CARP PLUS X
IT
IT
CARP PLUS X
di montaggio
Istruzioni

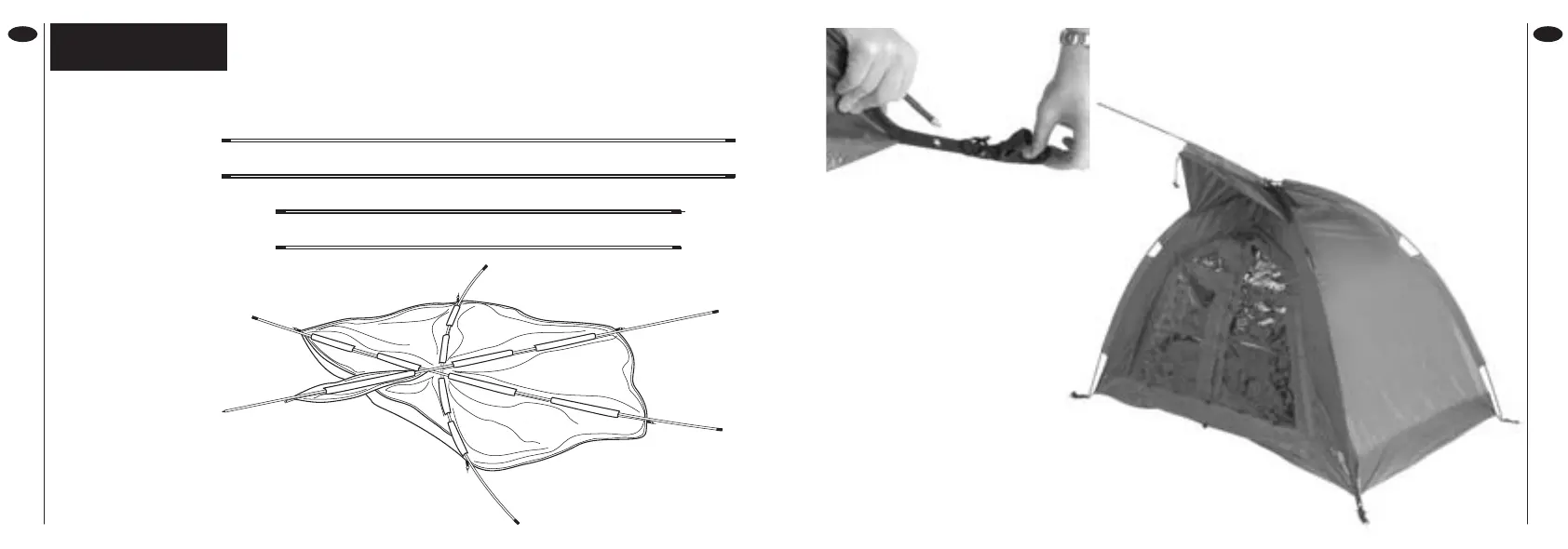

Dispiegare i pali e
unirli assieme, sten-
dere la tenda sul suolo
come mostrato, spin-
gere i pali A & B (i due
più lunghi - codificati
con colore giallo) nelle
apposite sedi da
angolo ad angolo e il
palo C (il più corto -
codificato con colore
rosso) dalla parte
frontale verso quella
posteriore (Fig.1).
Sollevate la tenda e piegate i
pali, inserite le estremità di
questi ultimi negli occhielli degli
angoli 4 & 5 (Fig.3). Annodare
la copertura in prossimità del-
l'incrocio dei pali (Fig.3A).
Infilare il palo D (codificato con
colore blu) attraverso l'apposita
sede del rivestimento esterno.
Adesso allungare il rivestimento
esterno sulla parte interna della
tenda assicurandosi che il palo
sia posizionato di fronte alla
stessa.
POLE A (Yellow)
POLE B (Yellow)
POLE C (Red)
POLE A
POLE C
POLE B
1
POLE D (Blue)
2
3
4
5
6
Fig.1
Inserire le estremità dei pali negli occhielli
posti sugli angoli 1, 2 & 3 (Fig.2)
Fig.2
Fig.3A
Fig.3
4
5
