CARP PLUS X
F
F
CARP PLUS X
pour le montage
Instructions

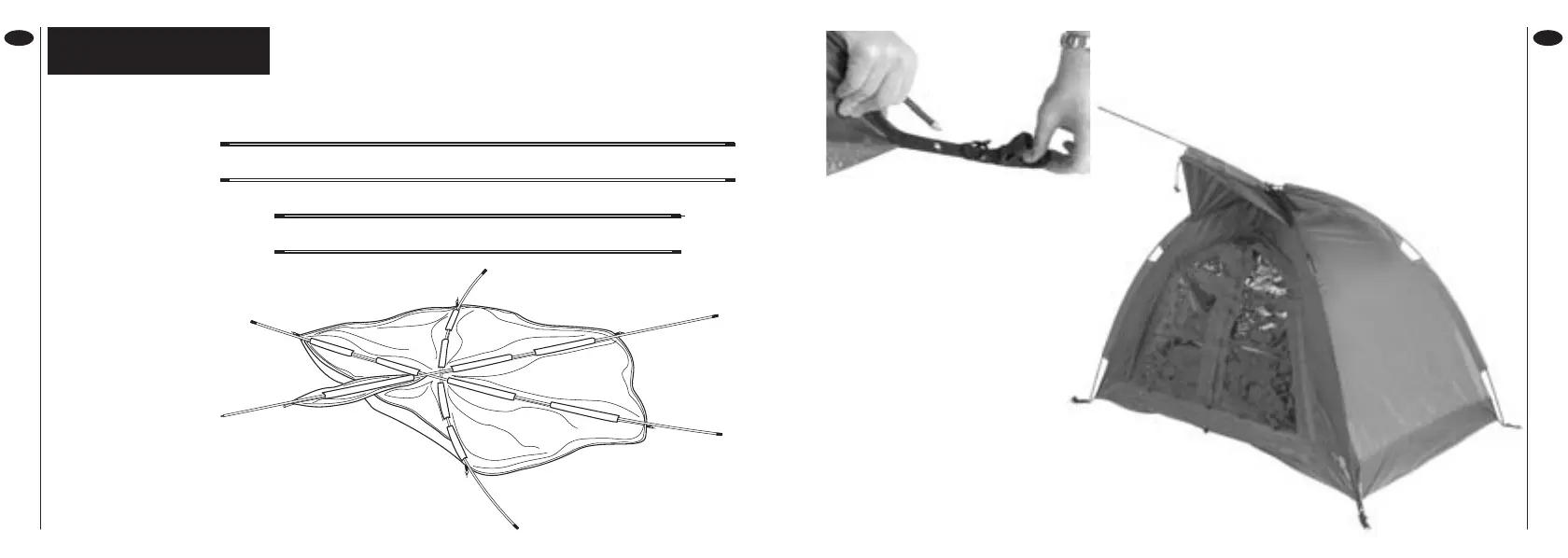

Dépliez tous les
arceaux et assemblez-
les ensemble. Etendez
la toile sur le sol et
faites passer les
arceaux A et B (les plus
longs – codés en
jaune) dans les
espaces prévus,
croisés, de façon à faire
rejoindre les coins.
Insérez l’arceau C (le
plus court – codé en
rouge) de l’avant à l’ar-
rière (Fig.1).
POLE A (Jaune)
POLE B (Jaune)
POLE C (Rouge)
POLE A
POLE C
POLE B
1
POLE D (Bleu)
2
3
4
5
6
Fig.1
Soulevez la toile et faites courber
l’armature. Bloquez les extrémités
de l’armature dans les œillets des
languettes situées dans les coins
4 & 5 (Fig.3). Nouez les lacets
situés sur le dessus, à l’endroit où
les arceaux se croisent (Fig.3A).
Faites passer l’arceau D (codé en
bleu) dans l’espace prévu sur la
toile extérieure. Puis installez celle-
ci par-dessus la tente intérieure,
s’assurant que l’armature est à l’a-
vant du dôme.
Bloquez les extrémités de l’armature dans les œillets
des languettes situées dans les coins 1, 2 & 3 (Fig.2).
Fig.2
Fig.3A
Fig.3
4
5
