Aufbau

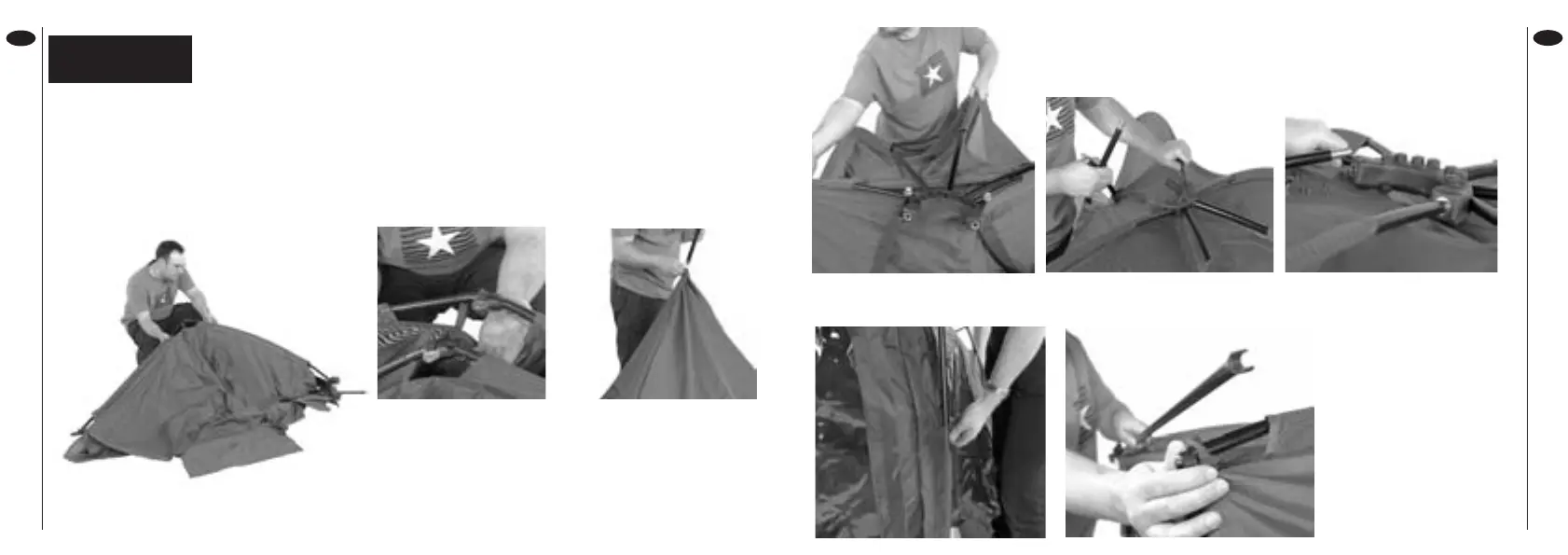

Nr. 1 Legen Sie den Dome auseinander und öffnen alle Arme.
Nr. 2 Um die Verbindungen einrasten zu lassen, schieben Sie einfach den untersten Teil der Verbindung
nach innen, bis sie einrastet. WICHTIG: Die Verbindungen schnappen schon bei Anwendung leichten
Drucks zusammen. Wenn Sie einen Widerstand fühlen, STOPPEN Sie und überprüfen, ob sich eine Rippe
verdreht oder der Zeltstoff eingeklemmt ist. Versuchen Sie NIE, die Verbindungen mit Gewalt zum Einrasten
zu bringen. Achten Sie darauf, dass sich die Gummischlaufen, die den Zeltstoff an den Verbindungen
halten, beim Transport nicht ablösen.
Nr. 6 Schieben Sie die Sturmstange in die vertikalen Röhren an der
vorderen Türe und bringen die Sturmstangen-Adapter an.
Nr. 7 Bringen Sie den
Vorzelt-Spreizarm an
den Vorzelt-Rippen an.
Nr.8 Befestigen Sie die
Bodenplane mit Hilfe
der verstellbaren Clips,
die sich an Explorer und
Bodenplane befinden.
Nr. 4 Montieren Sie die hintere
Stange, indem Sie diese die Röhre
hoch schieben und sie zusammen
schrauben. Achten Sie darauf, dass
sich der Zeltstoff nicht einklemmt.
Stecken Sie die Stange in den Absatz
auf der Fussplatte.
Nr. 5 Heben Sie den Explorer an und breiten die Arme aus. Stecken Sie
die beiden vorderen Vorzelt-Rippen in den Spreizblock und achten darauf,
dass die Rippen vollständig in den Spreizblock eingeführt sind.
Nr. 3 Gehen sie so vor,
bis die fünf Hauptrippen
des Dome eingerastet
sind.
Anleitung
