pour le montage
Instructions

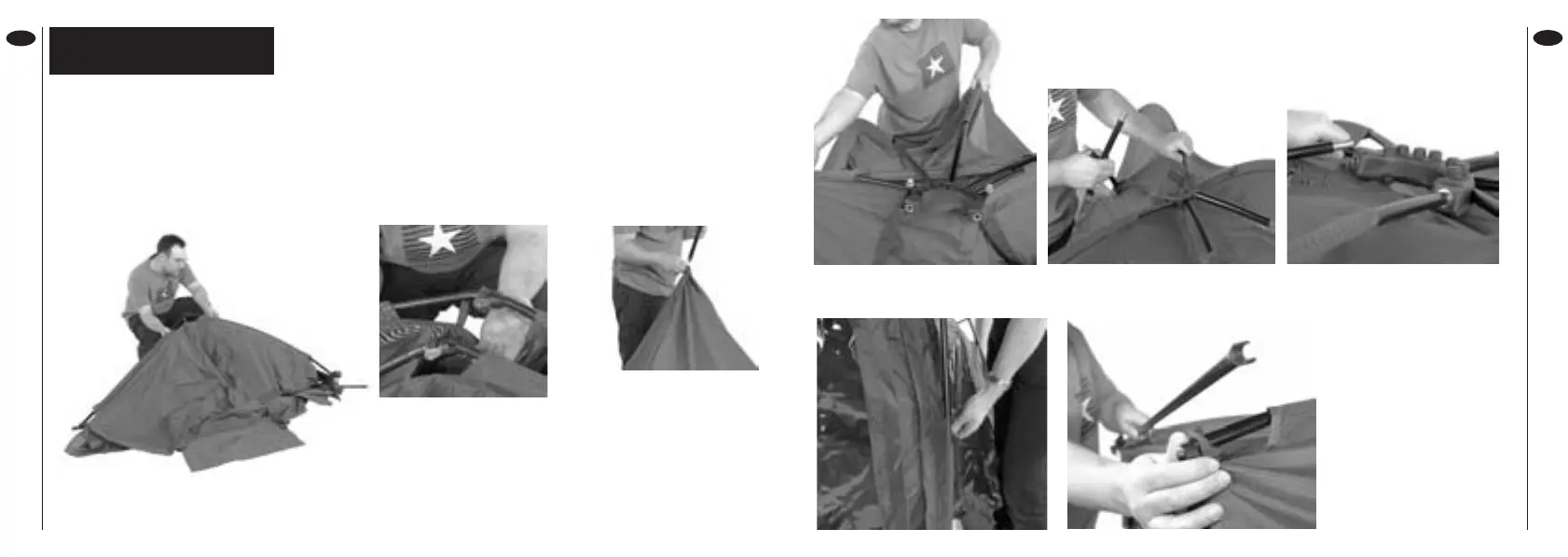

No1 Dépliez le dôme et étendez chaque bras
No 2 Pour connecter les jointures, il suffit d’exercer une légère pression sur leur partie inférieure.
IMPORTANT: Les jointures s’assemblent en exerçant une faible pression. Si vous sentez une pression
anormale, ARRETEZet vérifiez que les arêtes ne sont pas coincées. NE JAMAISforcer. Vérifiez que les
boucles élastiques ne se sont pas détachées pendant le transport.
No 4 Assemblez le piquet
arrière en le glissant dans la
toile et en vissant toutes les
sections en prenant soin de ne
pas coincer de tissu. Insérez
ensuite le piquet dans la partie
prévue sur la plaque au pied
de la tente.
No 3 Répétez cette
opération jusqu’à avoir
assemblé les cinq
armatures principales.
No 6 Glissez le mât tempête dans les « tunnels » verticaux sur la porte
avant et fixer les attaches pour les mâts.
No 7 Attachez l’arceau
du auvent aux arêtes
du auvent.
No 8 Installez le tapis
de sol au moyen des
clips ajustables situés
sur l’Explorer et le tapis.
No 5 Soulevez l’Explorer puis étendez ses bras en éventail en connectant
les deux arêtes du auvent dans le bloc central. Assurez-vous de bien les
coincer dans le bloc.
