16
FRANÇAIS
CARACTÉRISTIQUES TÉCHNIQUES
Alimentation 9 ÷ 15 Vdc
Consommation max 60 mA
Fréquence radio 868,6 MHz
Portée radio (à l’exterieur) max 300 m
Nombre de connexion sortie alarme 4
Nombre de sortie alarme défaut et Tamper 2
Entrées relais pour la commande de la sirène, réinitialisation de détecteurs technologiques
et état de la centrale
3
Témperature de fonctionnement -10 ÷ +50 °C
Dimensions (lxpxh) 90x72x29 mm
FONCTIONS
Indication des leds:
N° Nom Fonction
1 LED
ON (allumé) – Alimentation présente;
OFF (éteint) – Pas d’alimentation;
2 Z1÷Z4
Led indicateur de l’état des zones 1÷4;
Vert : zone fermée
Rouge : zone ouverte
Eteint : zone sans dispositifs acquis
3 Snd
Indicateur de l’état des sirènes.
Vert – zone avec sirène ou communicateur télépho-
nique acquis
Eteint – zone sans dispositifs acquis

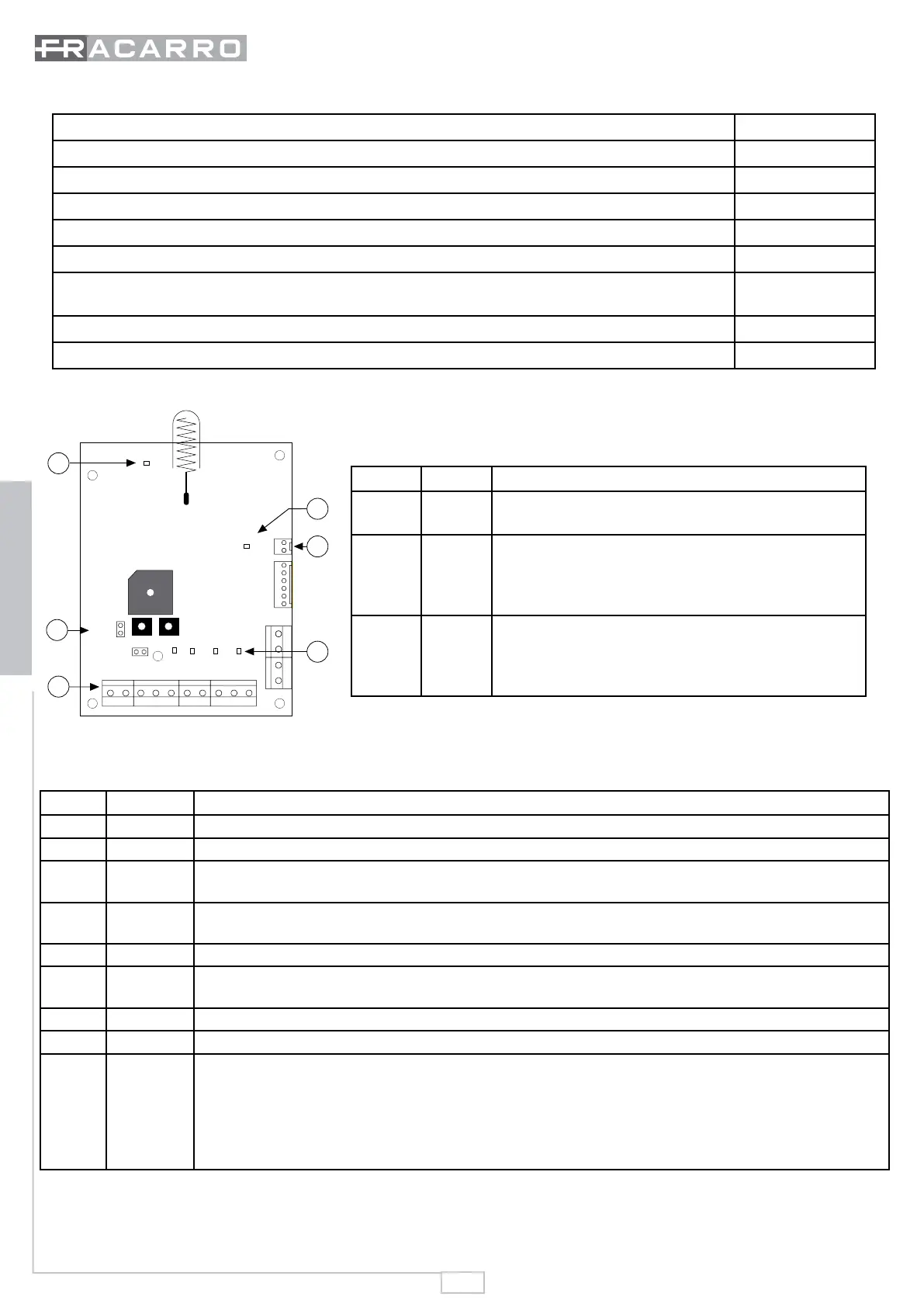

Fig.1
Indication entrées et sorties:
N° Nome Fonction
4 AC/DC Alimentation 9÷15Vdc;
4 Out1 Sortie relais (normalement ouvert) indiquant “batterie déchargée”;
4 Out2
Sortie relais (normalement ouvert) indiquant les informations de TAMPER des dispositifs sans-fil et
“dispositif perdu”.
4 In1
Entrée pour le reset des dispositifs sans-fil anti-incendie (donner une référence négative au moins
2 secondes);
4 In2 Entrée pour la commande des sirènes et transmetteurs téléphoniques sans-fil;
4 In3
Entrée pour l’état de la centrale. A connecter seulement en cas d’utilisation de la télécommande
WL04TC pour l’activation et désactivation de la centrale filaire Defender 64
4 Z1÷Z4 Sortie pour la connexion directe des zones à la centrale;
5 TMPR Borne pour la connexion d’un bouton tamper supplémentaire (ex. le tamper de la boîte de jonction);
6 MODE
Réglage du mode de connexion des zones:
a) Jumper inséré – les sorties Z1 :Z4 ont des terminaisons de ligne à “double équilibrage” (seu-
lement centrales Fracarro); dans ce mode sont détectés les alarmes TAMPER des dispositifs
d’alarme et il sont indiqués dans la zone correspondante
b) Jumper pas inséré – les sorties Z1 :Z4 ont terminaison de ligne en mode “normalement fermé”
mode interface universelle)..
DESCRIPTION
L’interface MOD-WL04 est un dispositif universel d’extension des systèmes de sécurité filaire avec les appareils sans
fil du système Defender WL. L’interface communique par une connexion radio bidirectionnelle avec un maximum de
32 dispositifs, notamment: WL04GSM (transmetteur téléphonique), WL04BL 100EX, WL04BL 200EX (barrières à rayons
MOD-WL04
LED
LED
Sounders
BUZZER
AC/DC In1 In2 In3 Z1 Z2 GND Z3 Z4
Jumper
MODE
Z1 Z2 Z3 Z4
LEARN RESET
OUT1
COMM
OUT2
TMPR
Jumper
JP
1
4
6
2
3
5
