17
FRANÇAIS
infrarouges), WL04IR (détecteur infrarouge), WL04IR EX (détecteur infrarouge externe), WL04MM, WL04MB (contact ma-
gnétique), WL04SEL (sirène), WL04RF (détecteur de fumée) et WL04TC (télécommande). Tous les appareils peuvent être
regroupés dans un maximum de 4 zones par fonctionnalité, localisation, ou une combinaison des deux. Chaque zone a
sa propre sortie configurable comme normalement fermés ou double équilibrage (centrales Fracarro) . Dans le premier
cas sera communiquée uniquement l’information d’alarme; dans le second cas, on aura toutes les informations d’alarme
et d’ouverture contact tamper des dispositifs liés à cette zone. L’interface présente deux sorties supplémentaires pour
la signalisation des événements de «batterie faible», «dispositif perdu» et «tamper» et trois entrées dédiées aux signaux
de reset des détecteurs de fumées et l’activation de la sirène extérieure sans-fil et entrée pour l’état de la centrale pour
la visualisation sur la télécommande WL04TC. De cette façon, la centrale filaire pourra gérer complètement tous les nou-
veaux dispositifs sans fil.
REMARQUE: Vous pouvez connecter jusqu’à 2 sirènes WL04SEL ou une sirène et un transmetteur téléphonique WL04GSM.
CONNEXIONS

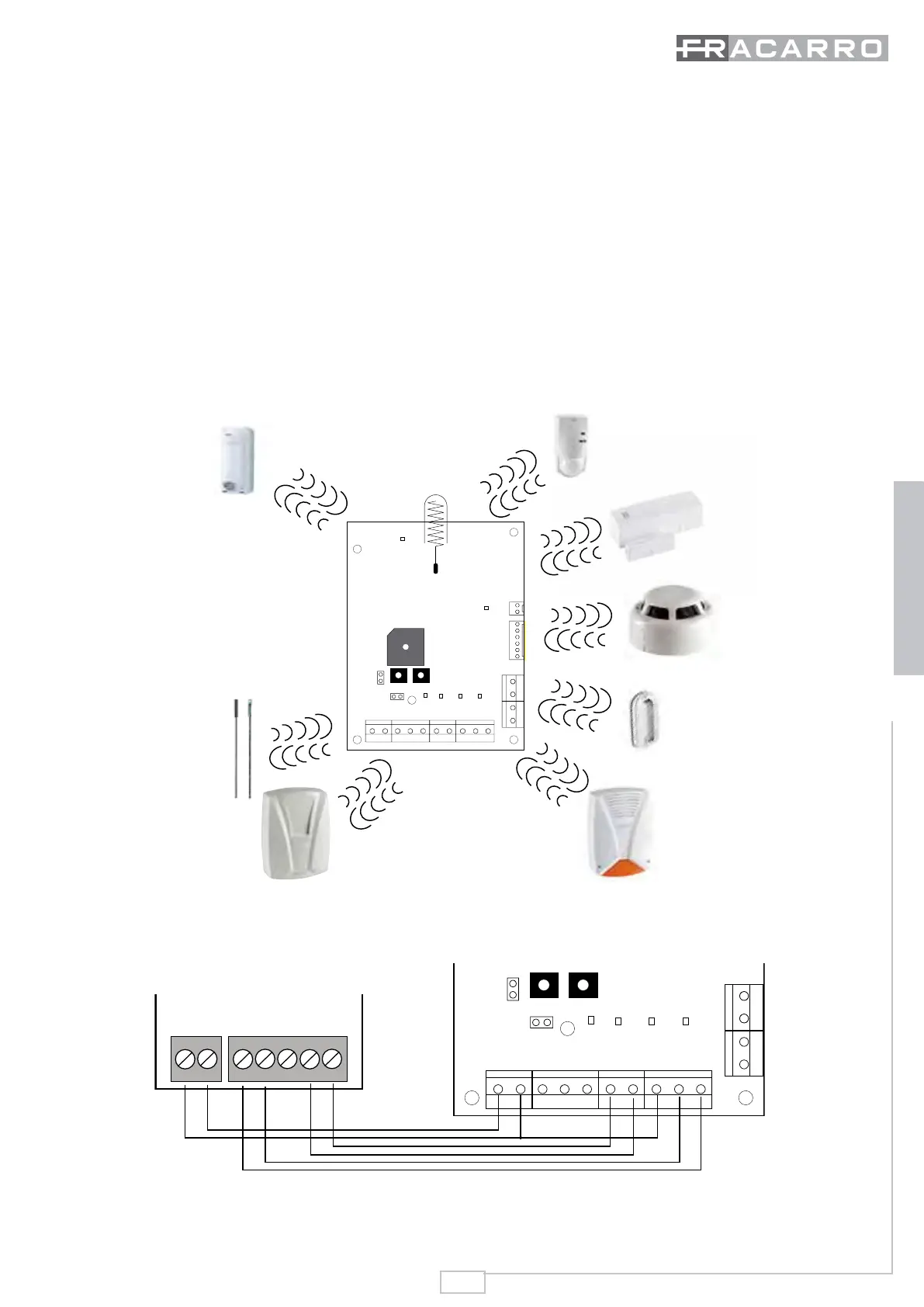

L’interface MOD-WL04 peut être utilisée pour ajouter les dispositifs sans-fil de la série DEFENDER WL à une centrale filaire,
même préexistante:
Connexion à une centrale filaire (câblée)
Le même raccordement peut être utilisé avec les centrales qui ont des entrées configurables comme normalement fermées
ou à double équilibrage.
WL04IR
WL04SEL
WL04TC
WL04RF
WL04MM
WL04MB
WL04MM2
WL04MB2
WL04BL100 EX
WL04BL200 EX
WL04IR EX
WL04GSM
MOD-WL04
LED
LED
Sounders
BUZZER
AC/DC In1 In2 In3 Z1 Z2 GND Z3 Z4
Jumper
MODE
Z1 Z2 Z3 Z4
LEARN RESET
OUT1
COMM
OUT2
TMPR
Jumper
JP
Connexion à une centrale avec des entrées normalement fermées :
AC/DC In1 In2 In3 Z1 Z2 GND Z3 Z4
Jumper
MODE
Z1 Z2 Z3 Z4
LEARN RESET
OUT1
Jumper
JP
OUT2
MOD-WL04CENTRALE
GND +B L4 L3 GND L2 L1
Si l’on connecte le module MOD-WL04 à une centrale d’alarme filaire qui gère seulement des entrées normalement fermées on doit
retirer le cavalier MODE du module. En utilisant ce type de connexion, sur les bornes des 4 zones disponibles seront présentes
les informations des dispositifs d’alarme; sur la sortie Out2 seront disponibles tous les informations de tamper des dispositifs et
du boîtier et «dispositif perdu».
