INSTALLATIONSKOMPONENTER
D 2 stk. Beslag til øvre skorstensdel
E 9 stk. Rawplugs
F 7 stk. Skruer 4,5 x 39 TORX T25
G 2 stk. Skruer 2,9 x 9,5 TORX T10
J 1 stk. Beskyttelse til stik
K 2 stk. Skruer 2,8 x 30
L 1 stk. P-liste 5,5 x 9
D
A
380 5
100
C
C
G
J
L
K
82 82
B
598 698 898
H 144,5 158 184
E
F
H H
I
I
170

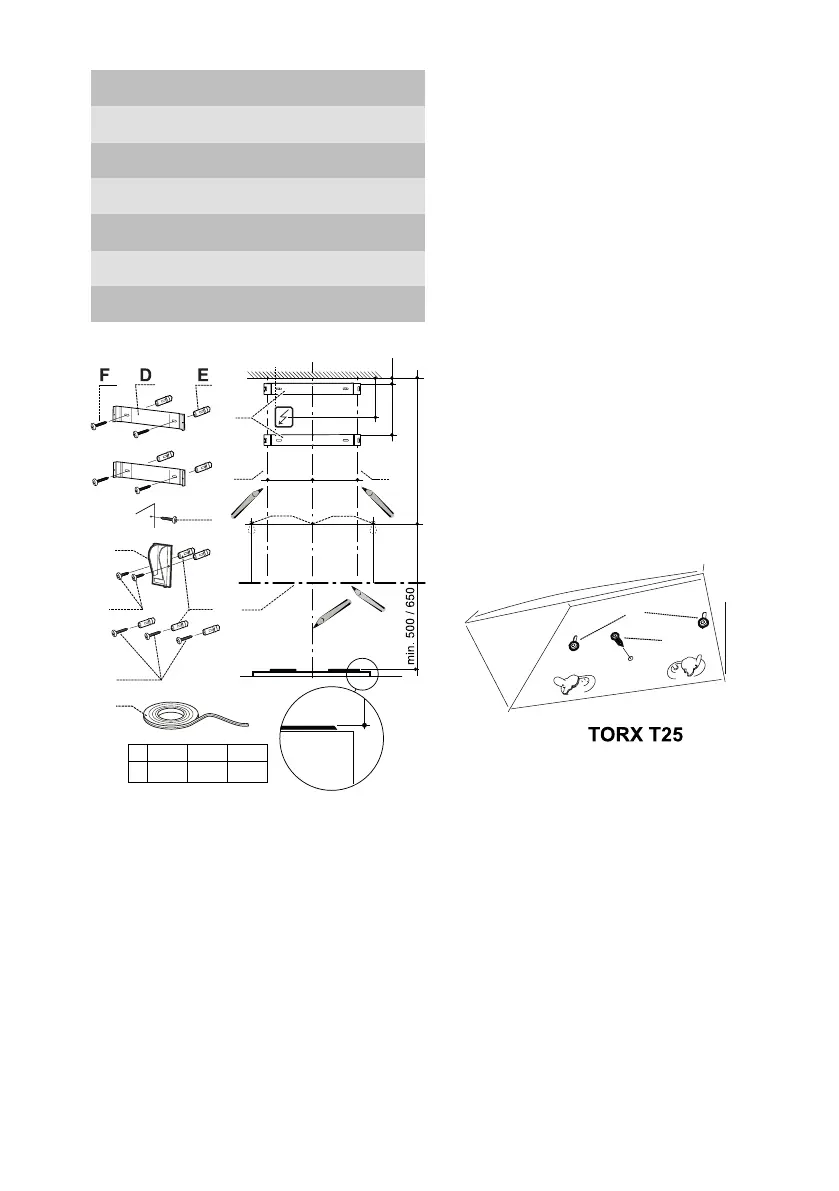

Fig. 3
Montering af vægbeslag, mærkning på
væg
Obs!
Totalhøjde, afstand mellem emhættens
nederste kant og skorstenens overkant,
se målskitse Fig. 1. Ved montering med
forlængede skorstensdele, se særskilte
instruktioner og dimensioner for disse.
Afmærk en midterlinje A over komfuret,
hvor emhætten skal monteres.
Træk en horisontal referencelinje B ovenfor
komfuret, Fig. 3.
Anbring skorstensbeslag D på væggen som
vist i Fig. 3.
Markér skruehullerne på væggen.
Anbring midterste beslag D for skorsten på
væggen, se Fig. 3, under øvre beslag, og
marker beslagets skruehul på væggen.
Afmærk emhættens skruehuller for op-
hængning, C, på væggen som vist i Fig. 3.
Bor Ø 3,5 mm hul i midten af hvert
markeringspunkt.
Hvis de medfølgende rawlplugs skal anven-
des bores huller Ø 5,5 mm. Bor hullet 5 mm
dybere end rawlpluggens længde. Anbring
rawlplugs E i hullerne. Kontroller at skruer
og rawlplugs er beregnet til væggens mate-
riale (rød plastplug er til fastgørelse i beton,
tegl og natursten).
Marker en lodret linje I, ifølge mål Fig. 3, på
hver side af centerlinjen A.
Montering af emhætte
Fjern fedtfilter og motorenhed, se Fig. 10
og Fig. 11.
F
F
Fig. 4
Inden ophængning skrues de to skruer F i
de forborede huller, Fig. 4.
Hæng emhætten op, og juster den vandret.
Lås fast med en skrue F.
