Montering skorsten, øvre sektion
I
L
I
G
L
D

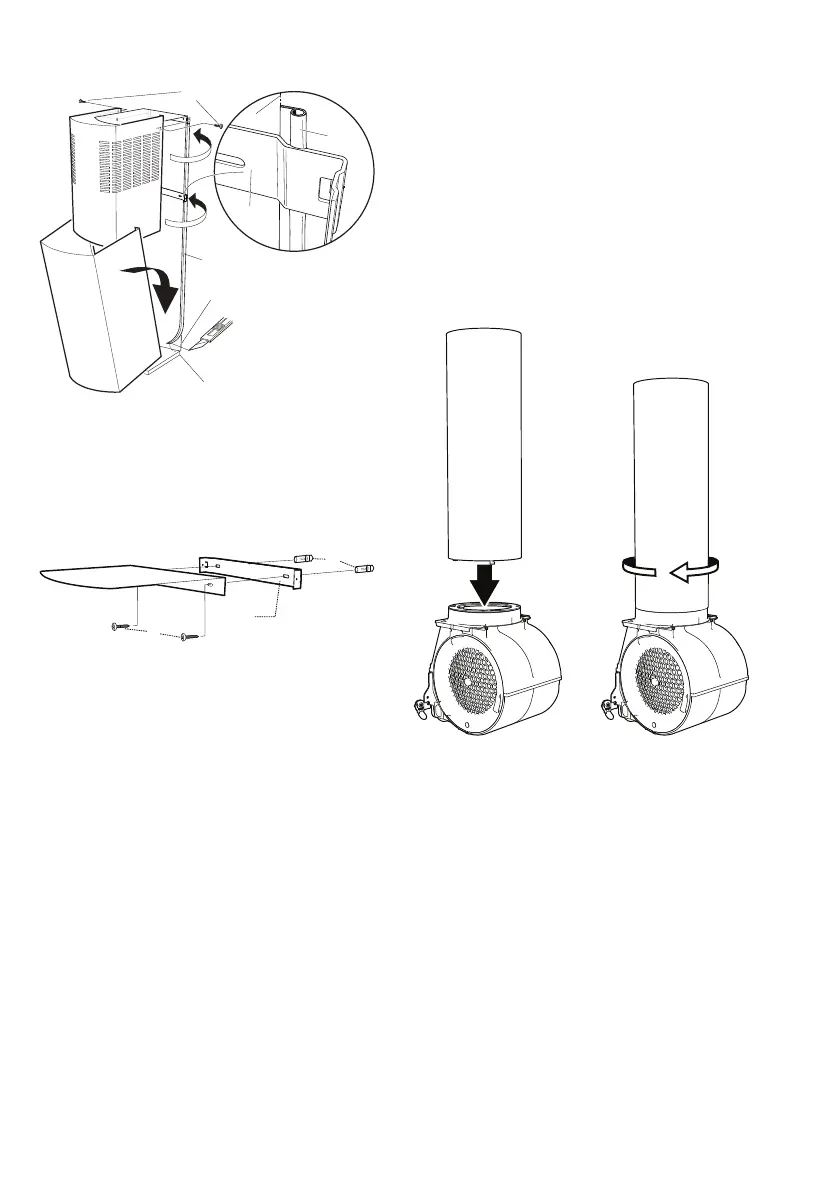

Fig. 5
Monter tætningslisten, Fig. 5L, på ydersi-
den af de lodrette linjer mellem loftet og
emhættens overkant. Afskær tætningslis-
ten ved underkant mod emhætten som i
Fig. 5.
D
F
E
Fig. 6
Det øvre beslag D monteres mod væg sam-
men med kulfilterdækslet, Fig. 6. Vær om-
hyggelig med at centrere delene mod
hinanden.
Monter det nedre beslag, se Fig. 3.
Monter den øvre skorstensenhed mod væg-
gen ved forsigtigt at føre de to sider udad,
og klik dem rundt om beslagene D, se Fig.
5
Vær omhyggelig med at trykke skorstens-
delen mod væggen, så den klikker på plads
beslagene. Kontroller, at den sidder kor-
rekt. Fastgør siderne mod det øvre beslag
D ved hjælp af de 2 skruer G, Fig. 5.
Kontroller, at tætningslisten sidder på
plads, inden nedre skorstensdel monteres.
Montering skorsten, nedre sektion
Monter den nedre skorstensdel mod væg-
gen ved at føre de to sider udad og forsig-
tigt ned på emhætten. Tryk skorstensdelen
ordentligt ned. Hægt den fast i overkanten
mellem den øvre skorstensdel og væggen.
Kontroller, at den klikker korrekt fast.
Aftagning af beskyttelsesplast
Fjern alt beskyttende plastik fra filtre og
eventuelle andre dele af produktet.
Montering af kulfilterrør
A B
Fig. 7
Få de tre låsetappe på kulfilterpatronen til
at passe i monteringsringen, Fig. 7A, lås
kulfilterpatronen ved at dreje den med uret.
Fig. 7B.
22
