ASENNUSKOMPONENTIT
D 2 kpl Kiinnitys ylemmälle
hormiosalle
E 9 kpl seinätappeja
F 7 kpl ruuveja 4,5 x 39 TORX 25
G 2 kpl ruuveja 2,9 x 9,5 TORX 10
J 1 kpl Pistokkeen suoja
K 2 kpl ruuveja 2,8 x 30
L 1 kpl P-lista 5,5 x 9
D
A
380 5
100
C
C
G
J
L
K
82 82
B
598 698 898
H 144,5 158 184
E
F
H H
I
I
170

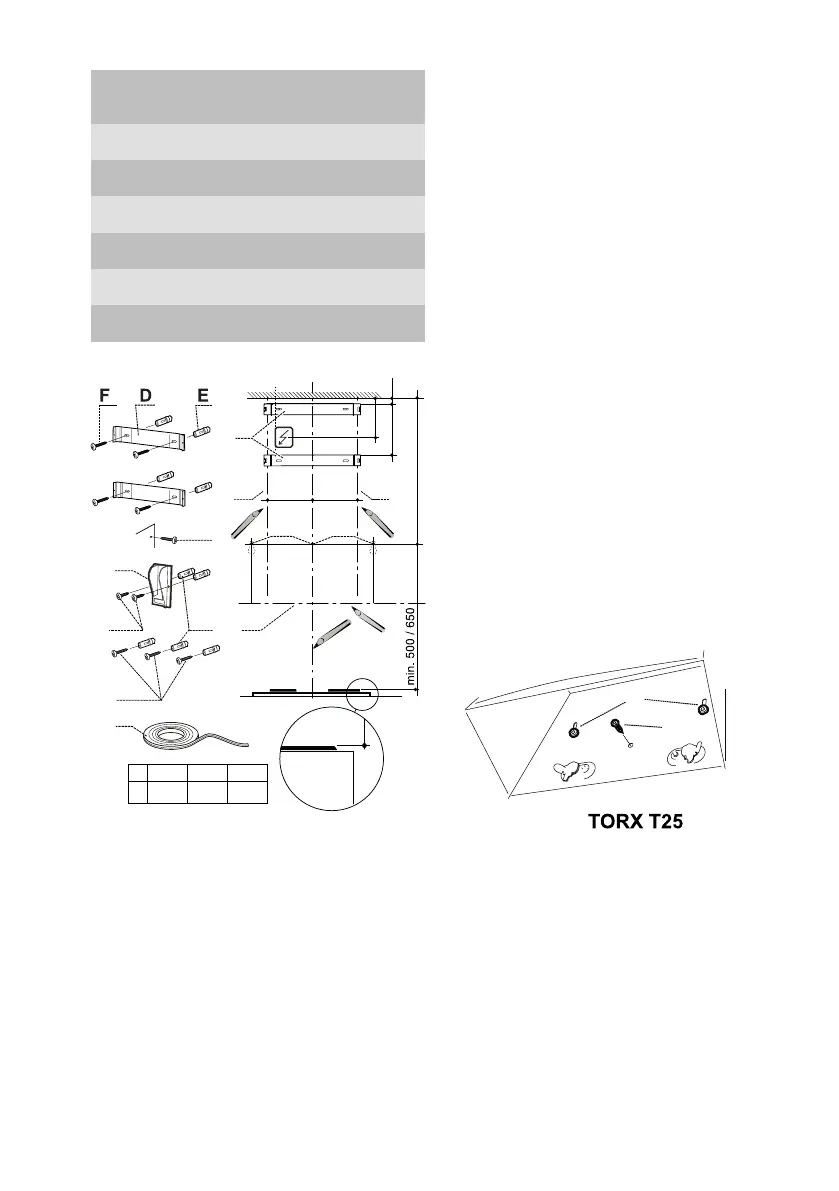

Kuva 3
Seinäkiinnikkeiden asennus, seinän
merkkaus
Huom!
Kokonaiskorkeus on liesituulettimen ala-
reunan ja hormin yläreunan välinen etä-
isyys, ks. mittapiirustus Kuva 1 . Jos
asennuksessa käytetään jatkettua hor-
mia, katso erilliset ohjeet ja mittatiedot.
Merkitse keskuslinja A lieden yläpuolelle
kohtaan johon liesituuletin on tarkoitus
asentaa.
Vedä horisontaalinen viitelinja B lieden ylä-
puolelle, Kuva 3.
Aseta hormin yläkiinnike D seinään kuten
esitetään Kuva 3.
Merkitse seinään kiinnikkeen ruuvireikä.
Aseta hormin alakiinnike D seinään, katso
Kuva 3, ylemmän kiinnikkeen alapuolelle ja
merkitse kiinnikkeen ruuvinreikä seinään.
Merkitse seinään ruuvinreiät C liesituuletti-
men ripustusta varten, kuten esitetään
Kuva 3.
Poraa Ø 3,5 mm:n reikä jokaisen merkityn
kohdan keskelle.
Jos käytät mukana tullutta tappia, poraa Ø
5,5 mm:n reikä. Poraa aukko, joka on 5 mm
syvempi kuin tulpan pituus. Aseta seinätul-
pat E reikiin. Varmista, että käytettävä ruuvi
ja tulppa on tarkoitettu kyseiselle seinäma-
teriaalille (punainen muovitulppa on tarkoi-
tettu betoniin, tiileen tai luonnonkiveen
kiinnittämiseen).
Merkitse pystylinja I mitan Kuva 3 mukaan
molemmilta puolilta keskilinjaa A.
Liesituulettimen asennus
Poista rasvasuodatin ja moottoriyksikkö,
katso Kuva 10 ja Kuva 11.
F
F
Kuva 4
Kierrä ennen tuulettimen kiinnittämistä kak-
si ruuvia F etukäteen porattuihin reikiin,
Kuva 4.
Kiinnitä liesituuletin ja säädä se vaakatasos-
sa suoraan.
Lukitse paikalleen ruuvilla F.
