Savuhormin asennus, ylempi osa
I
L
I
G
L
D

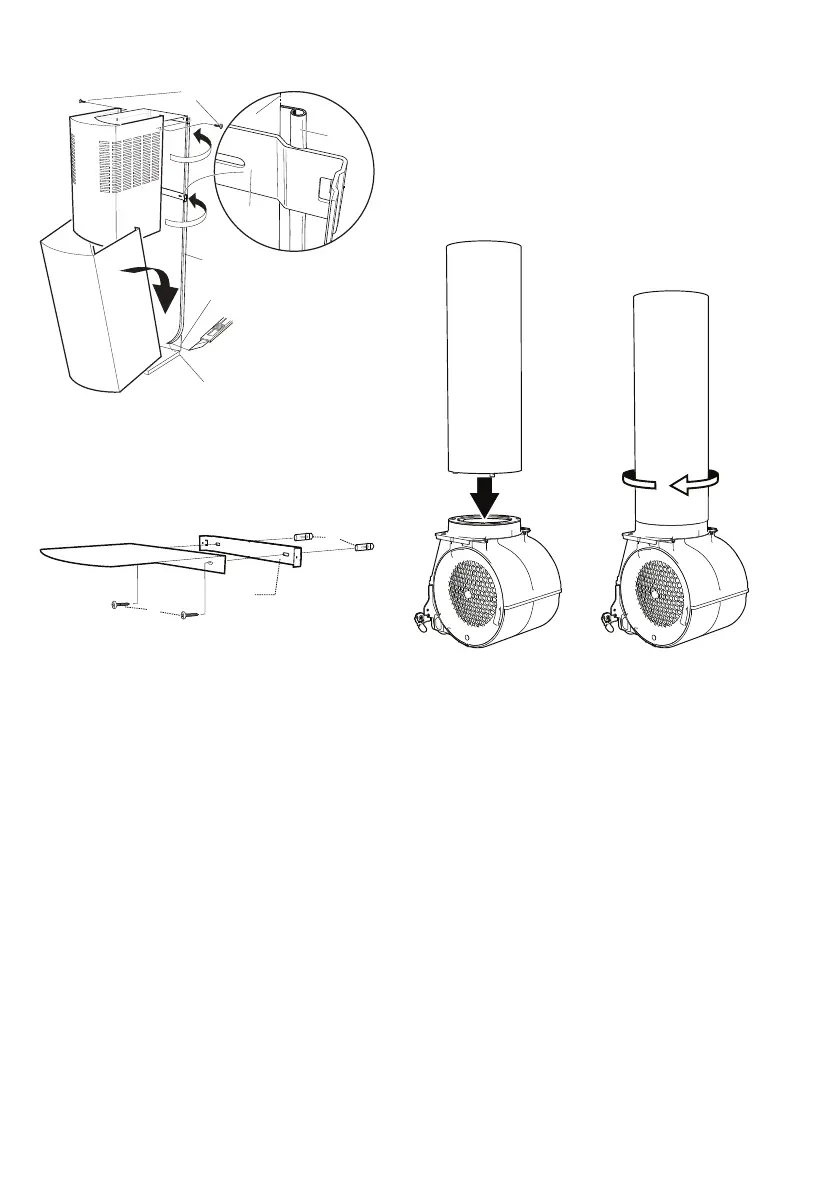

Kuva 5
Asenna tiivistelista, Kuva 5L, pystylinjojen
mukaan katon ja liesituulettimen yläreunan
väliin. Leikkaa tiivistelistan alareuna tuulet-
timen mukaan, ks. kuva Kuva 5.
D
F
E
Kuva 6
Asenna ylempi kiinnike D seinään yhdessä
hiilisuodattimen kannen kanssa Kuva 6.
Kohdista osat tarkasti toisiinsa.
Asenna se kiinnikkeen alapuolelle, ks. Kuva
3.
Asenna ylempi tela seinää vasten vetämällä
varovasti kahta sivua ulospäin ja napsautta-
malla se kiinnikkeisiin D, ks. Kuva 5
Paina tela huolellisesti seinää vasten, jotta
se napsahtaa kiinnikkeiden taakse. Varmis-
ta, että se on kunnolla paikoillaan. Kiinnitä
sivut ylempään kiinnikkeeseen D kahdella
ruuvilla G, Kuva 5.
Tarkista, että tiivistelista on tiukasti paikal-
laan, ennen kuin asennat alemman telan.
Savuhormin asennus, alempi osa
Asenna alempi tela seinää vasten vetämällä
varovasti kahta sivua ulospäin ja asettamal-
la se varovasti tuuletinta varten. Paina
rumpua kunnolla. Kiinnitä yläreuna ylem-
män hormiosan ja seinän väliin. Huolehdi,
että se napsahtaa kunnolla paikalleen.
Suojamuovin poisto
Irrota kaikki suojamuovit suodattimesta ja
mahdollisista muista osista.
Hiili-suodatinputken asennus
A B
Kuva 7
Kohdista hiilisuodatinpanoksen kolme luki-
tustappia kiinnitysrenkaaseen, Kuva 7A, ja
lukitse sitten hiilisuodatinpanos kiertämällä
sitä myötäpäivään. Kuva 7B.
30
