MONTERINGSDELER
D 2 stk. feste til øvre avtrekksrørdel
E 9 stk. veggplugger
F 7 stk. skruer 4,5 x 39 TORX T25
G 2 stk. skruer 2,9 x 9,5 TORX T10
J 1 stk. vernejording til støpsel
K 2 stk. skruer 2,8 x 30
L 1 stk. P-list 5,5 x 9
D
A
380 5
100
C
C
G
J
L
K
82 82
B
598 698 898
H 144,5 158 184
E
F
H H
I
I
170

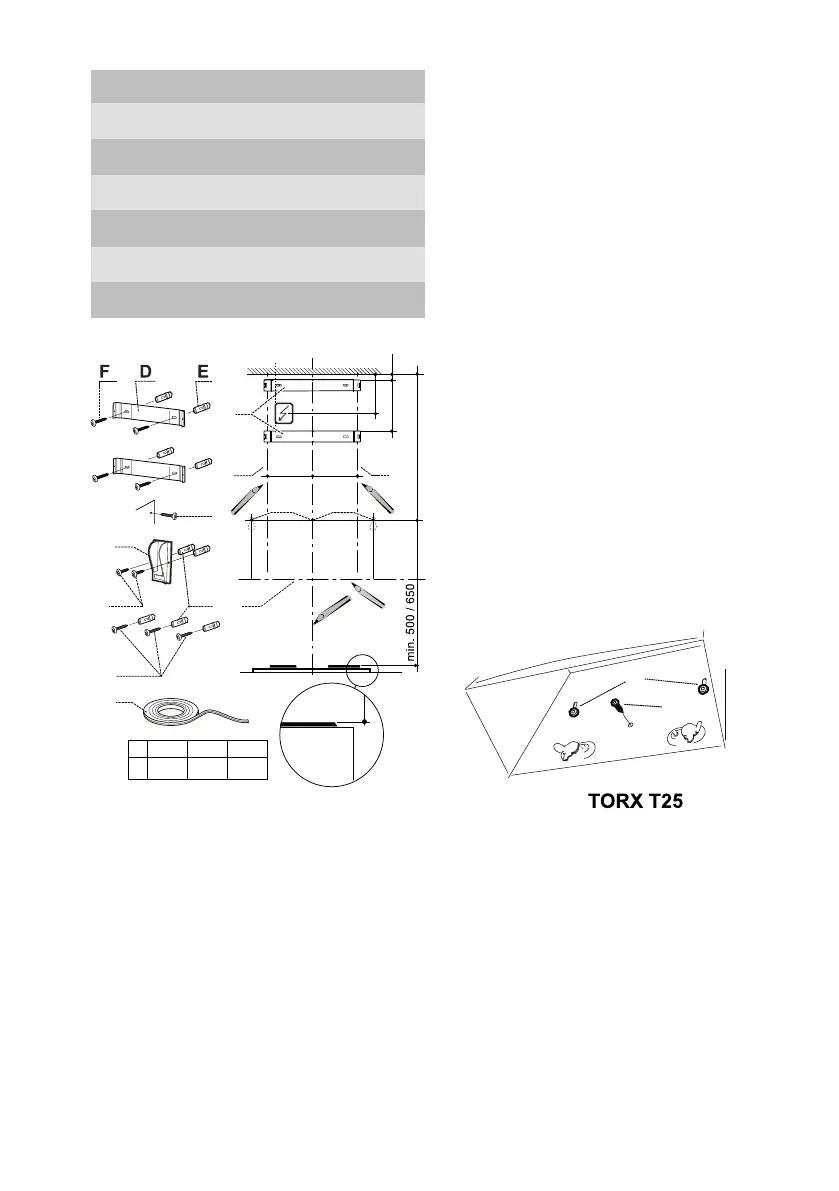

Fig. 3
Montering av veggfestene, merking på
veggen
Merk:
Totalhøyde, avstand mellom kjøkkenven-
tilatorens nedre kant og skorsteinens
øvre kant, se målskisse Fig. 1. Ved mon-
tering med avtrekksrørforlenger må du
se separate anvisninger og måldata for
disse.
Marker en senterlinje A der kjøkkenventila-
toren skal monteres over komfyren.
Trekk en horisontal referanselinje B over
komfyren, Fig. 3.
Plasser det øverste avtrekksrørfestet D på
veggen som vist på Fig. 3.
Merk av skruehullene for festet på veggen.
Plasser det nederste avtrekksrørfestet D på
veggen, se Fig. 3, under det øverste festet,
og merk av skruehull for festet på veggen.
Merk av skruehull for å henge opp kjøkken-
ventilatoren, C, på veggen, slik det er vist
på Fig. 3.
Bor et Ø 3,5 mm hull midt i samtlige opp-
merkede punkt.
Hvis den medfølgende pluggen skal brukes,
bor et Ø 5,5 mm hul. Bor hullet 5 mm dype-
re enn lengden på pluggen. Plasser vegg-
pluggene E i hullene. Kontroller at skruene
og pluggene er egnet for veggmaterialet
(rød plastplugg er for montering i betong,
murstein og naturstein).
Marker en vertikal linje I, iht. mål Fig. 3, på
hver side av senterlinjen A.
Montering av kjøkkenventilator
Ta ut fettfilter og motorenhet, se Fig. 10 og
Fig. 11.
F
F
Fig. 4
Før montering skrus de to skruene F i de
forborede hullene, Fig. 4.
Heng opp kjøkkenventilatoren og sørg for
at den er i vater.
Fest med en skrue F.
