Montering avtrekksrør, øvre seksjon
I
L
I
G
L
D
Fig. 5

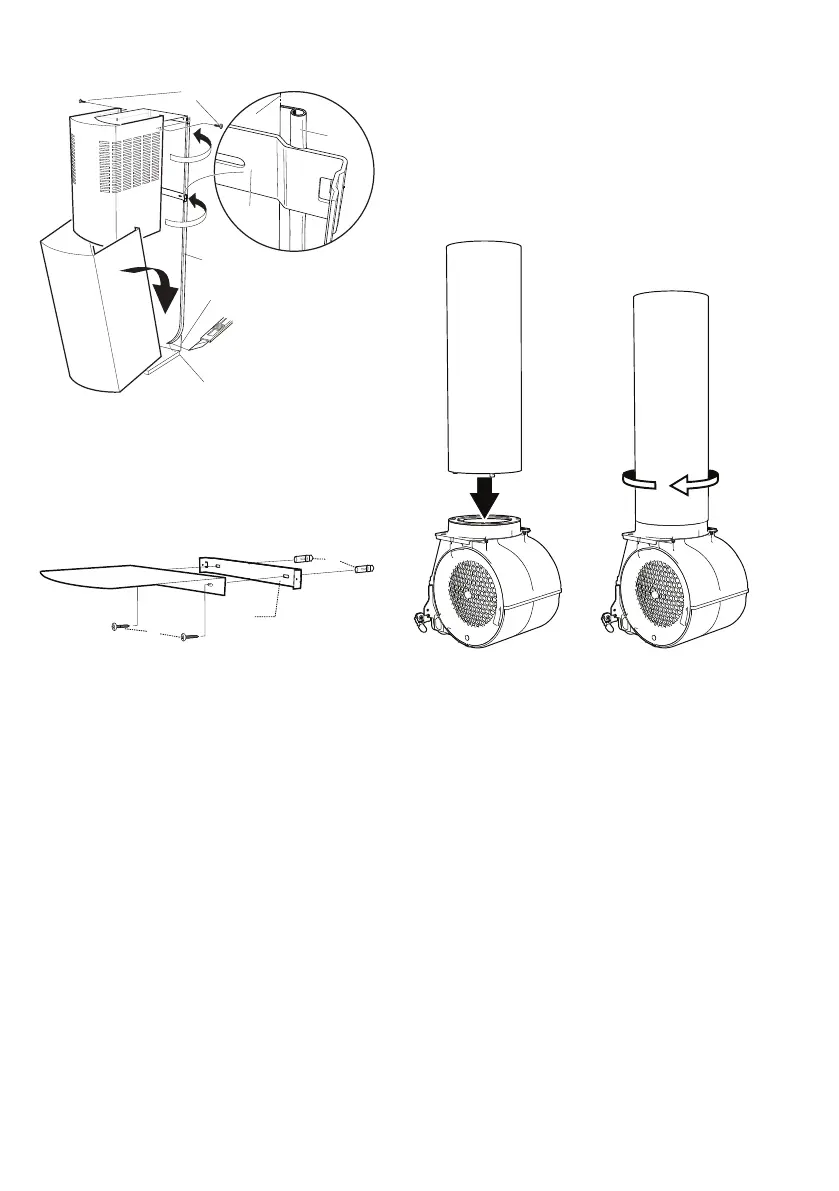

Monter tetningslisten, Fig. 5L, på utsiden av
de vertikale linjene mellom taket og over-
kanten av kjøkkenventilatoren. Skjær av
tetningslisten i nedre kant mot ventilatoren
i henhold til Fig. 5.
D
F
E
Fig. 6
Øvre feste D monteres mot vegg sammen
med kullfilterlokket, Fig. 6. Vær nøye med å
sentrere delene mot hverandre.
Monter det nedre festet, se Fig. 3.
Monter den øvre kanalen mot veggen ved å
forsiktig føre de to sidene utover og klikke
dem fast rundt festene D, se Fig. 5
Vær nøye med å trykke kanalen mot veggen
slik at den klikker på plass bak festene.
Pass på at den sitter ordentlig. Fest sidene
mot øvre feste D ved hjelp av de 2 skruene
G, Fig. 5.
Kontroller at tetningslisten er på plass før
den nedre kanalen monteres.
Montering avtrekksrør, nedre seksjon
Monter den nedre kanalen mot veggen ved
å føre de to sidene utover og sette den for-
siktig ned på ventilatoren. Trykk trommelen
godt ned. Hekt fast i overkant mellom den
øvre avtrekksrørdelen og veggen. Pass på
at den smetter ordentlig fast.
Fjerning av beskyttelsesplast
Fjern all beskyttelsesplast fra filteret og
eventuelle andre deler av produktet.
Montering av kullfiltersett
A B
Fig. 7
Rett inn de tre låsetappene på kullfilterpa-
tronen i festeringen, Fig. 7A, lås kullfilterpa-
tronen ved å dreie den med klokken. Fig.
7B.
