INSTALLATIONSKOMPONENTER
D 2 st
Fäste för övre skorstensdel
E 9 st Väggpluggar
F
7 st
Skruvar 4,5 x 39 TORX T25
G
2 st
Skruvar 2,9 x 9,5 TORX T10
J 1 st
Skydd för stickkontakt
K 2 st
Skruvar 2,8 x 30
L 1 st
P-list 5,5 x 9
D
A
380 5
100
C
C
G
J
L
K
82 82
B
598 698 898
H 144,5 158 184
E
F
H H
I
I
170

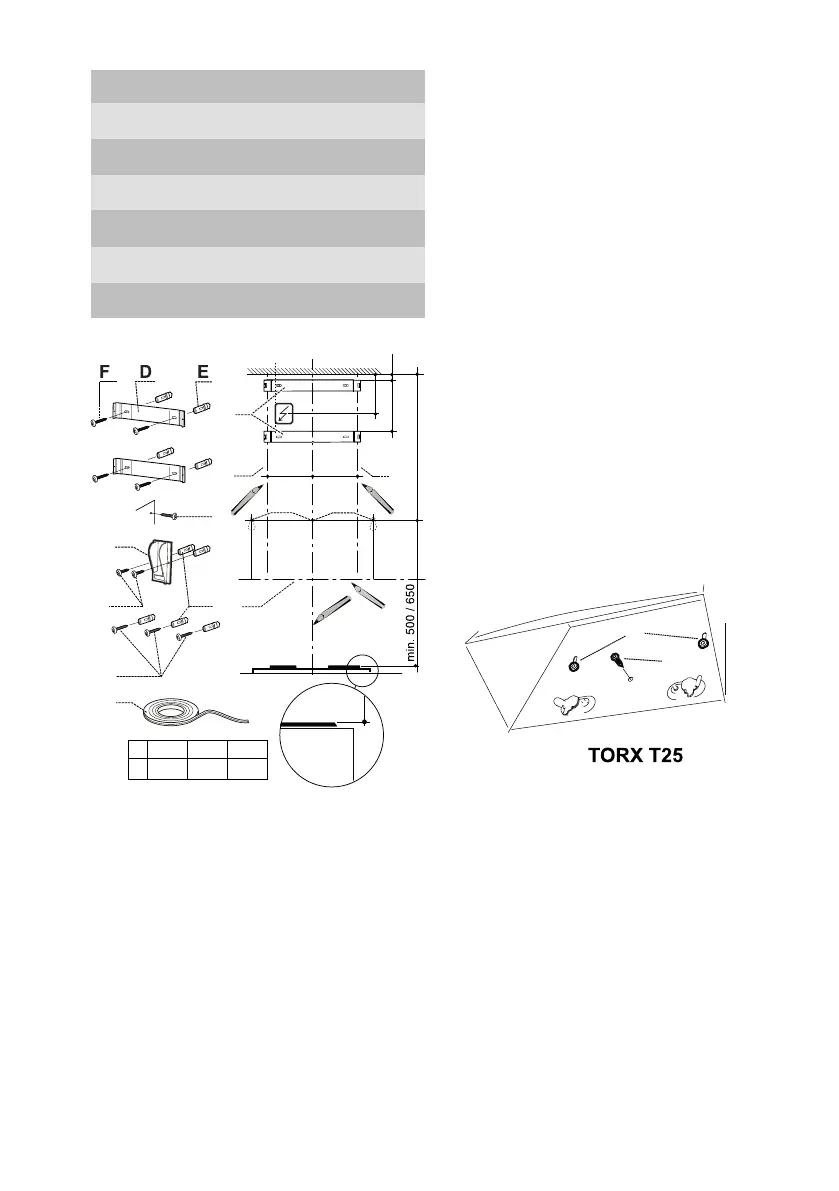

Fig.3
Montering av väggfästen, märkning på
vägg
Obs!
Totalhöjd, avstånd mellan spisfläktens
nedre kant och skorstenens övre, se
måttskiss Fig.1. Vid montering med för-
längda skorstensdelar se separata anvis-
ningar och måttuppgifter för dessa.
Markera en centrumlinje A ovanför spisen
där spisfläkten ska monteras.
Dra en horisontell referenslinje B, ovanför
spisen, Fig.3.
Placera övre fäste D för skorsten på väg-
gen, som framgår av Fig.3.
Märk ut fästets skruvhål på väggen.
Placera undre fäste D för skorsten på väg-
gen, se Fig.3, under det övre fästet och
märk ut fästets skruvhål på väggen.
Märk ut skruvhålen för spisfläktens upp-
hängning, C, på väggen, som framgår av
Fig.3.
Borra Ø 3,5 mm hål i centrum på samtliga
uppmärkta punkter.
Om medlevererad plugg ska användas, bor-
ra Ø 5,5 mm hål. Borra hålet 5 mm djupare
än pluggens längd. Placera väggpluggar E i
hålen. Kontrollera att skruv och plugg som
används är avsedd för materialet i väggen
(röd plastplugg är till för infästning i betong,
tegel och natursten).
Markera en vertikal linje I, enligt mått Fig.3,
på vardera sida om centrumlinjen A.
Montering av spisfläkt
Ta bort fettfilter och motorenhet, se Fig.10
och Fig.11.
F
F
Fig.4
Före upphängning skruva dit två skruvar F i
de förborrade hålen, Fig.4.
Häng upp spisfläkten och justera den
vågrätt.
Lås fast med en skruv F.
