Franke 729 - Page 6

Montering skorsten, övre sektion
I
L
I
G
L
D

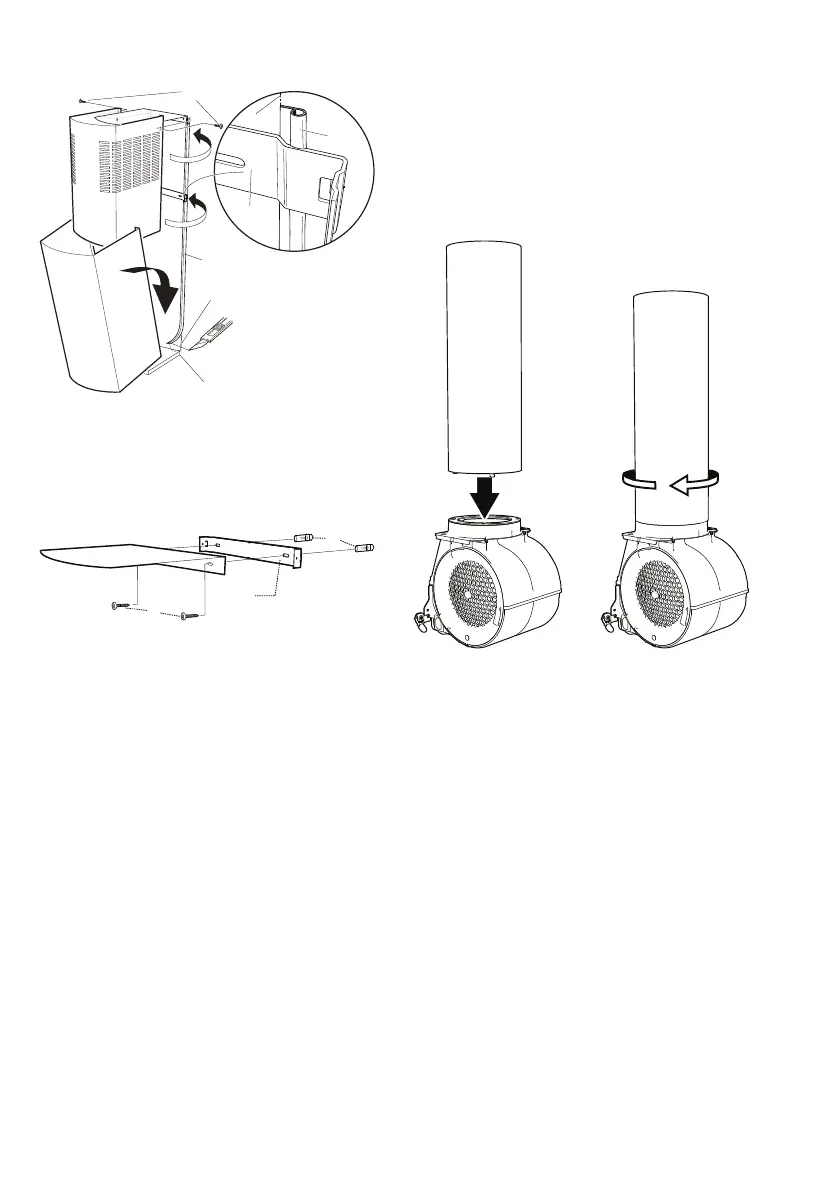

Fig.5
Montera tätningslisten, Fig.5L, på utsidan
de vertikala linjerna mellan taket och över-
kant spisfläkt. Skär av tätningslisten i nedre
kant mot fläkten enligt Fig.5.
D
F
E
Fig.6
Övre fäste D monteras mot vägg tillsam-
mans med kolfilterlocket, Fig.6. Var noga
med att centrera delarna mot varandra.
Montera det undre fästet, se Fig.3.
Montera den övre trumman mot vägg ge-
nom att försiktigt föra de två sidorna utåt
och snäppa fast dem runt fästena D, se
Fig.5
Var noga med att trycka trumman mot väg-
gen så den snäpper fast bakom fästena. Se
till att den sitter ordentligt. Fixera sidorna
mot övre fästet D med hjälp av de 2 skru-
varna G, Fig.5.
Kontrollera att tätningslisten sitter i läge in-
nan nedre trumman monteras.
Montering skorsten, nedre sektion
Montera den nedre trumman mot vägg ge-
nom att föra de två sidorna utåt och sätt
försiktigt ned den på fläkten. Tryck ned
trumman ordentligt . Haka fast i överkant
mellan den övre skorstensdelen och väg-
gen. Se till att den snäpper fast ordentligt.
Borttagning av skyddsplast
Avlägsna all skyddsplast från filter och
eventuella övriga delar av produkten.
Montering av kolfiltertub
A B
Fig.7
Passa in de tre låstapparna på kolfilterpa-
tronen i fästringen, Fig.7A, lås kolfilterpa-
tronen genom att vrida den medsols.
Fig.7B.
6
991.0357.897/D000000006703/180172/2021-09-30
