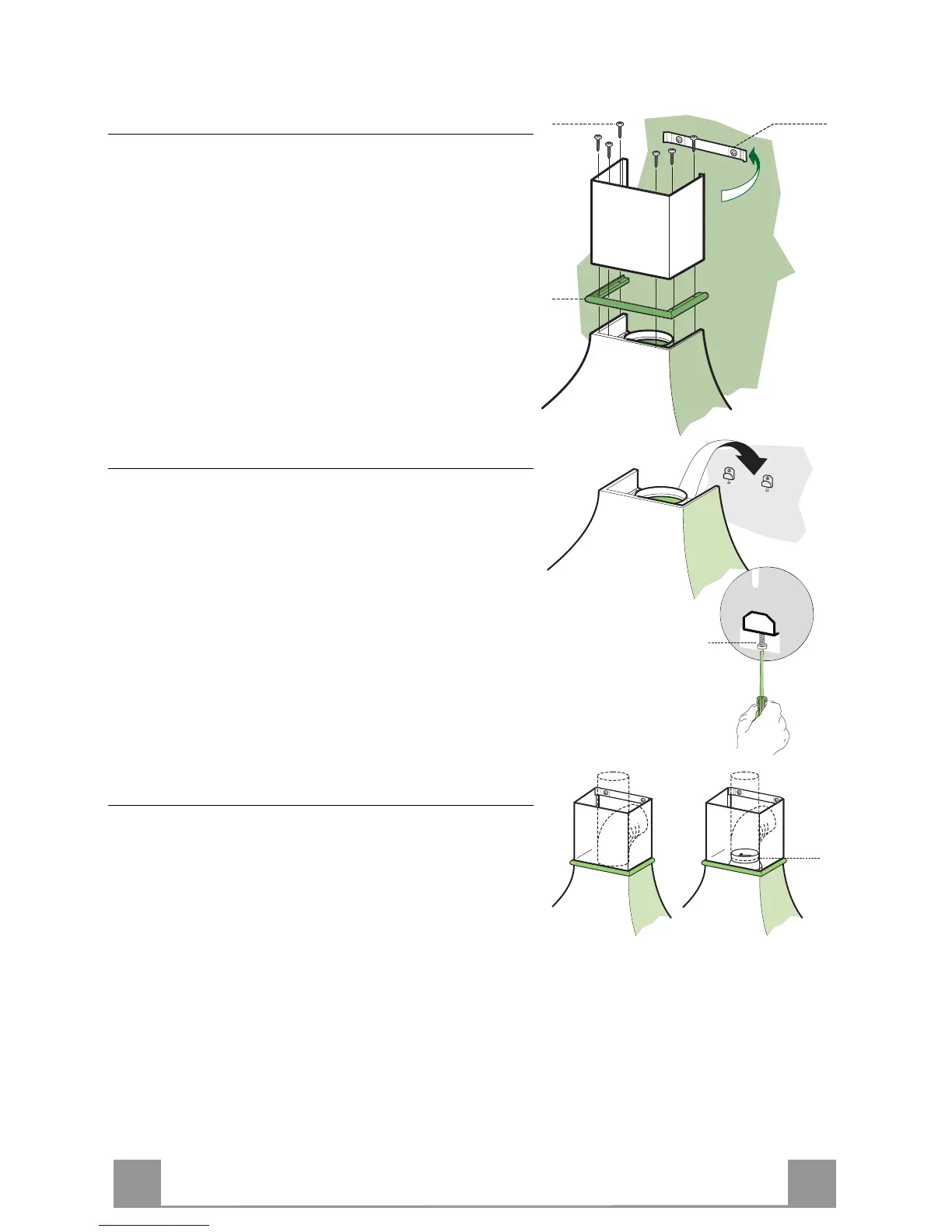

Montaggio Camino
• Allargare leggermente le due falde laterali del cami-
no, agganciarle dietro la Staffa 7.2 e richiuderle fino
a battuta.
• Inserire il Profilo in legno 20 fra il Corpo Cappa e il
Camino.
• Fissare dal sopra la parte inferiore del Camino e il
Profilo al Corpo Cappa con 6 Viti 12m (2,9 x 18) in
dotazione.
7.212m
20
Montaggio Corpo Cappa
• Regolare le due viti Vr, delle staffe 11a, ad inizio
corsa.
• Agganciare il corpo cappa alle 2 staffe 11a.
• Togliere i Filtri uno alla volta, spingendoli verso la
parte posteriore del gruppo e tirando contemporane-
amente verso il basso.
• Dall’interno del corpo cappa agire sulle Viti Vr per
livellare il Corpo Cappa.
Vr
Connessioni
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la
Cappa alla tubazione di uscita per mezzo di un tubo
rigido o flessibile di ø150 o 120 mm, la cui scelta è la-
sciata all'installatore.
• Per collegamento con tubo ø120 mm, inserire la
Flangia di riduzione 9 sull’Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il
materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
9
ø 120ø 150
