MONTAJ

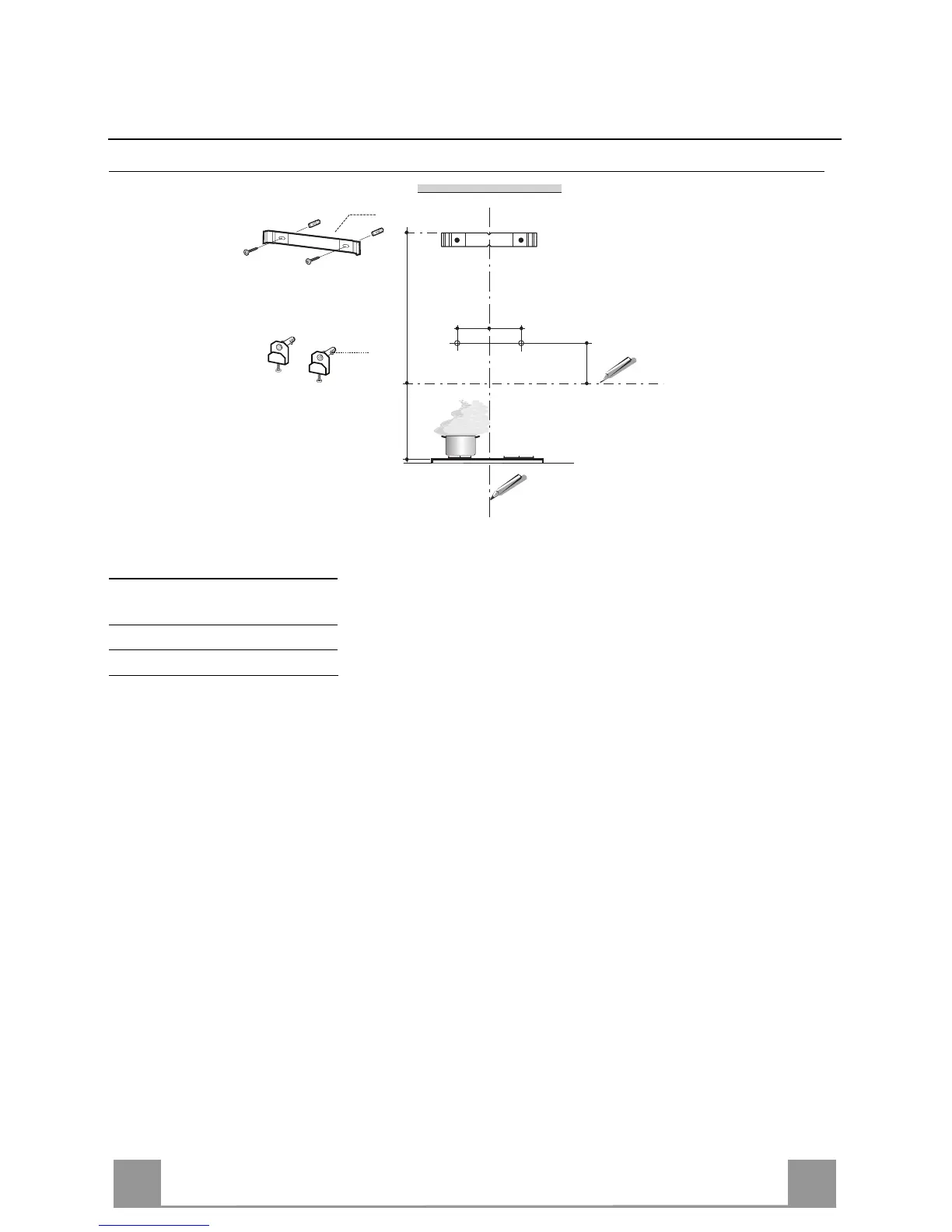

Duvarın Delinmesi ve Braketlerin Sabitlenmesi
Davlumbaz ebatları Kot X
90 cm 128 mm
90 cm 150 mm
120 cm 175 mm
Duvara şunları çiziniz:
• Tavana ya da üst sınıra uzanan ve davlumbazın monte edileceği yerin merkezinden geçen
dikey bir çizgi;
• Setüstü ocağın üzerinden 650 mm mesafeden geçen yatay bir çizgi;
• Şekilde gösterildiği gibi, yatay referans çizgisi üzerinden 395 mm mesafede, dikey referans
çizgisinin sağ tarafından ise X mm mesafede bulunan bir referans noktası işaretleyiniz (X =
resimdeki çizelgeye bakınız).
• Hizalamaya dikkat ederek aynı işlemi diğer taraftan da tekrar ediniz.
• İşaretlenen noktalara ø 12 mm çapında delikler açınız.
• Vida ve braketleriyle komple durumdaki dübelleri 11a deliklere yerleştirip vidaları sıkınız.
• Şekilde gösterildiği gibi braketi 7.2 yatay çizginin 750 mm üzerinden, tam orta kısmı
(çentik) dikey referans çizgisine hizalanacak şekilde duvara dayayınız.
• Braket deliklerinin ortasından duvara işaret koyunuz.
• İşaretlenen noktalara ø 8 mm çapında delikler açınız.
• Dübelleri 11 deliklere yerleştiriniz.
• Donanımdaki vidaları 12a (4,2 x 44,4) kullanarak braketi sabitleyiniz.
11a
650 min.
750
7.2
XX
395
