MONTAGE

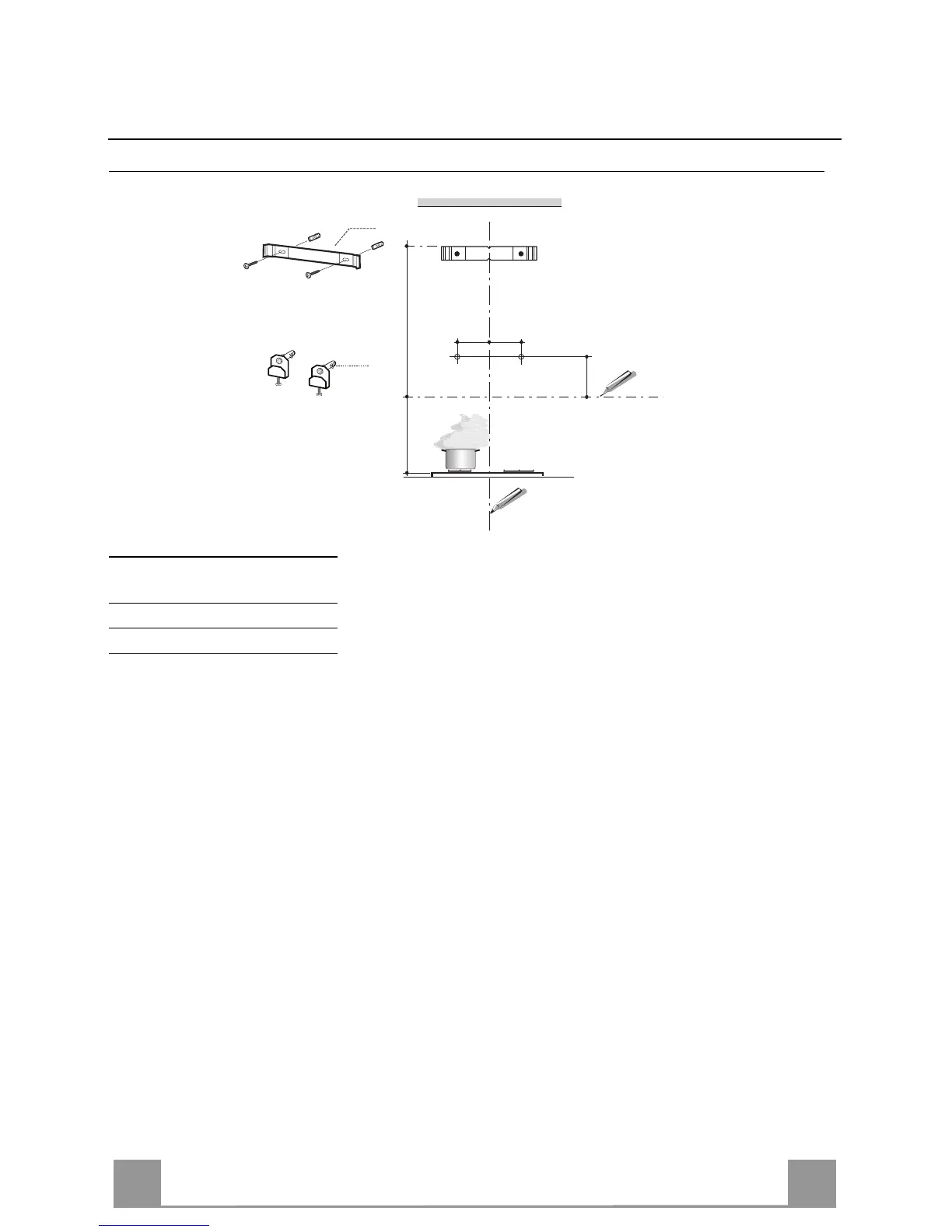

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel
Maß der Haube Breite X
60 cm 128 mm
90 cm 150 mm
120 cm 175 mm
Nachstehende Linien an die Wand zeichnen:
• eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Be-
reiches, in dem die Haube montiert werden soll;
• eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochfläche.
• Wie beschrieben einen Bezugspunkt X mm (X=s. Zeichnung mit tafel) von der vertikalen
Bezugslinie und 395 mm oberhalb der horizontalen Bezugslinie kennzeichnen.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.
• Die gekennzeichneten Punkte mit einem Bohrer ø 12 mm bohren.
• Die Dübel mit dem Bügel 11a in die Bohrungen einfügen und festschrauben.
• Den Bügel 7.2 750 mm oberhalb der horizontalen Bezugsliniekennzeichnen positionieren,
wobei die Mitte (Einschnitte) auf die vertikale Bezugslinie auszurichten ist.
• Die Mitte der beiden Bügellöcher an der Wand markieren.
• Mit einem Bohrer ø 8 mm die markierten Punkte bohren.
• Die Dübel 11 in die Bohrungen einfügen.
• Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
11a
650 min.
750
7.2
XX
395
