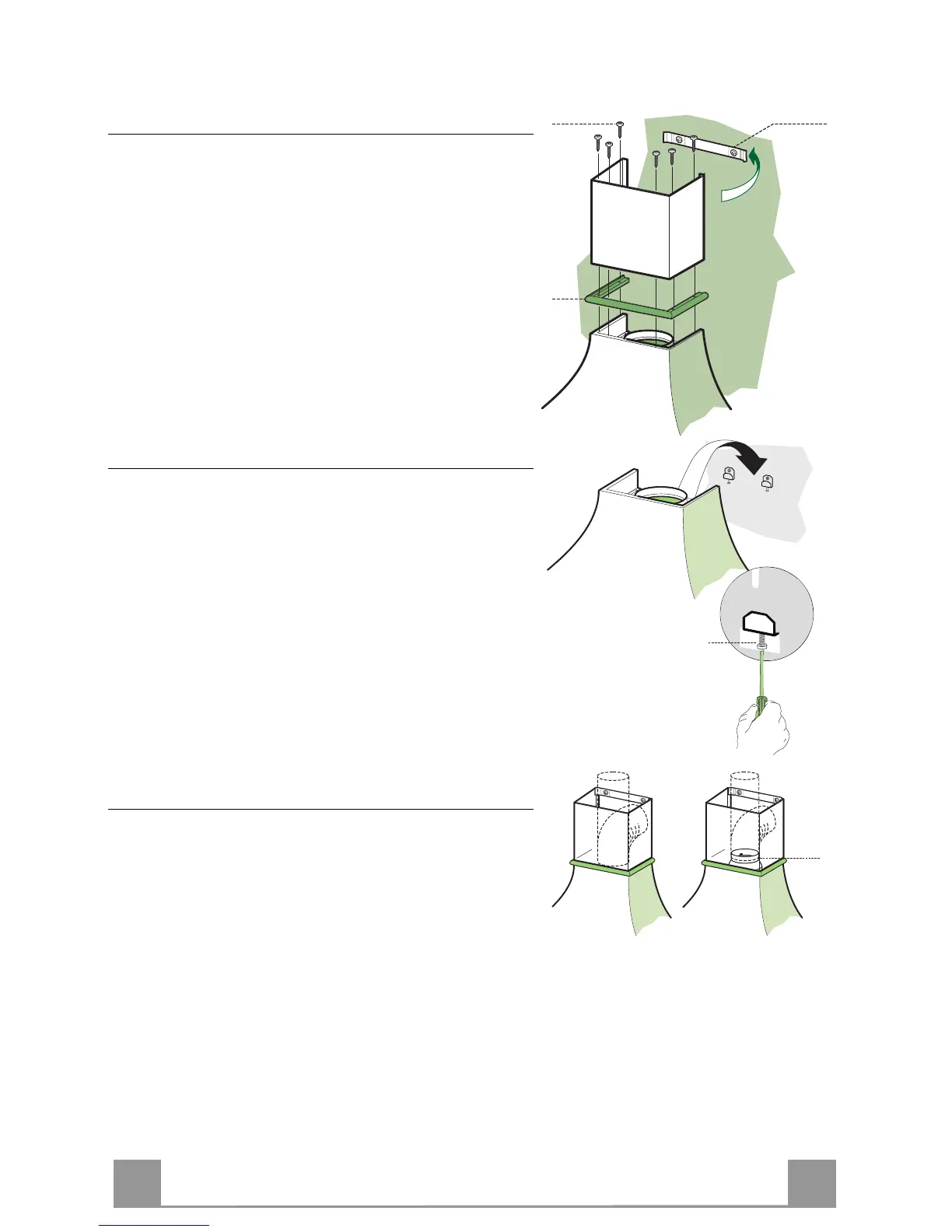

Kaminmontage
• Die beiden seitlichen Schenkel leicht auseinander-
biegen, hinter dem Bügel 7.2 einhängen und bis zum
Anschlag wieder schließen.
• Das Holzprofil 20 zwischen Haubenkörper und Ka-
min einfügen.
• Von der Oberseite her den Unterteil des Kamins und
die Kabelabdeckung zum Haubenkörper mit den 6
mitgelieferten Schrauben 12m (2,9 x 18) fixieren.
7.212m
20
Montage des Haubenkörpers
• Die beiden Schrauben Vr der Bügel 11a so regulie-
ren, dass sie nur bis zum Gewindebeginn einge-
schraubt sind.
• Den Haubenkörper bei den 2 Bügeln 11a einhaken.
• Die Fettfilter mit den entsprechenden Griffen demon-
tieren.
• Vom Haubeninneren her den Haubenkörper mit Hilfe
der Schrauben Vr ausrichten.
Vr
Anschlüss in abluftversion
Bei Abluftbetrieb kann die Haube vom Installateur
wahlweise mittels Rohr oder Schlauch (ø 150 oder 120
mm) an die Außenrohrleitung angeschlossen werden.
• Bei Verwendung eines Anschlussrohres ø 120 den
Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das
hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
9
ø 120ø 150
