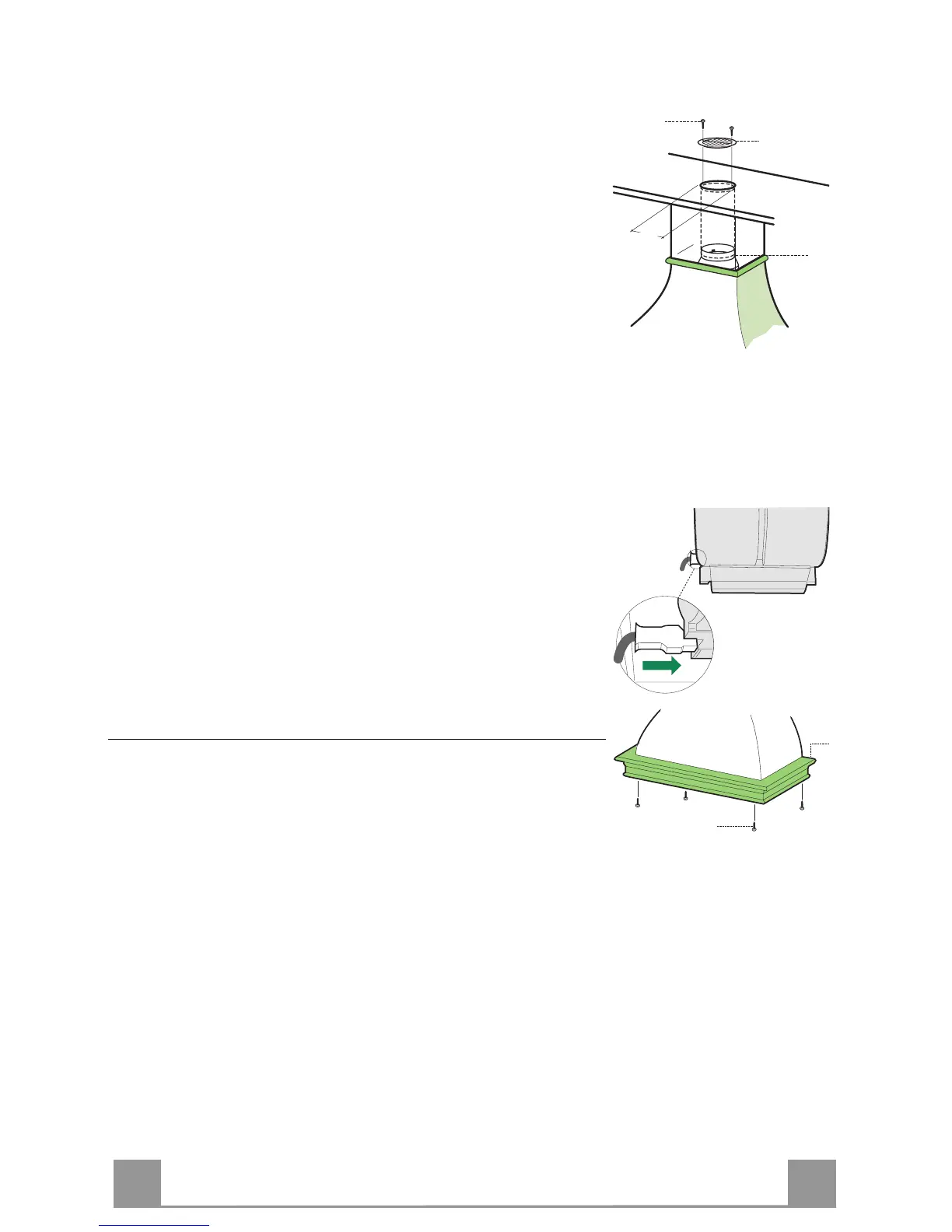

ANSCHLUSS IN UMLUFTVERSION
• In das eventuell über der Haube vorhandene Bord ein Loch ø
125 mm bohren.
• Den Reduzierflansch 9 am Haubenaustritt anbringen.
• Den Flansch beim Luftaustritt am Bord oberhalb der Haube
mittels Rohr oder Schlauch ø120 mm anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrau-
ben 12e (2,9 x 9,5) beim Austritt der rückzuführenden Luft fi-
xieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.
ELEKTROANSCHLUSS
• Bei Anschluss der Haube an das Stromnetz muss ein zweipoli-
ger Schalter mit einem Öffnungsweg von mindestens 3 mm
zwischengeschaltet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi-
chern Sie sich, daß die Kabelverbindung in die Steckdose des
Gebläses einwandfrei eingesteckt wird.
Montage der Bordleiste
• Die Bordleiste 10 (option) an die Unterkante des Haubenkör-
pers legen und auf die Befestigungs– löcher ausrichten.
• Von der Unterseite her mit den 4 mitgelieferten Schrauben 12n
(3,5 x 16) fixieren.
