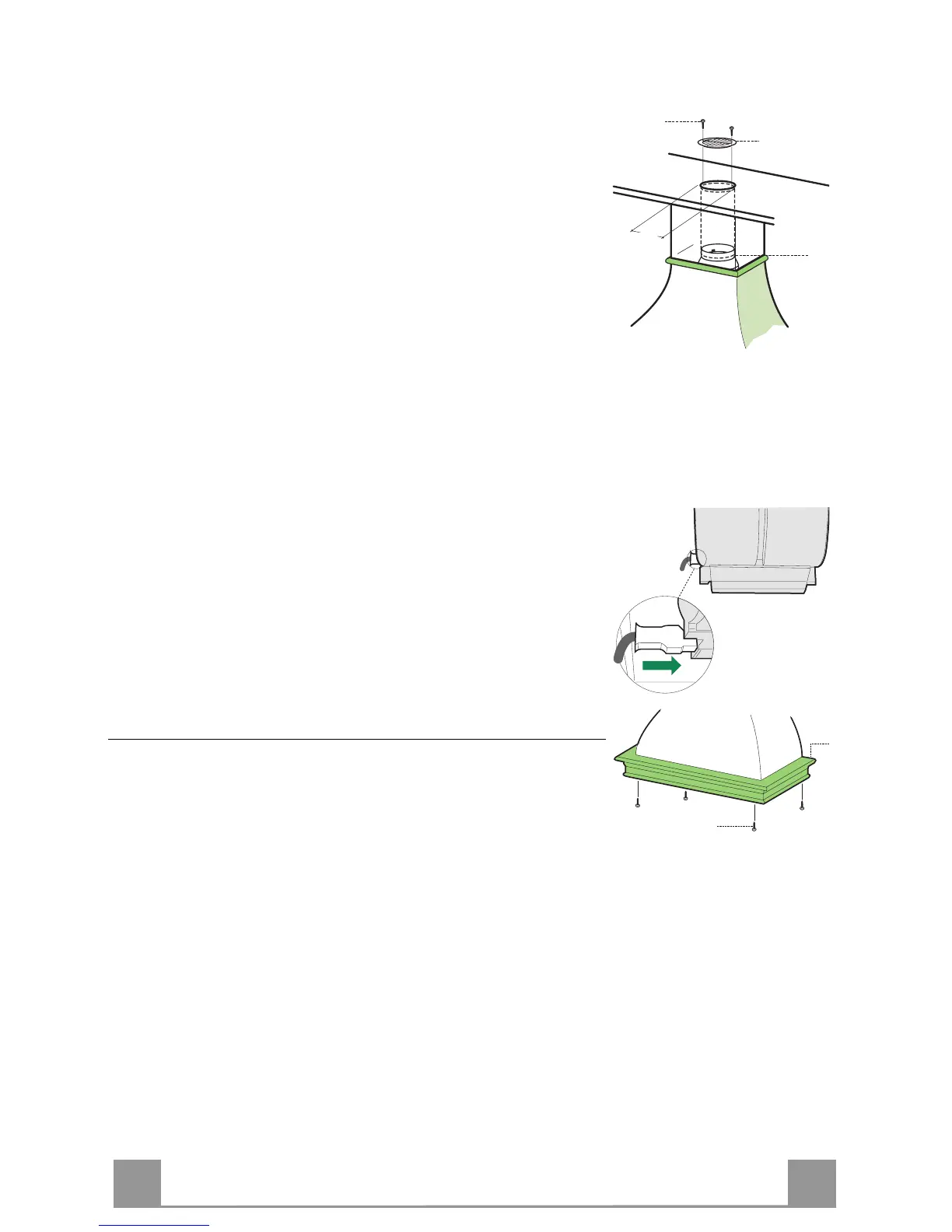

FİLTRELİ MODEL HAVA ÇIKIŞI
• Davlumbazın üzerinde, eğer mevcut ise, yerleşik bulunan
konsola ø 125 mm çapında bir delik açınız.
• Redüksiyon flanşını 9 davlumbaz gövdesi çıkışına takınız.
• Flanşı ø 120 mm çapında esnek ya da sert bir boru ile
davlumbaz üzerindeki konsolda bulunan çıkış deliğine
bağlayınız.
• Boruyu uygun özellikte kelepçelerle sıkınız. Gereken malzeme
cihaz donanımıyla birlikte verilmemiştir.
• Yönlendirmeli ızgarayı 8 donanımdaki 2 adet vida ile 12e (2,9
x 9,5) çıkış noktasına sabitleyiniz.
• Aktif karbonlu koku filtrelerinin mevcut olduklarından emin
olunuz.
ELEKTRİK BAĞLANTISI
• Davlumbazı şebeke cereyanına bağlarken aray temas aralığı en
az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve
besleme kablosu soketinin aspiratör prizine iyice takılmış ol-
duğundan emin olunuz.
Konsol Çerçevesi Montajı
• Konsol çerçevesini 10 tesbit deliklerini hizalayarak davlumbaz
gövdesinin alt kenarı üzerinden duvara dayayınız.
• Donanımdaki 4 adet vidayı 12n (3,5 x 30) kullanarak alt
kısmından duvara sabitleyiniz.
