TR
4
47
1
1
2
2
533
116
1÷2
116
650 min.
11
12a
590
300
290
12a
Vr
MONTAJ

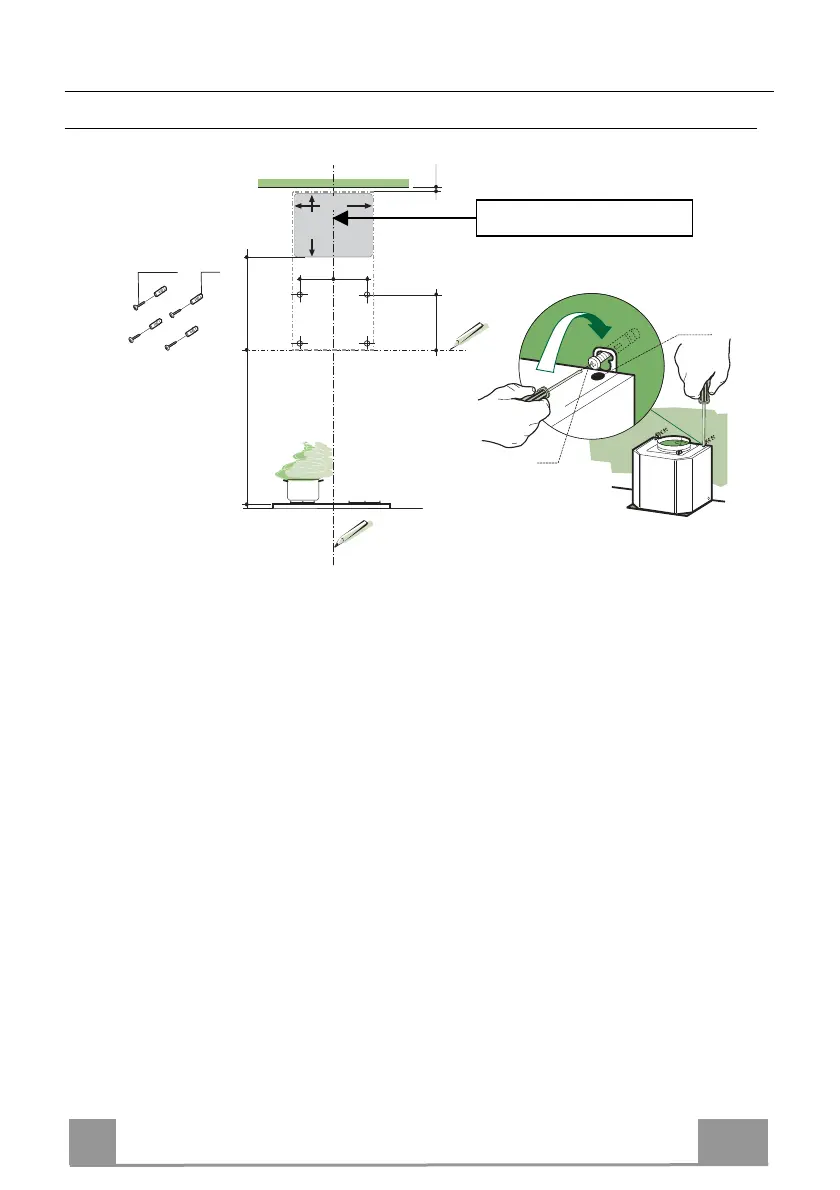

Duvarın Delinmesi ve Motor grubunun sabitlenmesi
Kurulum karmaşık olduğundan en az iki kişiyle yapılması tavsiye edilir.
Filtre edici versiyon davlumbaz kurulumu durumunda, davlumbazın üstünde, üst sınırdan (Tava
n
ya da Konsol) en az 8-10 cm mesafe kalması gereği göz önünde tutulmalıdır.
Duvar üzerinde çizin:
• Davlumbazın montajı için öngörülen bölgenin ortasında, tavan veya en uç yüksekliğe kadar dikey
bir çizgi;
• pişirme yüzeyinin en az 650 mm üzerinde yatay bir çizgi.
• Belirtildiği şekilde, referans dikey çizgiden (1) 116 mm’de ve referans yatay çizgisinin 533 mm
üstüne bir referans noktası işaretleyin.
• Bu işlemi, hizayı sağlayarak karşı tarafta da tekrarlayın.
• İşaretli noktaları ø 8 mm delin.
• 11 no.lu dübelleri deliklere yerleştirin.
• Duvar yüzeyi ile vida başı arasında 5-6 mm’lik bir yer bırakarak, donanımdaki 2 adet 12a (4,2 x
44,4) vidayı takınız.
• Motor grubunun 3 asma noktalarına yerleştirilmiş 2 Vidayı Vr sıkın.
• Motor grubunu 3 Vidalara 12
a asın.
• Davlumbaz Gövdesini hizalamak için Vr vidalarıyla oynayın.
• Motor grubunun 3 altına asılmış çubukların referans noktalarını (2) gösterildiği gibi işaretleyiniz.
• İşaretli noktaları ø 8 mm delin.
• 11 no.lu dübelleri deliklere yerleştirin.
• Ürünle birlikte gelen 2 Vidayı 12a (4,2 x 44,4) deliklere vidalayınız.
• Aspiratör Grubunu sabitleyen 4 Vidayı 12a sonuna kadar sıkınız.
Aspiratör Arka Çıkış
