INSTALACE

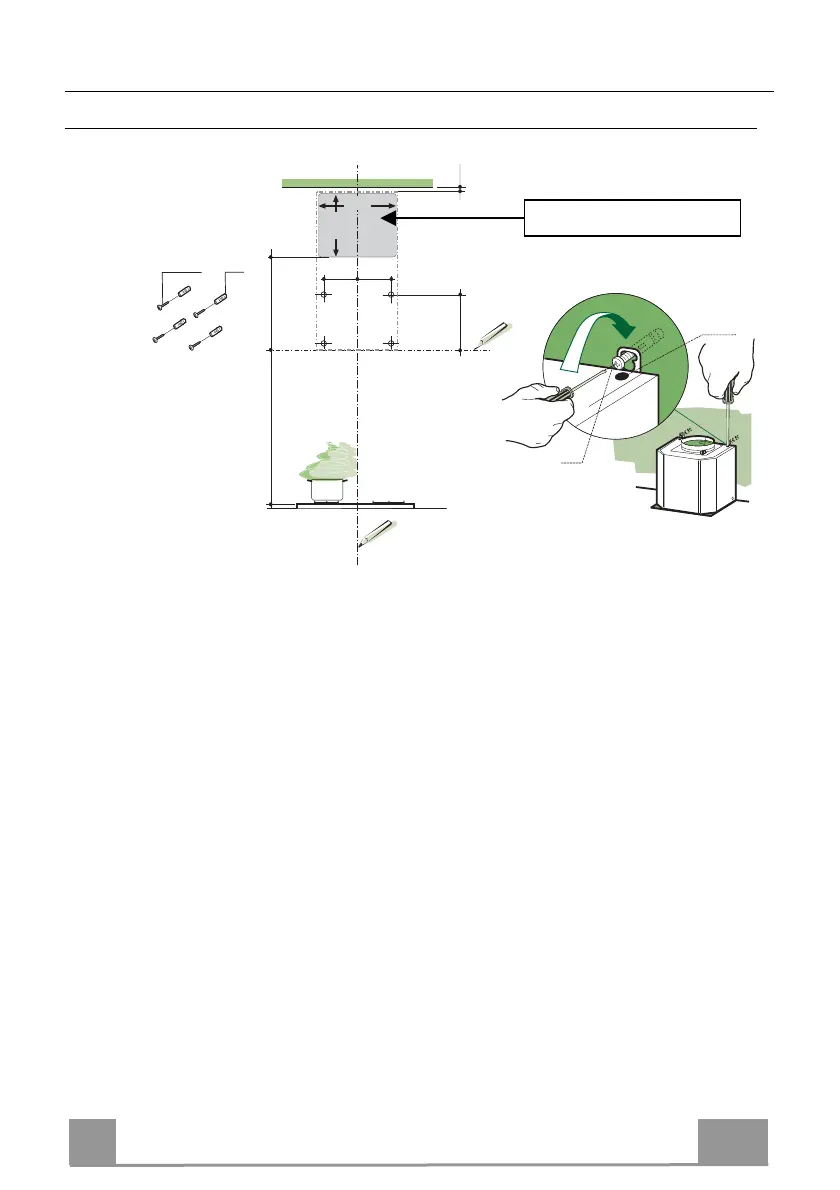

Vyvrtání stěny a upevnění jednotky motoru
Vzhledem k tomu, že montáž je složitá, doporučujeme ji provádět minimálně ve dvou.
Při montáži digestoře ve filtr
ačním provedení je třeba vzít v úvahu, že nad digestoří musí zůstat
alespoň 8-10 centimetrová vzdálenost od horní plochy (stropu nebo podpěry).
Na stěně vyznačte:
• svislou čáru až ke stropu nebo k horní ploše uprostřed prostoru plánovaného pro montáž
digestoře;
• vodorovnou čáru minimálně 650 mm nad varnou deskou.
• Vyznačte, jak je označeno, orientační bod (1) ve vzdálenosti 116 mm od svislé orientační čáry a
533 mm nad vodorovnou orientační čárou.
• Zopakujte stejný postup na opačné straně a zkontrolujte vyrovnání.
• Vyvrtejte ø 8 mm v označených bodech.
• Do otvorů zasuňte hmoždinky 11.
• Zašroubujte dva šrouby 12a (4,2 x 44,4), které jsou součástí vybavení, do otvorů a mezi stěnou a
hlavou šroubu ponechte 5-6 milimetrovou mezeru.
• Zašroubujte 2 šrouby Vr umístěné na upevňovacích bodech jednotky motoru 3.
• Upevněte jednotku motoru 3 na šrouby 12a.
• Vyrovnejte těleso digestoře pomocí šroubů Vr.
• Oz
načte tak, jak jsou uvedeny, orientační body (2) konzol upevněných pod jednotkou motoru 3.
• Vyvrtejte ø 8 mm v označených bodech.
• Do otvorů zasuňte hmoždinky 11.
• Zašroubujte 2 šrouby 12a (4,2 x 44,4), které jsou součástí vybavení, do otvorů.
• Definitivně zašroubujte 4 šrouby 12a , které upevňují jednotku odsávání.
Výstup odsávání zadní
