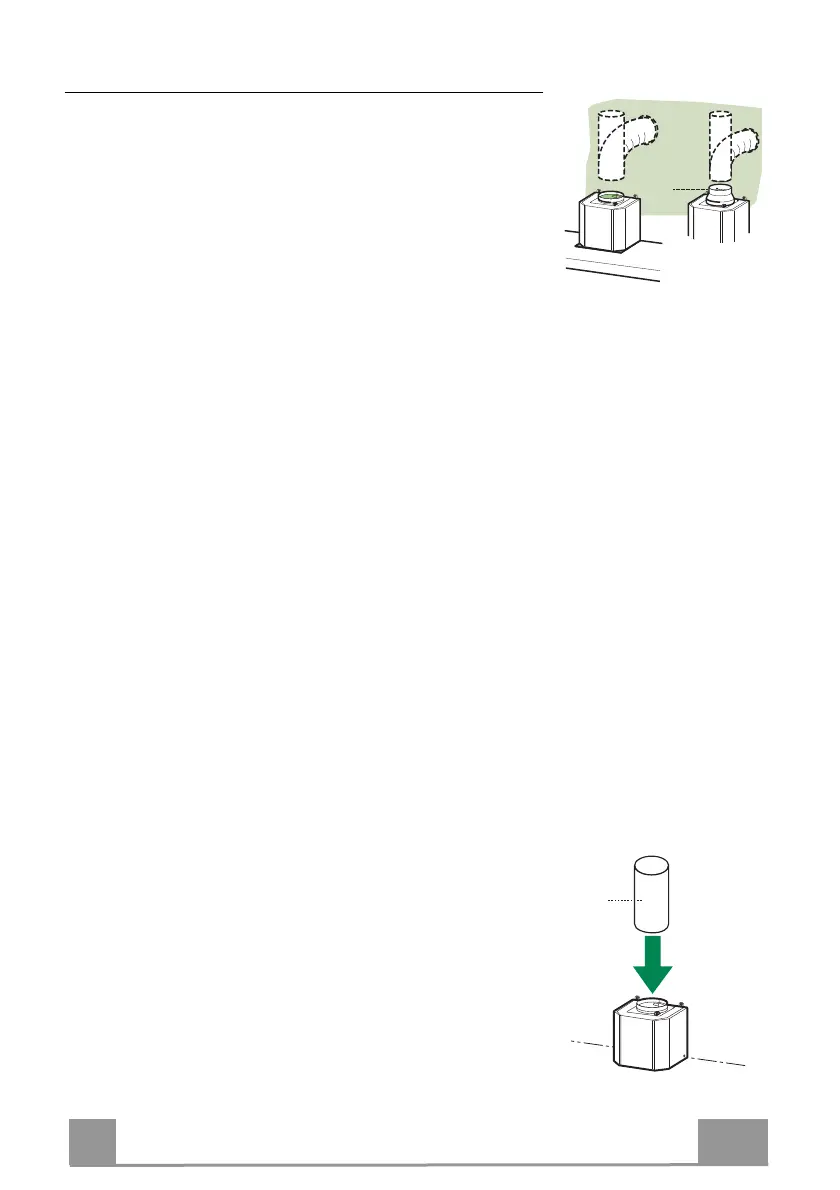

Připojení výstupu vzduchu v nasávacím provedení
Při instalaci v nasávacím provedení připojte digestoř k
výstupnímu potrubí prostřednictvím pevné trubky nebo ohebné
hadice o ø 150 nebo 120 mm, kterou zvolí instalační technik.
Trubka může vystupovat z horní nebo zadní části digestoře.
ZADNÍ VÝSTUP
• Při realizaci otvoru odvodu se řiďte schématem uvedeným v
odstavci vyvrtání stěny.
• U propojení s trubkou ø 120 mm je nutné použít redukční
přírubu 9 na výstupu z tělesa digestoře.
• Upevněte trubku vhodnými stahovacími páskami. Potřebný
materiál není součástí vybavení.
• Odstraňte případné uhlíkové filtry proti zápachu.
HORNÍ VÝSTUP
• U propojení s trubkou ø 150 mm připojte digestoř k
výstupnímu potrubí pomocí pevné trubky či ohebné hadice.
• U propojení s trubkou ø 120 mm je nutné použít redukční
přírubu 9 na výstupu z tělesa digestoře.
• Připojte digestoř k potrubí pomocí pevné trubky nebo ohebné
hadice.
• Upevněte trubku vhodnými stahovacími páskami. Potřebný
materiál není součástí vybavení.
• Odstraňte případné uhlíkové filtry proti zápachu.
VÝSTUP VZDUCHU U FILTRAČNÍHO PROVEDENÍ
• Nasuňte hadici z pvc 7, která je součástí vybavení, na výstup z
tělesa digestoře.
• Zatlačte hadici až na doraz.
7
ø 150
