FR
2
27
1
1
2
2
533
116
1÷2
116
650 min.
11
12a
590
300
290
12a
Vr
INSTALLATION

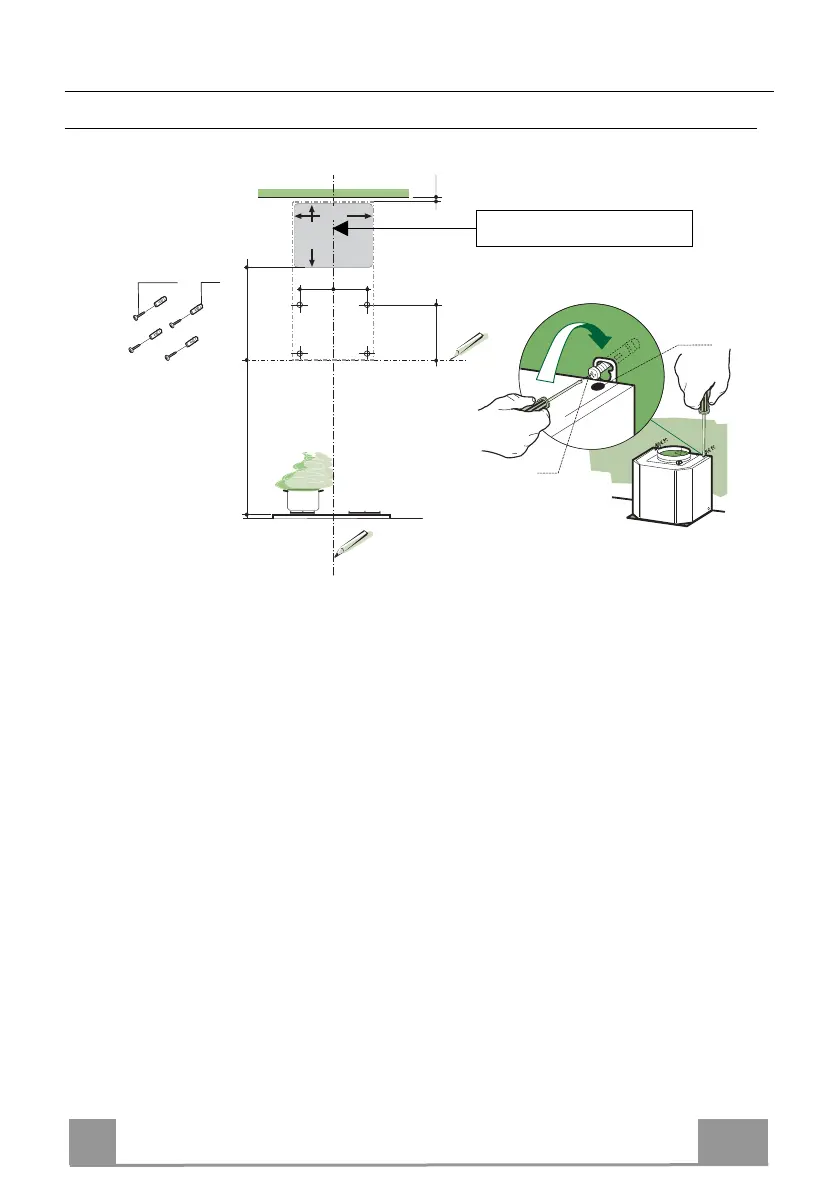

Perçage paroi et fixation du groupe moteur
Compte tenu de la complexité de l’installation, il est recommandé de l’effectuer au moins à deux personnes
En cas d’installation de la hotte en version filtrante, n’oubliez pas qu’au-dessus de la hotte, la
distance de la limite supérieure (plafond ou étagère) doit être d’au moins 8-10 cm.
Tracer sur la paroi :
• une ligne verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le
montage de la hotte ;
• une ligne horizontale à : 650 mm min. au-dessus du plan de cuisson.
• Marquer comme indiqué, un point de référence (1) à 116 mm de la ligne verticale de référence et
533 mm au-dessus de la ligne horizontale de référence.
• Répéter cette opération sur le côté opposé, en vérifiant le nivellement.
• Percer ø 8 mm les points marqués.
• Insérer les chevilles 11 dans les trous.
• Serrer les 2 vis 12a (4,2 x 44,4) fournies dans les trous prévus, en laissant un espace de 5-6 mm
entre la paroi et la tête de la vis.
• Serrer les 2 vis Vr situées sur les points d’accrochage du groupe moteur 3.
• Accrocher le groupe moteur aux 3 vis 12a.
• Intervenir sur les vis Vr pour niveler le corps de hotte.
• Marquer, comme indiqué, les points de référence (2) des brides accrochées sous le groupe moteur
3.
• Percer ø 8 mm les points marqués.
• Insérer les chevilles 11 dans les trous.
• Serrer 2 vis 12a (4,2 x 44,4) fournies dans les trous.
• Serrer définitivement les 4 vis 12a qui fixent le groupe aspirateur.
Sortie aspirante postérieure
