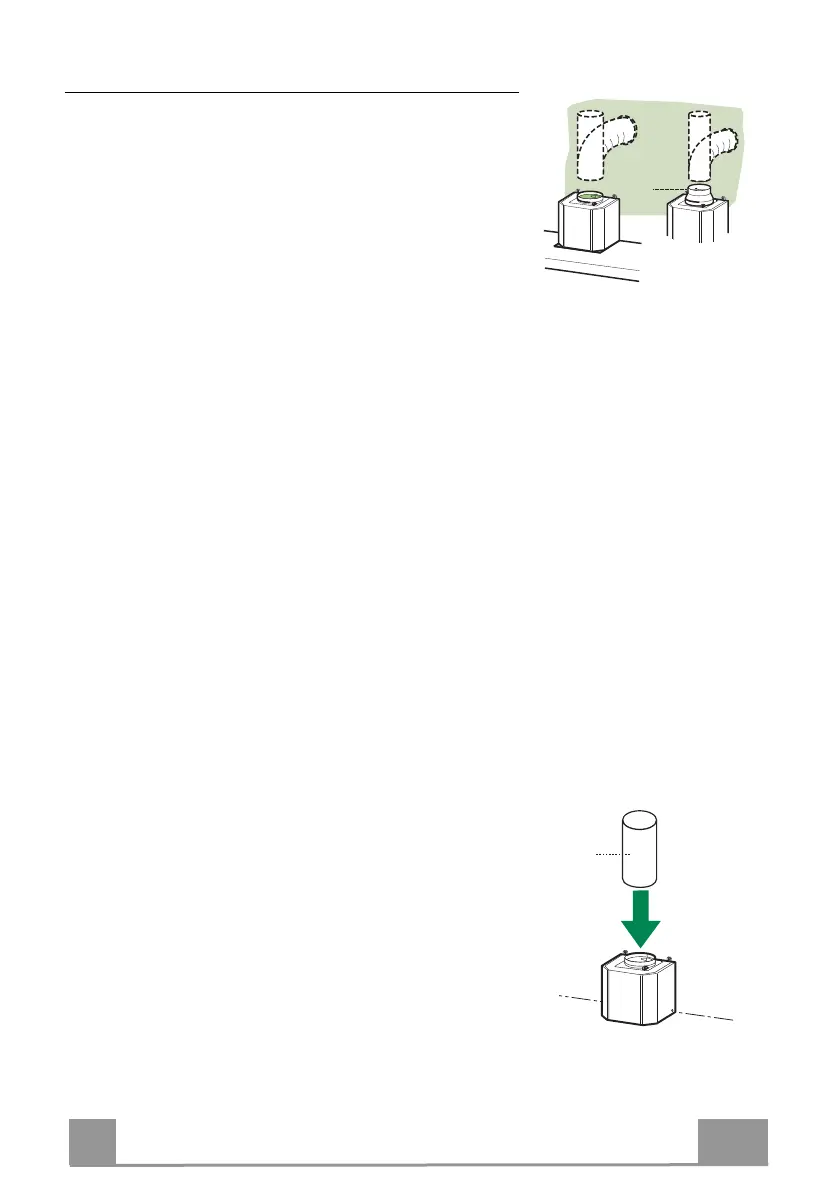

Connexion sortie air version aspirante
Pour l’installation en version aspirante, relier la hotte au tube
de sortie au moyen d’un tube rigide ou flexible de ø 150 ou
120 mm, dont le choix est laissé à l’installateur. Le tube peut
sortir aussi bien par la partie supérieure que par celle posté-
rieure de la hotte.
SORTIE POSTÉRIEURE
• N’oubliez pas que pour réaliser le trou d’évacuation, il faut
suivre le schéma illustré au paragraphe perçage paroi.
• Pour la liaison avec le tube ø120 mm, insérer la buse de
réduction 9 sur la sortie du corps de hotte.
• Fixer le tube avec des colliers serre-tube adaptés. Le
matériel nécessaire n’est pas fourni.
• Retirer les éventuels filtres anti-odeur à charbon actif.
SORTIE SUPÉRIEURE
• Pour la liaison avec un tube ø 150 mm, relier la hotte au
tube de sortie au moyen d’un tube rigide ou flexible.
• Pour la liaison avec le tube ø120 mm, insérer la buse de
réduction 9 sur la sortie du corps de hotte.
• Relier la hotte au tube de sortie au moyen d’un tube rigide
ou flexible.
• Fixer le tube avec des colliers serre-tube adaptés. Le
matériel nécessaire n’est pas fourni.
• Retirer les éventuels filtres anti-odeur à charbon actif.
9
ø 120ø 150
SORTIE AIR VERSION FILTRANTE
• Introduire le tube en pvc 7 fourni sur la sortie du corps de
hotte.
• Pousser le tube jusqu’au fond.
