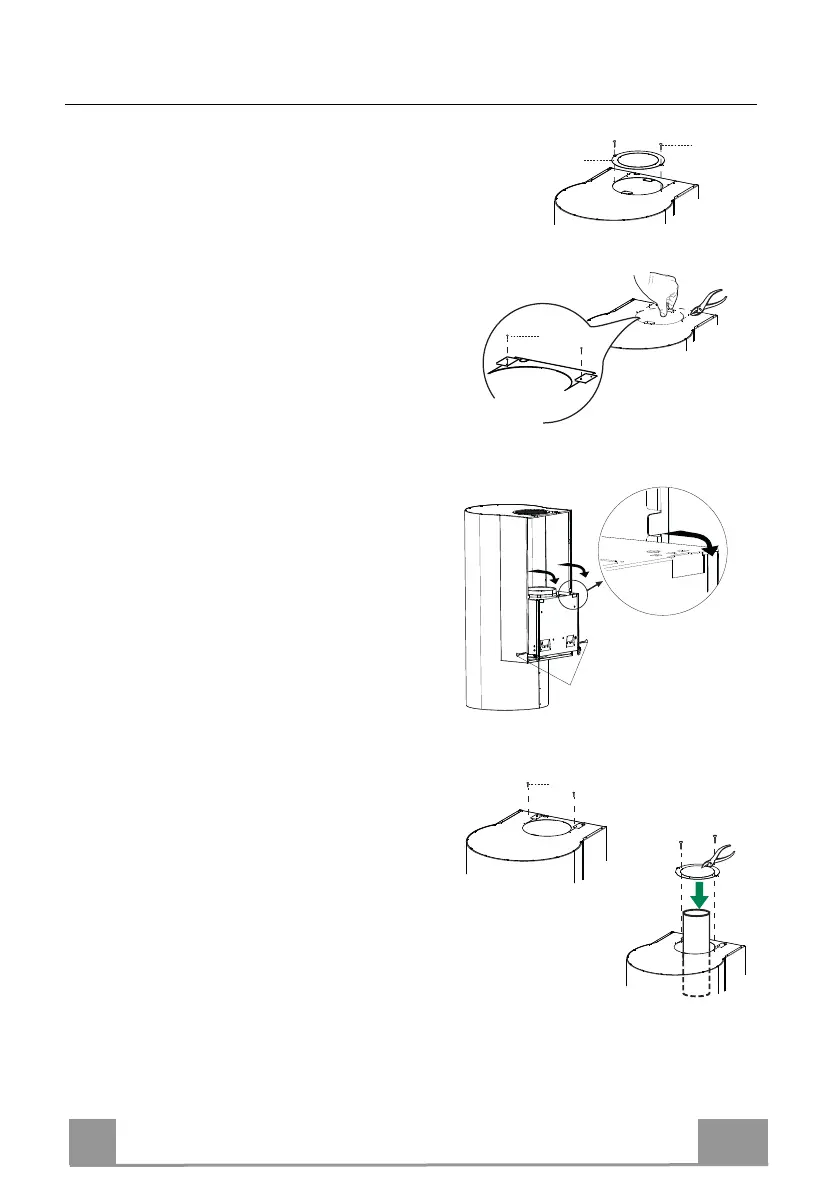

Montage corps de hotte version aspirante
Version aspirante sortie postérieure
• Si vous avez choisi la sortie de l’air sur la partie postérieure
de la hotte, il faudra visser le bouchon-réduction sortie air
8c, avec 2 vis 12e fournies, sur la partie supérieure de la
hotte.
Version aspirante sortie supérieure
• Si vous avez choisi la sortie de l’air sur la
partie supérieure de la hotte, il faudra
détacher les 2 brides visibles dans la partie
supérieure du corps de hotte. Retirer
également la pièce prétranchée (Fig.2) pour
permettre le passage du tube.
• Visser les brides à la pièce prétranchée,
précédemment retirée, avec 2 vis 12e fournies.
• Appuyer en enfilant le corps de hotte 1 au groupe
aspirateur 3 et le fixer latéralement à l’aide des 2
vis 12b. (Fig.1)
• Visser la pièce prétranchée avec les brides
(Fig.2) sur la partie supérieure du corps de
hotte, avec 2 vis 12e fournies, de manière à
bloquer le tube de sortie de l’air.
• Si vous utilisez un tube de 120, casser la partie intérieure du
bouchon-réduction sortie air 8c.
Insérer la bague ainsi obtenue dans le tube de sortie de l’air et la
visser au corps de hotte avec 2 vis 12e fournies.
fig.2
12e
12e
8c
12e
ø 120
fig.1
12b
