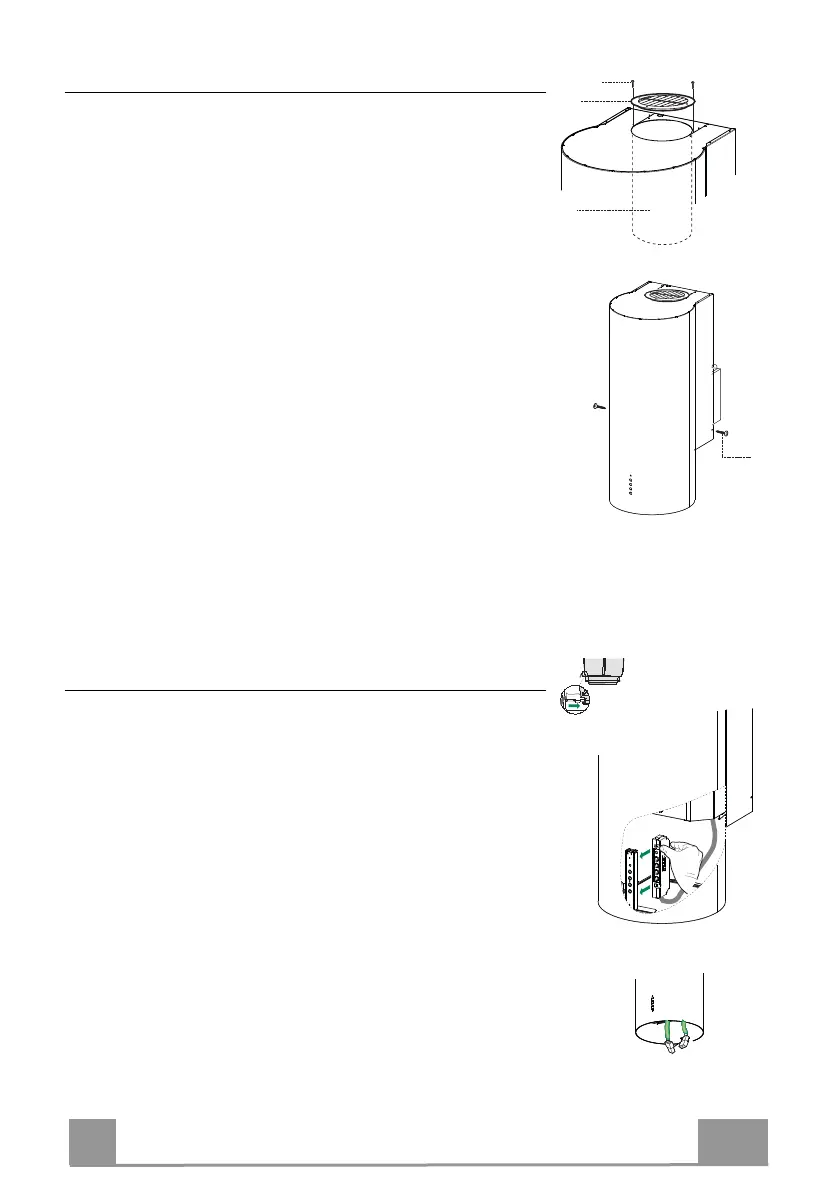

Montage corps de hotte version filtrante
• Détacher les 2 buses visibles à l’intérieur du trou sur la partie
supérieure du corps de hotte.
• Appuyer en enfilant le corps de hotte 1 au groupe aspirateur 3
et le fixer latéralement à l’aide des 2 vis 12b.
• Placer la grille orientée 8 sur le tube et vérifier que son
installation est correcte.
• Serrer la grille orientée 8 avec les vis 12e fournies.
• S’assurer de la présence des filtres anti-odeur à charbon actif.
Connexion électrique
• Relier la hotte à l’alimentation du secteur en intercalant un in-
terrupteur bipolaire ayant une distance d’ouverture des contacts
d’au moins 3 mm.
• Retirer le filtre et s’assurer que le connecteur du câble
d’alimentation est correctement inséré dans la prise de
l’aspirateur.
• Prendre le boîtier des commandes à l’intérieur du groupe
d’aspiration 3 et l’emboîter dans son support en plastique placé
dans le corps de hotte à la hauteur des commandes
• Passer et fermer les câbles dans le Serre-câble adhésif déjà
installé.
• Relier le connecteur des spots Lux.
• Pour la version filtrante, monter le filtre anti-odeur à charbon
actif si présent.
• Remonter les filtres à graisse.
