TR
4
49
fig.2
12e
12e
8c
12e
ø 120
fig.1
12b

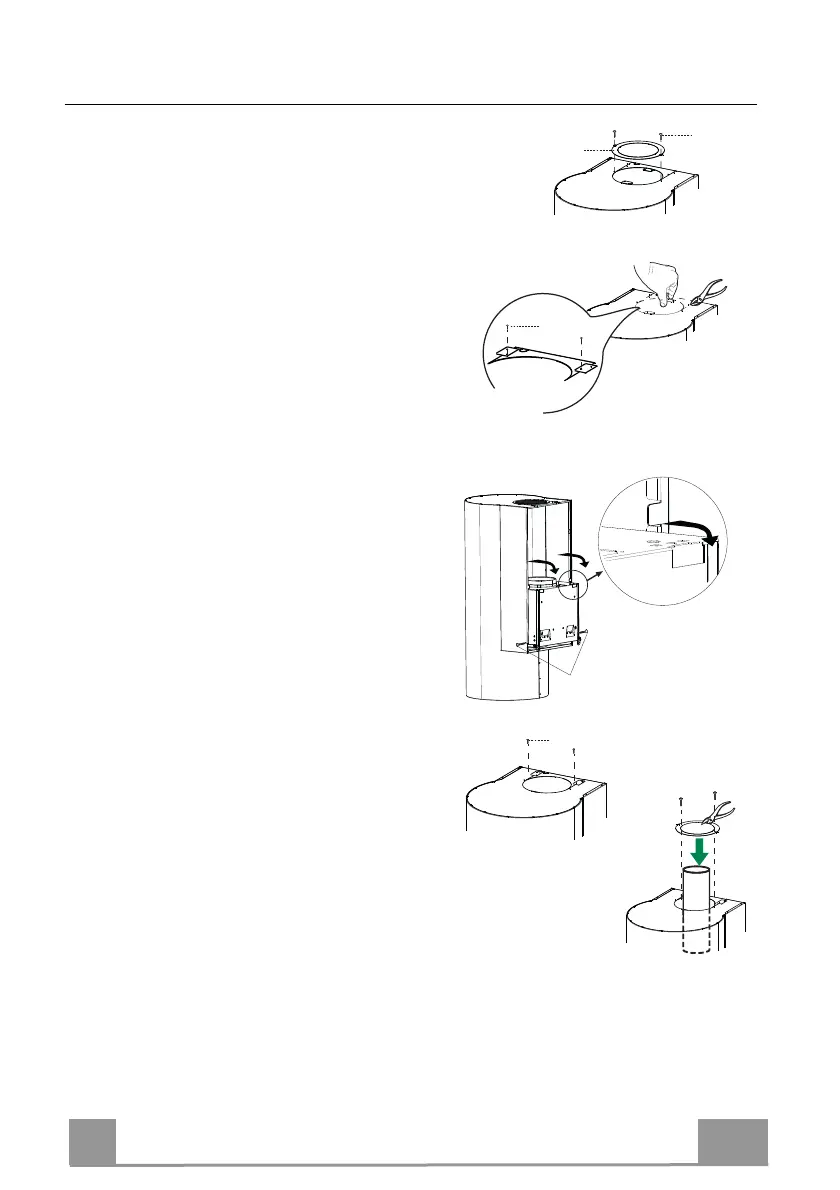

Tahliyeli Sistem davlumbaz gövdesinin montajı
Arkadan Çıkışlı Tahliyeli Sistem
• Hava çıkışı davlumbazın Arka kısmında olacak şekilde
seçildiğinde hava çıkışı Redüksiyon-Tapasının 8c 2
ürünle birlikte gelen Vidayla 12e Davlumbazın üst
kısmına vidalanması gerekir.
Üstten Çıkışlı Tahliyeli Sistem
• Hava çıkışı davlumbazın üstünden olacak şekilde
seçildiğinde Davlumbaz Gövdesinin üst kısmında
görünen 2 çubuğu çıkarmanı z gerekir. Borunun
geçişine izin vermesi için önceden iz açılmış
parçayı (Şekil 2) da çıkarın.
• Daha
önce ayırdığınız çubukları önceden iz
açılmış parçaya ürünle birlikte gelen 2 Vidayı 12e
kullanarak vidalayın.
• Davlumbaz Gövdesini 1 Aspiratör
Grubuna 3 geçirerek yaslayın ve 2 Vidayı
12b kullanarak yanlardan sabitleyin.
(Şek.1)
• Önceden iz açılmış Parçayı Çubuklarla
birlikte (Şekil 2) Davlumbaz Gövdesinin üst
kısmında ürünle birlikte gelen 2 Vidayı 12e
kullanarak hava tahliyesi için boruyu
sabitleyecek şekilde vidalayın.
• 120’lik boru kullanırsanız, hava çıkış Redüksiyon Tapasının 8c iç
kısmını kırın.
Bu şekilde elde ettiğiniz Halkayı hava tahliye borusunun içine geçirin
ve ürünle birlikte gelen 2 Vidayı 12e kullanarak bunu Davlumbaz
Gövdesine vidalayın.
