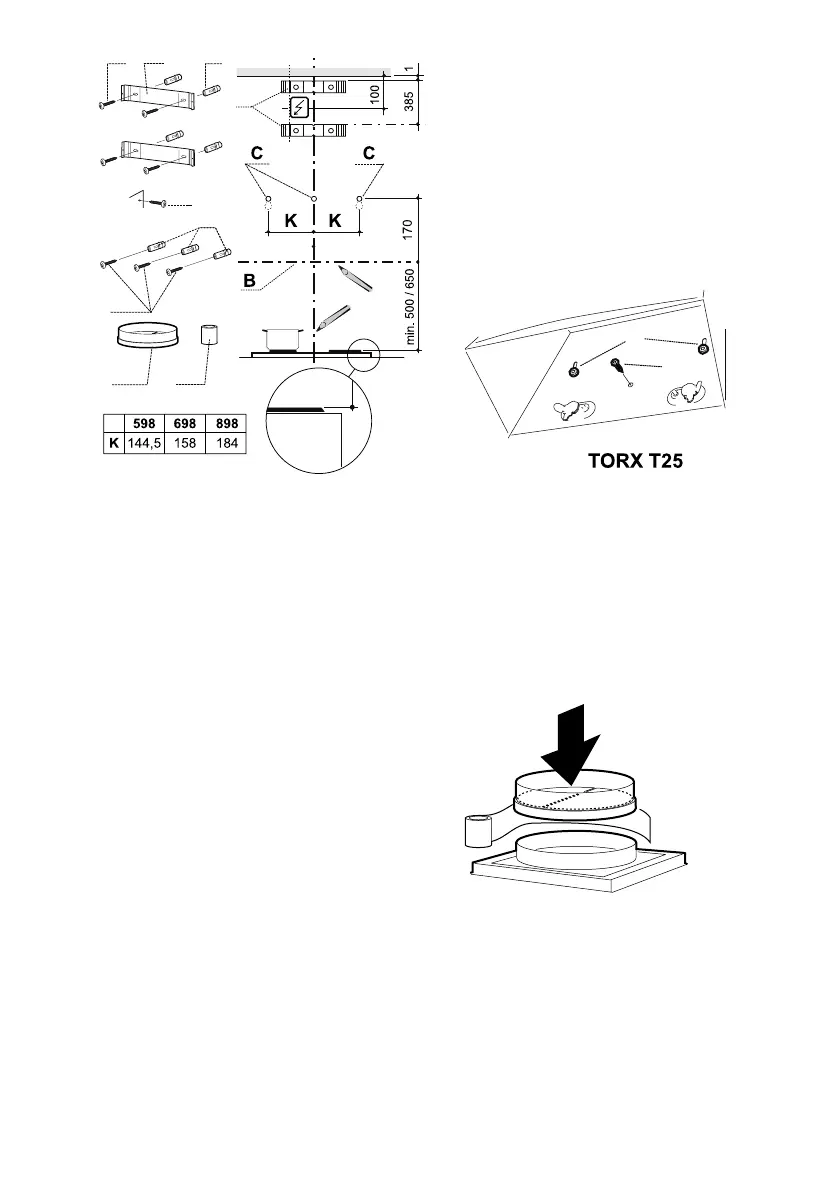

Fig. 2
Montering av veggfestene, merking på
veggen
Merk:
Totalhøyde, avstand mellom kjøkkenven-
tilatorens nedre kant og skorsteinens
øvre, se måleskisse Fig. 1. Ved monter-
ing med en avtrekksrørforlenger eller
hvis kjøkkenventilatoren skal utstyres
med kullfiltersett, se separate anvisning-
er og måldata for disse.
Marker en senterlinje A der kjøkkenventila-
toren skal monteres over komfyren.
Trekk en horisontal referanselinje B over
komfyren, Fig. 2.
Plasser det øverste avtrekksrørfestet D på
veggen som vist på Fig. 2.
Merk av skruehullene for festet på veggen.
Plasser det nederste avtrekksrørfestet D på
veggen, se Fig. 2, under det øverste festet,
og merk av skruehull for festet på veggen.
Merk av skruehull for å henge opp kjøkken-
ventilatoren, C, på veggen, slik det er vist
på Fig. 2.
Bor et Ø 3,5 mm hull midt i samtlige opp-
merkede punkt.
Skru fast konsollene til avtrekksrøret ved
bruk av skruene F.
Hvis den medfølgende pluggen skal brukes,
bor et Ø 5,5 mm hul. Bor hullet 5 mm dype-
re enn lengden på pluggen. Plasser vegg-
pluggene E i hullene. Kontroller at skruene
og pluggene er egnet for veggmaterialet
(rød plastplugg er for montering i betong,
murstein og naturstein).
Montering
F
F
Fig. 3
Ta ut fettfilter og motorenhet, se Fig. 8 og
Fig. 9.
Før montering skrus de to skruene F i de
forborede hullene, Fig. 3.
Heng opp kjøkkenventilatoren og sørg for
at den er i vater.
Fest med en skrue F.
Sett tilbake motorenhet og fettfilter.
Fig. 4
Sett på plass og teip fast automatspjeldet
H med teip I, Fig. 4.
Bruk en reduksjonsstuss hvis koblingen er
Ø 125 mm. Reduksjonsstussen teipes fast
på automatspjeldet med teip I.
Tilkobling til avtrekkskanal
Koble til kjøkkenventilatoren med rør eller
slange Ø160 mm.
991.0520.120/D000000006918/180382/2021-10-08 33
