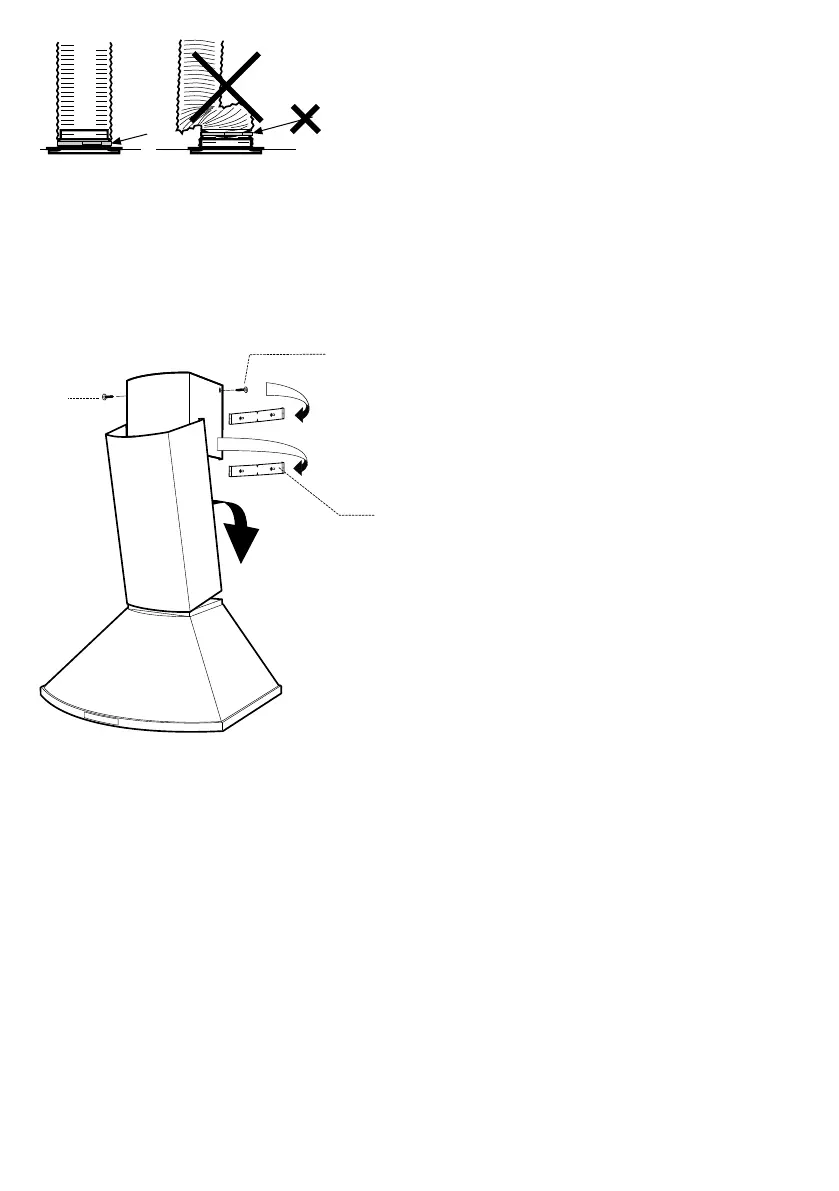

Fig. 5
Merk:
Ved montering av fleksibel kanal, må
denne være rett nærmest stussen, Fig.
5.
Montering av avtrekksrør
D
TORX T10
G
Fig. 6
Avtrekksrør, øvre seksjon
Før de to sidene av den øvre avtrekksrørde-
len forsiktig utover og hekt dem på konsol-
lene D. Pass på at de sitter som de skal.
Fest sidene til den øvre konsollen ved hjelp
av skruene G (2,9 x 9,5 mm), Fig. 6.
Avtrekksrør, nedre seksjon.
Før forsiktig de to sidene på den nedre av-
trekksrørdelen utover og sett den ned på
hetten. Hekt fast avtrekksrørdelen i under-
kant. Pass på at de sitter som de skal.
Fjerning av beskyttelsesplast
Fjern all beskyttelsesplast fra filteret og
eventuelle andre deler av produktet.
