Sistema de protección de bombas PUMPTEC-PLUS
3. Montar la unidad

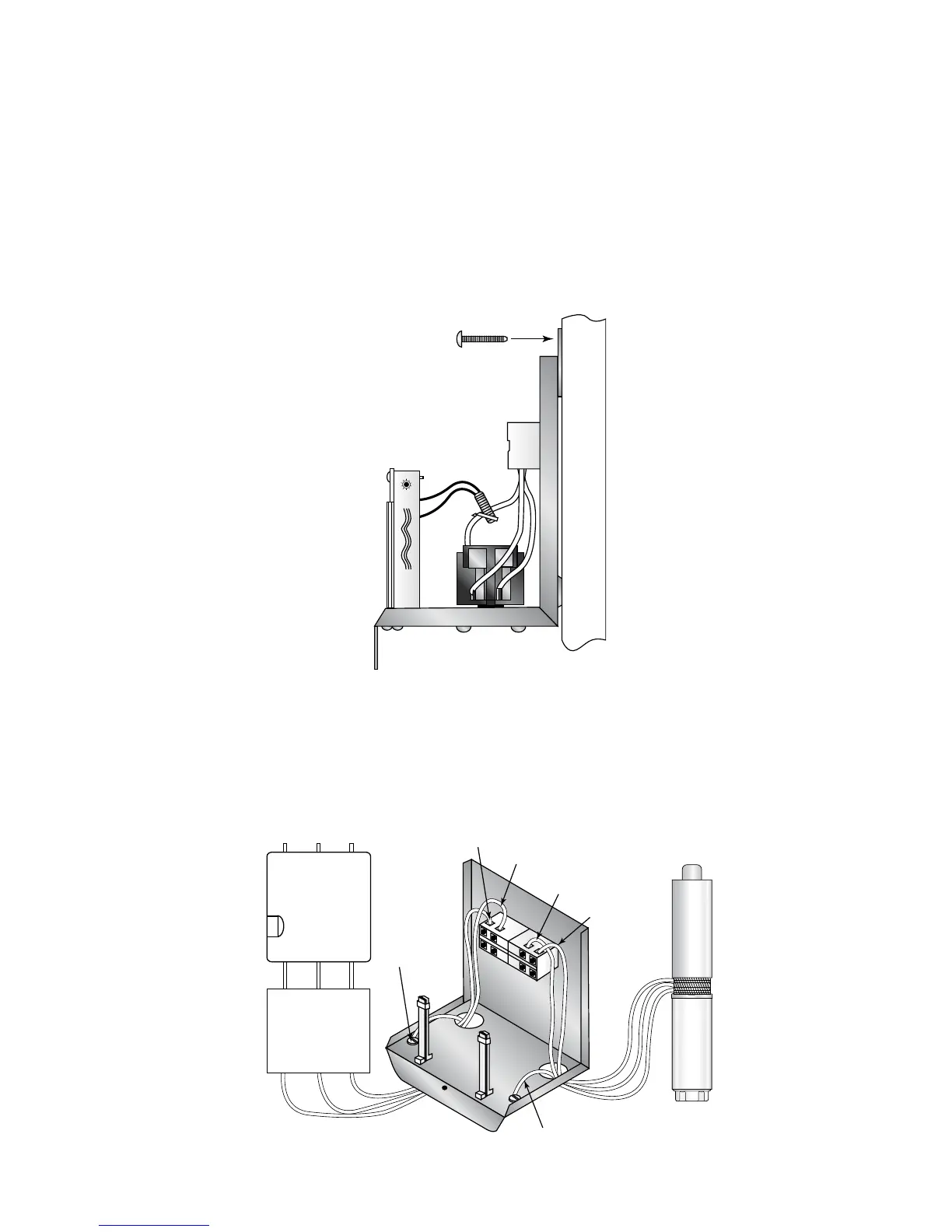

Montar la unidad Pumptec-Plus en una ubicación práctica para el tendido eléctrico. Evite la luz solar,
lluvia o nieve directas.
4. Conecte el suministro eléctrico y el motor
Revisar para asegurarse de que la alimentación de 230 voltios se ha desconectado. Conectar la unidad
Pumptec-Plus al motor de la bomba y la línea de CA de 230 voltios de acuerdo a los diagramas de
instalación de alambres bilares o trilares de abajo. Pumptec-Plus puede conectase en el circuito antes
o después del interruptor de presión, interruptor del otador u otro interruptor de control del sistema.
SUPERFICIE DE MONTAJE
TORNILLO
s ¡ADVERTENCIA
!
ADVERTENCIA
DESCONECTAR LA ALIMENTACIÓN EN EL PANEL PRINCIPAL
antes de instalar, cablear o dar mantenimiento a la unidad
Pumptec-Plus. Se puede presentar una descarga eléctrica grave
o fatal si no se desconecta la alimentación.
INTERRUPTOR
DE PRESIÓN
U OTRO
CONTROL
DESCONEXIÓN
CON FUSIBLE O
INTERRUPTOR
TERMO-
MAGNÉTICO
TIERRA
TIERRA
TIERRA
L2
L2
M1
M2
L1
L1
TIERRA
TIERRA L2 L1
L2 L1
BOMBA Y
MOTOR
INSTALACIÓN BIFILAR
