Freewing Me-262 - Installation Guide; Main Wing Assembly

组装部份
提示：
1．组装过 程中 ，请 仔细对照说明书 ，如 有任 何疑问，可 以联 系您 购买 产品的经销 商， 或者 联系我们公司邮 箱
来寻求 帮助 。
2．本说明 书是 以ARF作 为参 考制作。
freewing@sz-freewing.com
Install
1.When install, please read the manual carefully. if you have any questions, kindly contact with your distributor,
or contact us on freewing@sz-freewing.com
2.The manual was based on ARF version as a reference
Note:
3. 组装 过程中,请参考P13页面,查 看螺丝正确 的应 用位 置。
3.Before install, please refer to P13, check correctly the screw position.

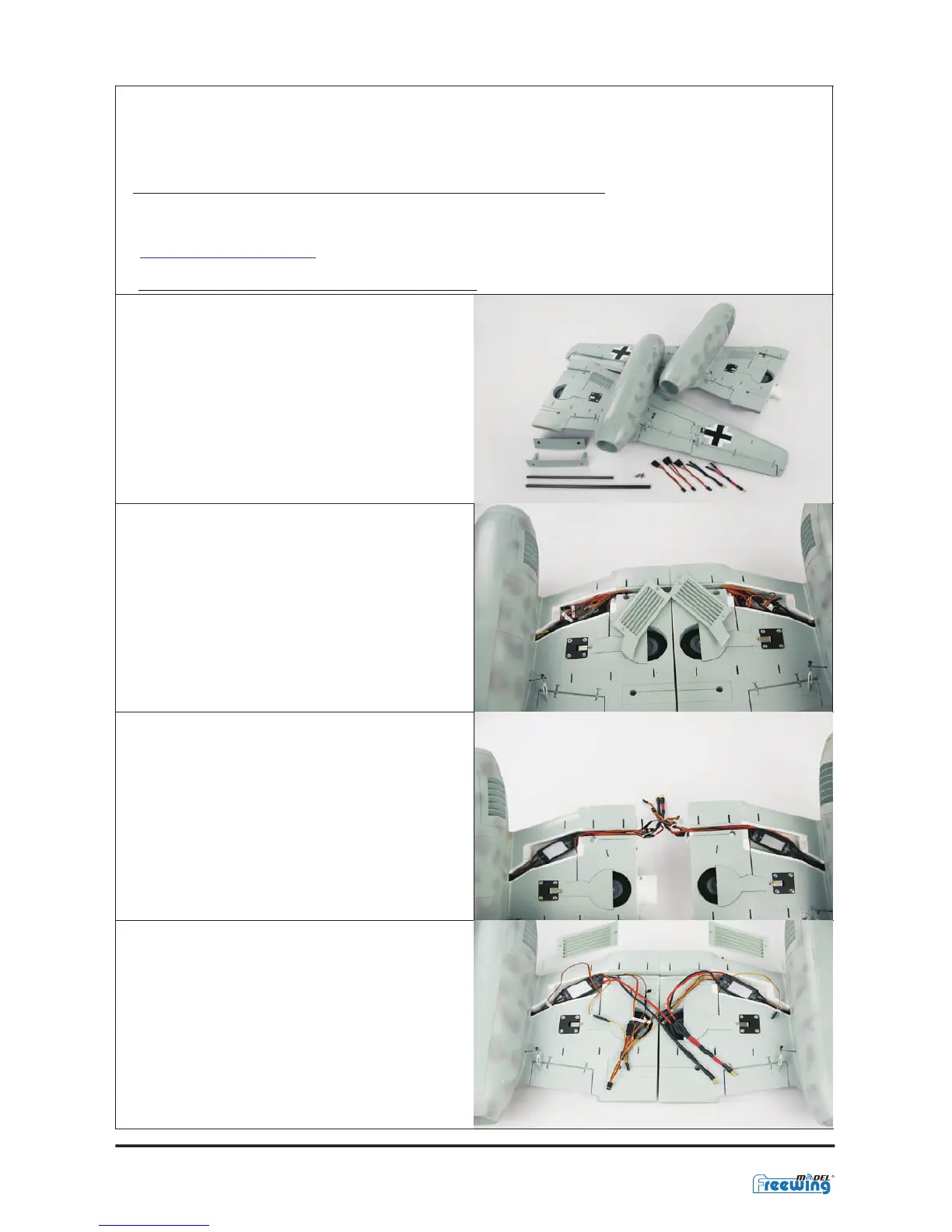

First, prepare spareparts as the right photo shown, install
main wing.
-The left, right main wing
-Main wing fix plastic pieces(2pcs).
-Screws PA4*15(4PCS),Y-wire(4pcs).Motor extend wire(2pcs)
-Carbon rod
Remove the left and right main wing ESC
postion plastic intake gate.
如右图所示，整 理好各种连接 线；
The left aileron
The right aileron
The left flap
The right flap
ESC signal wire(left)
ESC signal wire(right)
首先，如右图所 示 ， 准 备以下配件，安 装 主 翼 ；
-左、右主翼；
-主翼固定塑料件 （ 前 ） 、主翼固定塑料 件 （ 后 ）
-螺丝 PA4*15 （4PCS） ；Y线 (4pcs) ; 电调延长线 (2pcs)
-碳纤管
拆下左右主翼电 调位置塑料进 气栅；
Sort out all kinds connect wire.
Connect Y-wire and ESC extend wire.
The left main wing ESC input(red”+”)
The right main wing ESC input(red”+”)
The left main wing ESC input(black”-”)
The right main wing ESC input(black”-”)
Item No.: F3801
产品 编号:
-5 -
版本 号:
Version No.: F3801-V01
F3801-V01
