1. Remove junction box.
Remove junction box cover by removing three
screws from front. Remove junction box by
taking out top, rear and side screws.
See Figure 3.
FRP017
UNIT
CONNECTOR
JUNCTION BOX
JUNCTION BOX COVER
High
Med
Low
Fan
Cool
Heat
Fan Speed Mode
Temperature
Power

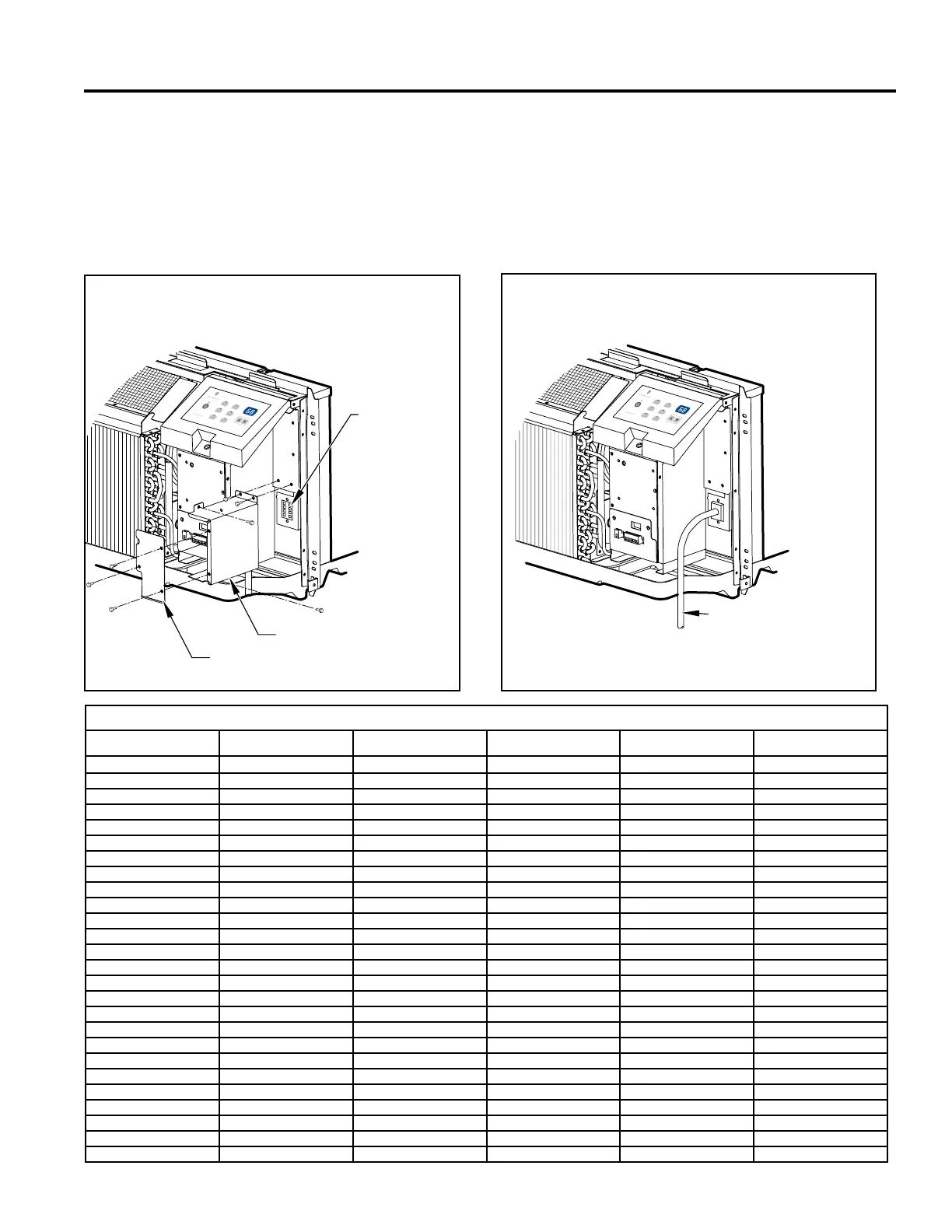

Figure 3
Junction Box Location
Figure 4
Power Connection
FRP018
ACCESSORY
POWER SUPPLY CORD
OR HARD WIRE
High
Med
Low
Fan
Cool
Heat
Fan Speed Mode
Temperature
Power
1. Connect accessory power supply cord. See
Figure 4.
Units must be installed using the appropriate
power supply kit. See Table 2 below for power
cord accessory options and ratings. These
connections must be followed.
Installation Instructions POWER CORD ACCESSORY KIT
TABLE2
Model HeaterkW PowerCordKit Voltage Amperage Receptacle
PDE07K 0.0 PXPC23000 230/208 15 NEMA6-15r
PDE/PDH07K 2.0 PXPC23015 230/208 15 NEMA6-15r
3.0 STD 230/208 20 NEMA6-20r
PDE09K 0.0 PXPC23000 230/208 15 NEMA6-15r
PDE/PDH09K 2.0 PXPC23015 230/208 15 NEMA6-15r
3.0 STD 230/208 20 NEMA6-20r
5.0 PXPC23030 230/208 30 NEMA6-30r
PDE12K 0.0 PXPC23000 230/208 15 NEMA6-15r
PDE/PDH12K 2.0 PXPC23015 230/208 15 NEMA6-15r
3.0 STD 230/208 20 NEMA6-20r
5.0 PXPC23030 230/208 30 NEMA6-30r
PDE15K 0.0 PXPC23000 230/208 15 NEMA6-15r
PDE/PDH15K 2.0 PXPC23015 230/208 15 NEMA6-15r
3.0 PXPC23020 230/208 20 NEMA6-20r
5.0 STD 230/208 30 NEMA6-30r
PDE/PDH07R 2.0 PXPC26515 265 15 NEMA6-15r
3.0 STD 265 20 NEMA6-20r
PDE/PDH09R 2.0 PXPC26515 265 15 NEMA6-15r
3.0 STD 265 20 NEMA6-20r
5.0 PXPC26530 265 30 NEMA6-30r
PDE/PDH12R 2.0 PXPC26515 265 15 NEMA6-15r
3.0 STD 265 20 NEMA6-20r
5.0 PXPC26530 265 30 NEMA6-30r
PDE/PDH15R 2.0 PXPC26515 265 15 NEMA6-15r
3.0 PXPC26520 265 20 NEMA6-20r
5.0 STD 265 30 NEMA6-30r
