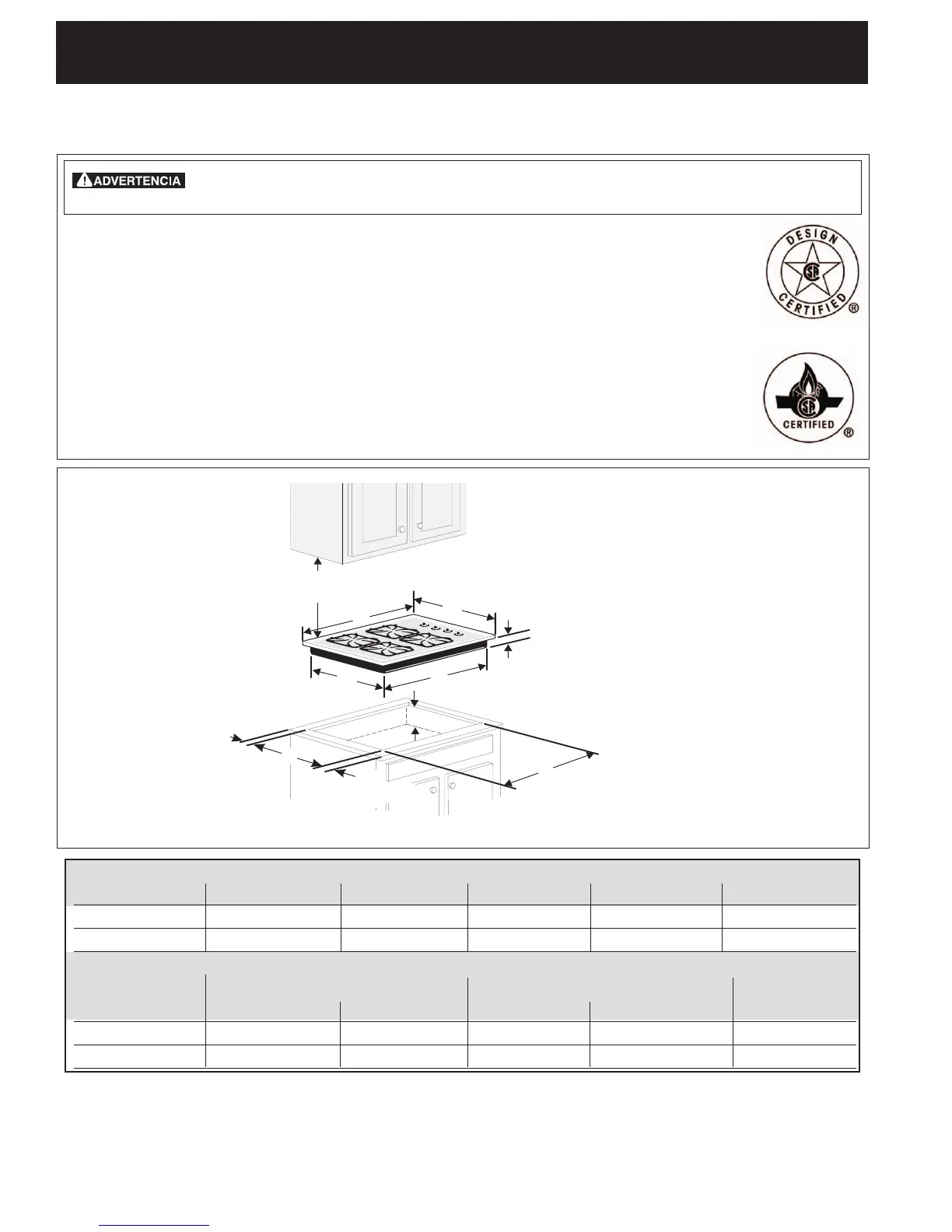

Frigidaire 36" - Page 10

INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36)
LA INSTALACIÓN Y EL SERVICIO DEBEN SER REALIZADOS POR UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR ELÉCTRICO LOCAL.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS
318201464 (0603) Rev. B
English - pages 1-9
Español - páginas 10-18
Français -pages 19-26
Diagrama de la instalación alámbrica 27-28
Todas las dimensiones se dan en pulgasdas (cm).
La dimensión F incluye un espacio de 5" por debajo de la plancha de cocinar para la conexión
de la línea de suministro de gas.
NOTA: Se adjunta los diagramas de cables de esta plancha de cocinar con el libreta.
Dimensiones
del hueco de
la parrilla de cocinar
Dimensiones
de la parrilla
de cocinar
2½”
(6.4 cm)
2½”
(6.4 cm)
G
30”
(76.2 cm)
Mín. *
H
A
B
C
D
E
F
Si todas las instrucciones de éste manual no son observadas a la letra, se puede
ocurrir incendios o explosiones que pueden causar daños materiales, lesiones o la muerte.
PARA SU SEGURIDAD:
— No almacene o utilice gasolina u otros vapores y liquidos inflamables cerca
de éste o cualquier otro artefacto.
— QUE HACER SI HAY FUGAS DE GAS :
• No intente de encender ningún artefacto
• No toque ningún interruptor eléctrico; no utilice ningún aparato téléfonico en su edificio.
• Llame inmediatamente el abastecedor de gas desde el teléfono de un vecino. Siga las
instrucciones del abastecedor de gas.
• En caso que no puede contactar el abastecedor de gas llame al departamento de
bomberos.
—La instalación y el servicio téléfonico deben ser realizados por un instalador
calificado, por un servicio tecnico certificado o por el abastecedor de gas.
Figura 1
DIMENSIONES DE LA PARRILLA DE COCINAR
MODELO A. ALTURA B. ANCHURA C. PROFUNDIDAD D. LARGO DE LA CAJA E. ANCHO DE LA CAJA
Modelo 30" 30 (76.2) 21¾ (55.2) 4¼ (10.8) 27 (68.6) 19 (48.3)
Modelo 36" 36 (91.4) 21¾ (55.2) 4¼ (10.8) 33¼ (84.5) 19 (48.3)
DIMENSIONES DEL HUECO DE LA PARRILLA DE COCINAR
F. ALTURA G. ANCHURA H. PROFUNDIDAD POR
MODELO MíNIMA MAXIMÁ MíNIMA MAXIMÁ DEBAJO DE LA ESTUFA*
Modelo 30" 27¼ (69.2) 28½ (72.4) 19
1
/
8
(48.6) 19¾ (50.2) 8 (20.3)
Modelo 36" 33
7
/
8
(86.1) 34¼ (87) 19
1
/
8
(48.6) 19¾ (50.2) 8 (20.3)
ensio
Imprimido en los Estados Unidos
