INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ
(Modèle pouvant être combiné à un four encastré électrique installé sous le comptoir)
23
NOTE: Si aucune
prise de courant
n'est disponible,
demandez à un
électricien qualifié
d'en installer une.
12" (30.5 cm)
8"
(20.3 cm)
10" (25.4 cm)
22"
(55.9 cm)
C
L de l'appareil
L'emplacement
recommandé pour
la prise de courant
de 120V avec
contact de mise à la
terre se trouve sur le
mur arrière.
C
L de l'appareil
PLAQUE DE CUISSON
18” Max.
(45.7 cm)
5” Max.
(12.7 cm)
Manchon
évasé
4” (10.2 cm)
Prise de
120V/60Hz
mise à la terre
Mur de
droite de
l'armoire
Régulateur de
pression
Manchon
évasé
Tube en métal flexible pour
conduit d'alimentation en gaz
Mur de l'armoire gauche
ou mur de séparation
6 ½” Min.
(16.5 cm)

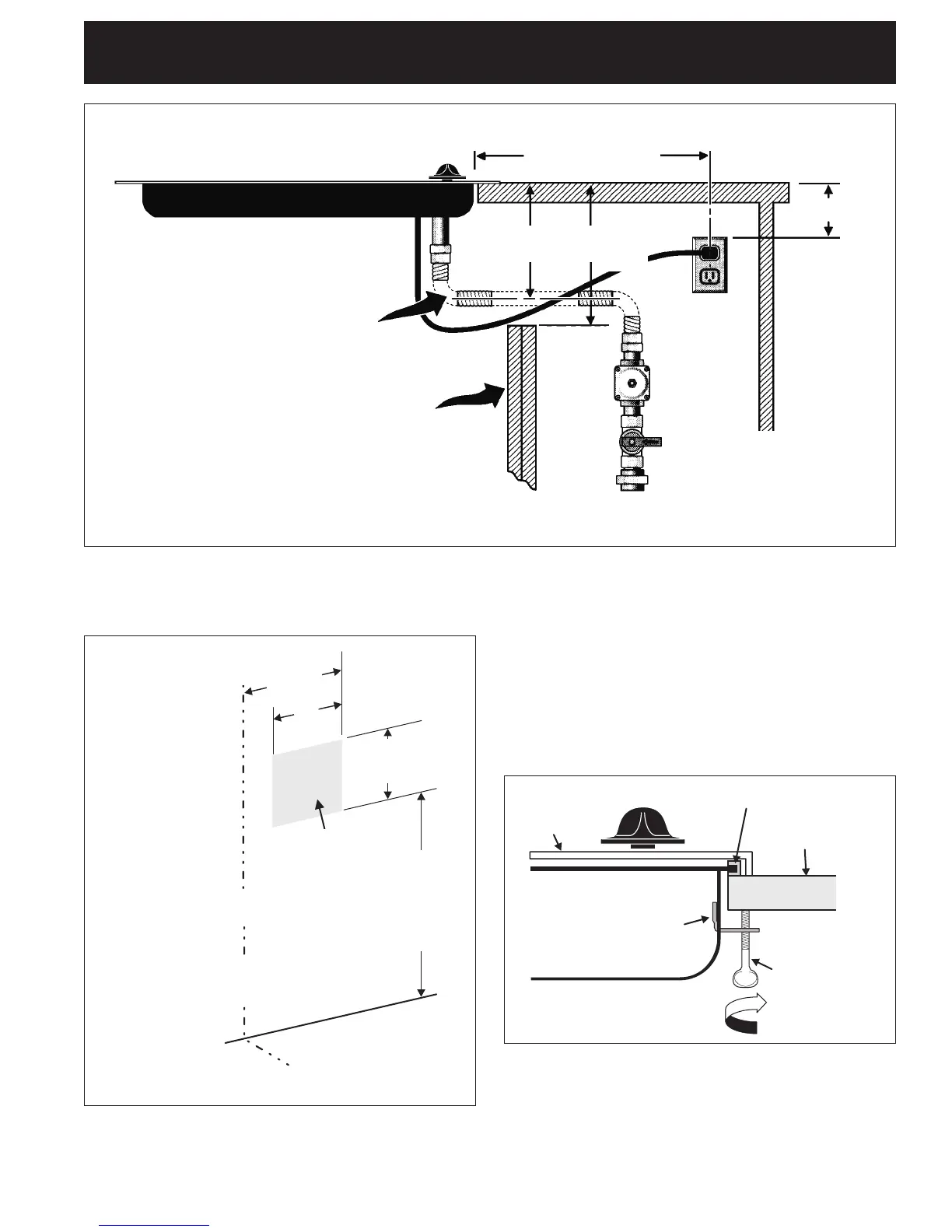

Figure 4 – INSTALLATION TYPIQUE D'UNE TABLE DE CUISSON À GAZ
AU-DESSUS D'UN FOUR ENCASTRÉ ÉLECTRIQUE INSTALLÉ SOUS LE COMPTOIR
Armoire
Instructions de fixation
Une fois l’appareil installé dans l’ouverture du comptoir,
fixez-le tel qu’indiqué.
Pour la fixation, insérez l’équerre de fixation en plaçant le
côté en retrait de celle-ci dans la fente se trouvant sur cha-
que côté de l’élément. Insérez la vis à oreilles à travers
l’équerre de fixation jusqu’à ce qu’elle entre en contact
avec le dessous du comptoir. Serrez jusqu’à ce que l’appa-
reil s’enfonce dans son emplacement.
Robinet d'arrêt manuel
(L'accès au robinet d'arrêt
doit être facile)
Plaque de
cuisson
Joint d'étanchéité
Comptoir
Support de
retenu
Vis
Figure 6
Emplacement de la prise de courant
murale
Installation de l'appareil
1. Inspectez visuellement la plaque de cuisson.
2. Placez la plaque de cuisson dans l'ouverture du comptoir.
NOTE: Ne calfeutrez pas la plaque de cuisson. Elle doit
pouvoir être enlevée du comptoir pour réparation si
nécessaire.
Figure 5
