INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ
(Modèle pouvant être combiné à un four encastré électrique installé sous le comptoir)
22
* Un maximum de 5” (12.7 cm)
est permis si aucune table de
cuisson n’est installée au dessus
de l’appareil.
** Une distance minimale de 32"
(81.3 cm) est requise entre le
dessous du comptoir et le haut
de la plaque de bordure.
G
F
E
Utiliser un contreplaqué de ¾” (1.9 cm) monté
sur deux solives, dont l’arête est à égalité avec
le coup-de-pied. Il doit supporter une charge de
150 livres (68 kg).
Découper une ouverture dans le
plancher en bois de 9” x 9” (22.9
cm X 22.9 cm) minimum, distant de
2" (5.1 cm) du mur gauche, pour y
conduire le câble armé vers la boîte
de raccordement.
4 ½” Max.*
(11.4 cm Max.*)
Approx. 3”
(7.6 cm)
32” Min.**
(81.3 cm Min.**)
36” Min.
(91.4 cm Min.)

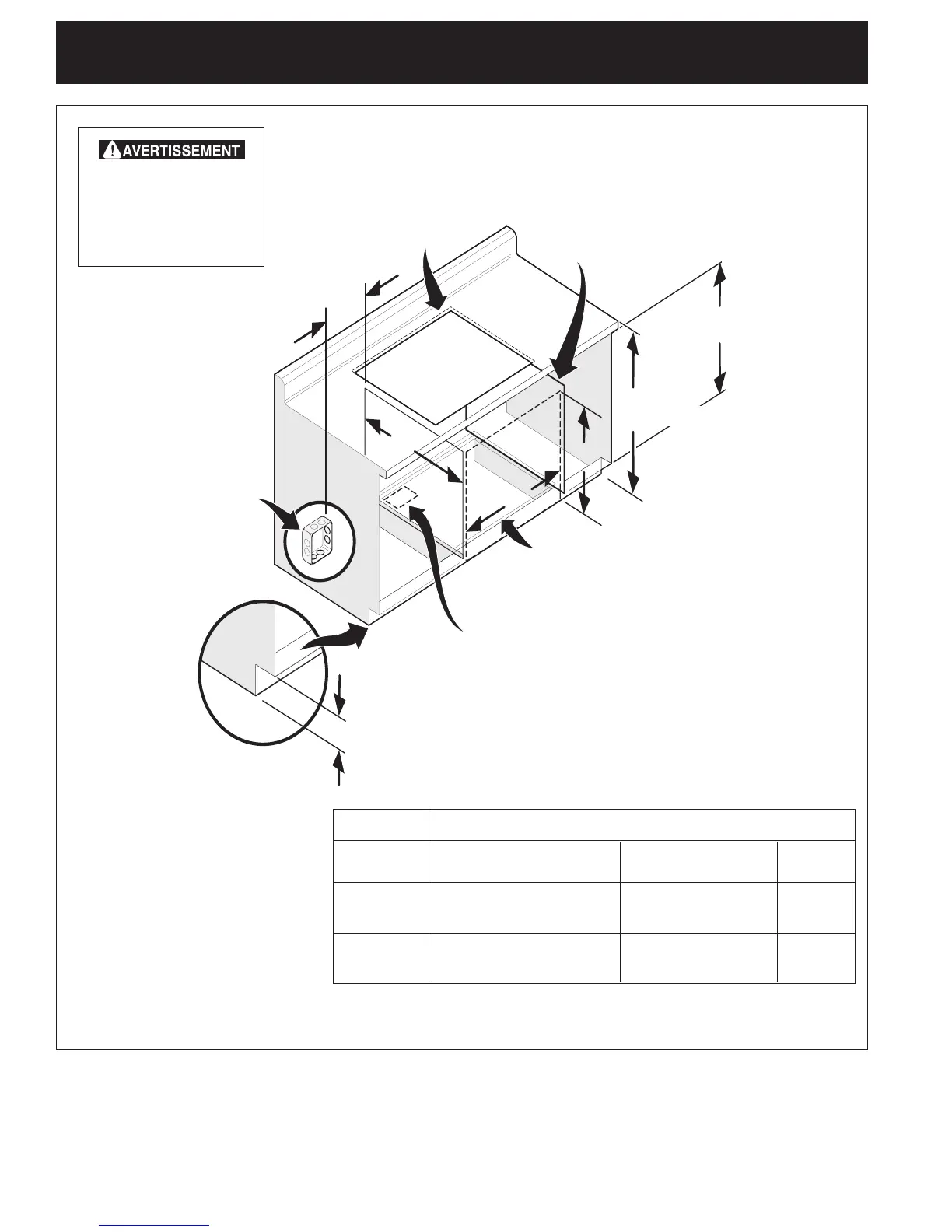

Figure 3 – INSTALLATION TYPIQUE D'UN FOUR ENCASTRÉ ÉLECTRIQUE SOUS LE COMPTOIR
ET D'UNE TABLE DE CUISSON AU-DESSUS
Les attaches anti-
versement doivent être
utilisées pour retenir le
four encastré aux
armoires.
Cette table de cuisson peut-
être installée au dessus de cer-
tains modèles de four encas-
trés électriques.
Boîte de raccorde-
ment et mise à la
terre de 208/240
Volts.
Des panneaux latéraux de séparation doivent
être installés pour isoler l’appareil des armoires
accolées. La hauteur des panneaux doit permet-
tre l’installation des modèles de tables de cuis-
son approuvées. Reportez-vous aux informa-
tions typiques d’une table de cuisson à gaz ins-
tallée au-dessus d’un four encastré électrique
installé sous le comptoir.
DIMENSIONS DE DÉCOUPAGES (pouces (cm))
Type de four E F G
Min. Max. Min. Max.
30" 27¼" - 28
5
/
8
" 28½" - 29" 23½"
(76.2 cm) (69.2 cm) - (72.7 cm) (72.4 cm) - (73.7 cm) (59.7 cm)
27" 27¼" - 28
5
/
8
"24
7
/
8
" - 25¼" 23½"
(68.6 cm) (69.2 cm) - (72.7 cm) (63.1 cm) (64.1 cm) (59.7 cm)
