INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36 pulgadas)
12

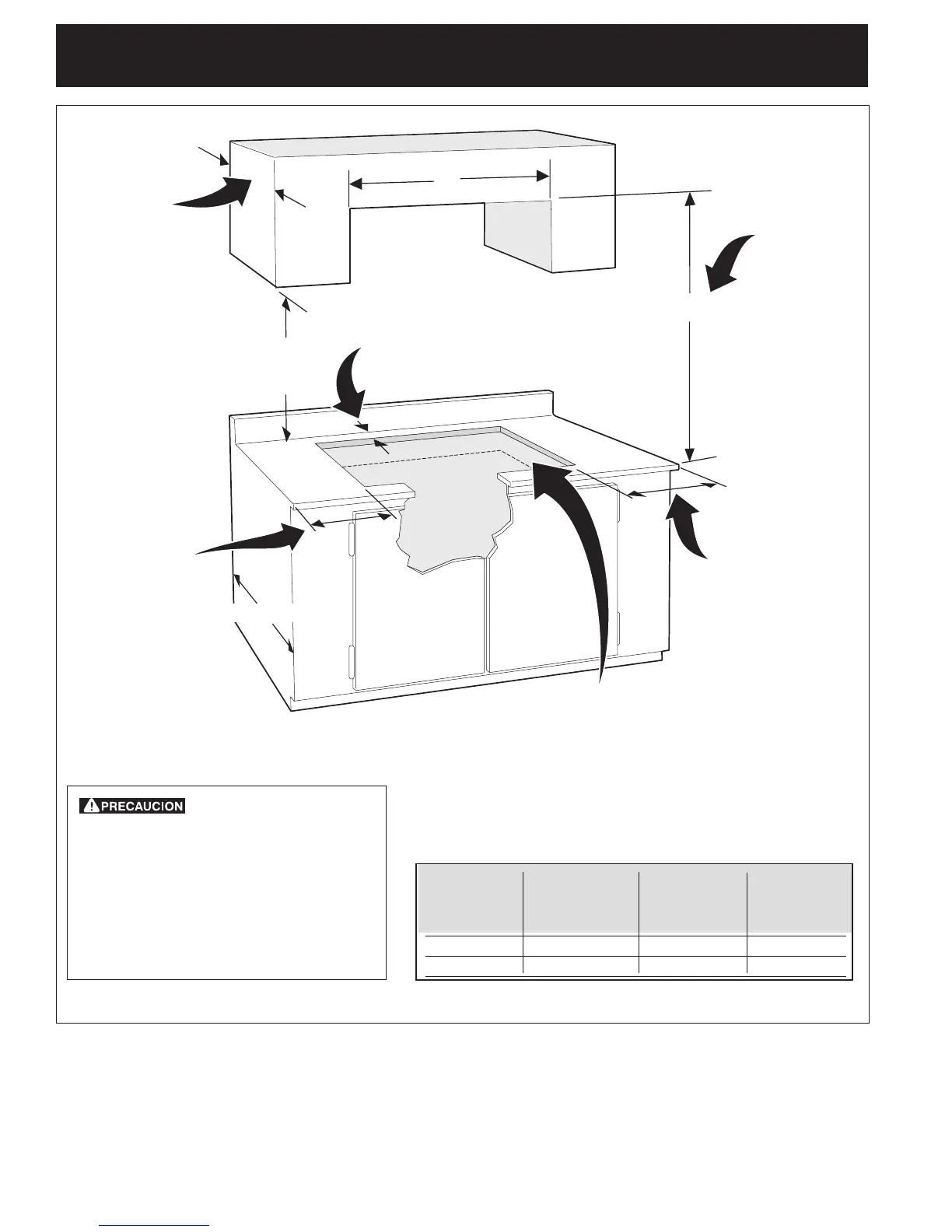

Figura 2 – DESEÑO DEL ARMARIO
Para eliminar el riesgo de
alargar sobre los unidades en calentamiento
de la superficie, debería evitarse el espacio
de almacenamiento del armario, ubicado
sobre las unidades de la superficie. Si se
cuenta con este espacio, se puede disminuir
el peligro instalando una cubierta de cocina
que se extienda horizontalmente en 5" (12.7
cm) mínimo por sobre la parte inferior
delantera en los armarios.
MODELO DE A B. Espacio C. Espacio
PLANCHA DE mínimo desde el mínimo desde
COCINAR DE lado izquierdo el lado derecho
30" Cooktop 30" (76.2 cm) 5" (12.7 cm) 5" (12.7 cm)
36" Cooktop 36" (91.4 cm) 5" (12.7 cm) 5" (12.7 cm)
A
1½" (3.8 cm) Mínimo Distancia
entre el borde posterior del
hueco y la más cerca superficie
combustible por encima del
mostrador.
18" Min.
(45.7 cm)
Espacio
24" (61 cm)
C
B
Máx. profundidad
de gabinetes
instalados por
encima de la
plancha de
empotar es 13"
(33 cm).
30" (76.2 cm)
Mínimo de
espacio entre
la parte
superio de la
plataforma de
la plancha de
cocinar y el
fondo de una
madera non
protegida o
armario
metálico.
No es posible utilisar cajones con
esta parrilla de cocinar porqué la
caja de empalme se extiende de
3
5
/
32
" (8.02 cm) por encima de la
superficie del mostrador.
