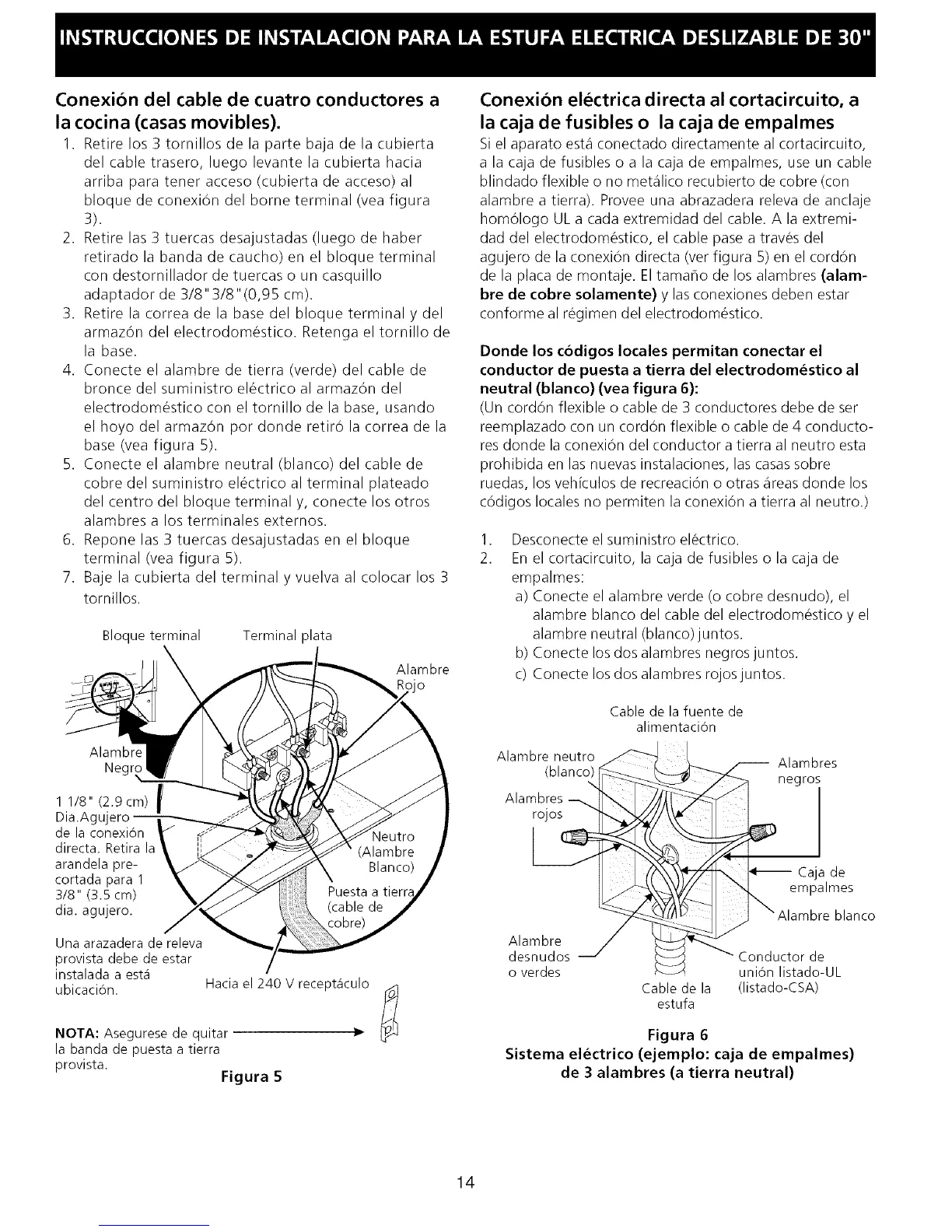

Conexion del cable de cuatro conductores a
la cocina (casas movibles).
1. Retire los 3 tornillos de la parte baja de la cubierta
del cable trasero, luego levante la cubierta hacia
arriba para tener acceso (cubierta de acceso) al
bloque de conexion del borne terminal (vea figura
3).
2. Retire las 3 tuercas desajustadas (luego de haber
retirado la banda de caucho) en el bloque terminal
con destornillador de tuercas o un casquillo
adaptador de 3/8" 3/8" (0,95 cm).
3. Retire la correa de la base del bloque terminal y del
armazon del electrodom_stico. Retenga el tornillo de
la base.
4. Conecte el alambre de tierra (verde) del cable de
bronce del suministro el_ctrico al armazon del
electrodom_stico con el tornillo de la base, usando
el hoyo del armazon por donde retiro la correa de la
base (vea figura 5).
5. Conecte el alambre neutral (blanco) del cable de
cobre del suministro electrico al terminal plateado
del centro del bloque terminal y, conecte los otros
alambres a los terminales externos.
6. Repone las 3 tuercas desajustadas en el bloque
terminal (vea figura 5).
7. Baje la cubierta del terminal y vuelva al colocar los 3
tornillos.
Bloque terminal Terminal plata
Alambre
Alambre
Negr
1 1/8" (2.9 cm) I
Dia.Ac
de la conexi6n
directa. Retirala
arandela pre-
cortada para 1
3/8" (3.5 cm)
dia. agujero.
Una arazadera de releva
provista debe de estar
instalada a est.1
ubicaci6n. Hacia el 240 V recept_iculo
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
Figura 5
S
Conexion electrica directa al cortacircuito, a
la caja de fusibles o la caja de ernpalrnes
Si el aparato esta conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no metalico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homologo UL a cada extremidad del cable. A la extremi-
dad del electrodom_stico, el cable pase a traves del
agujero de la conexi6n directa (ver figura 5) en el cord6n
de la placa de montaje. Eltamaho de los alambres (alam-
bre de cobre solamente) y las conexiones deben estar
conforme al regimen del electrodom_stico.
Donde los c6digos locales permitan conectar el
conductor de puesta a tierra del electrodorn&stico al
neutral (blanco) (yea figura 6):
(Un cord6n flexible o cable de 3 conductores debe de ser
reemplazado con un cord6n flexible o cable de 4 conducto-
res donde la conexi6n del conductor a tierra al neutro esta
prohibida en las nuevas instalaciones, lascasas sobre
ruedas, los vehiculos de recreacion o otras areas donde los
c6digos locales no permiten la conexi6n a tierra al neutro.)
.
2.
Desconecte el suministro electrico.
En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del electrodom_stico y el
alambre neutral (blanco)juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte losdos alambres rojosjuntos.
Cable de la fuente de
alimentaci6n
Alambre neutro Alambres
(blanco)
\ negros
Alambres
rojos
Alambre
desnudos
o verdes
Cable de la
estufa
Caja de
empalmes
blanco
Conductor de
uni6n listado-UL
(listado-CSA)
Figura 6
Sistema el&ctrico (ejemplo: caja de ernpalrnes)
de 3 alarnbres (a tierra neutral)
14
