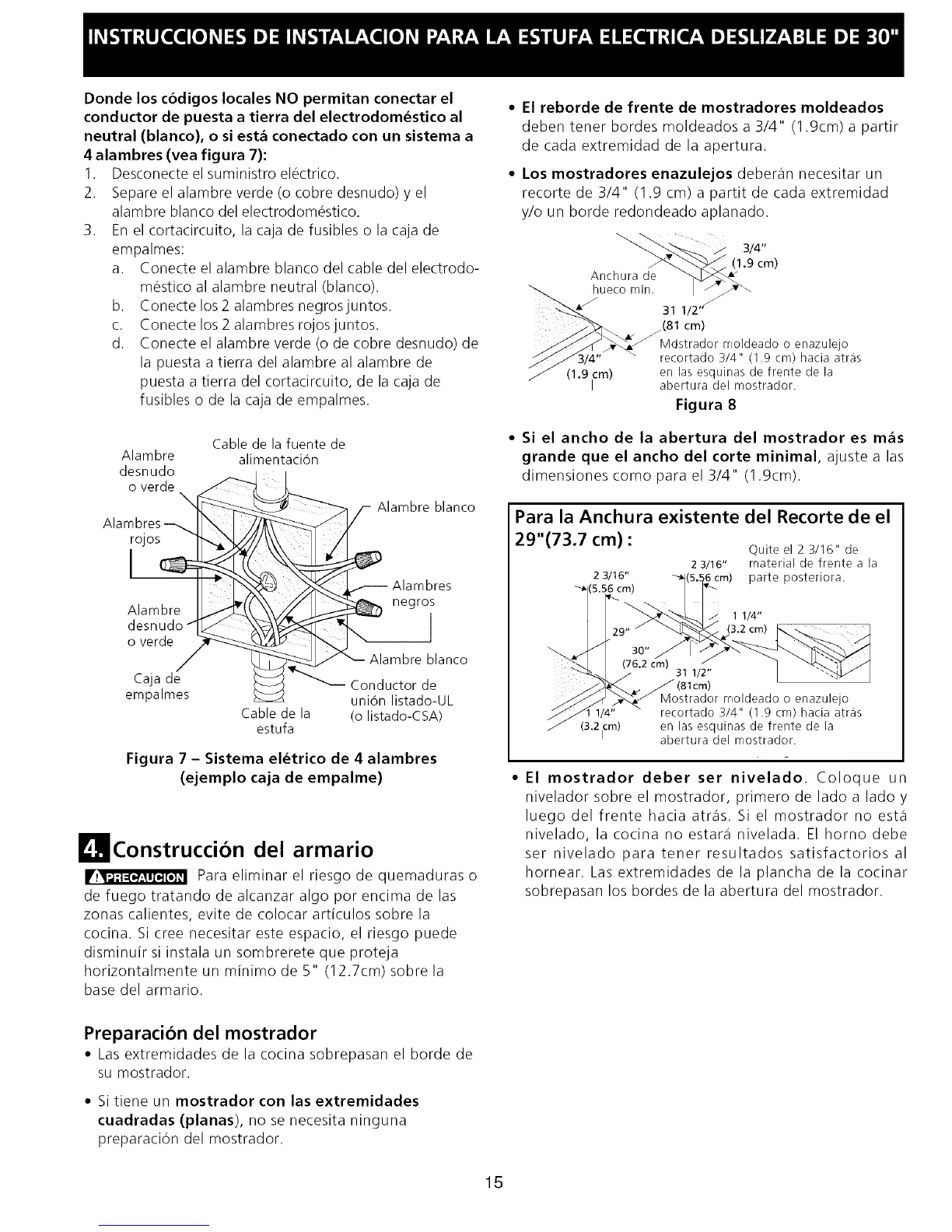

Donde los c6digos locales NO permitan conectar el
conductor de puesta a tierra del electrodom6stico al
neutral (blanco), o si est_ conectado con un sistema a
4 alambres (vea figura 7):
1. Desconecte el suministro electrico.
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodom6stico.
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a. Conecte el alambre blanco del cable del electrodo-
m6stico al alambre neutral (blanco).
b. Conecte los 2 alambres negrosjuntos.
c. Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo) de
la puesta a tierra del alambre al alambre de
puesta a tierra del cortacircuito, de la caja de
fusibles o de la caja de empalmes.
Alambre
desnudo
o verde
Alambres _
rojos
I
Alambre
desnudo
o verde
Cable de la fuente de
alimentaci6n
Alambre blanco
Alambres
negros
blanco
Caja de Conductor de
empalmes uni6n listado-UL
Cable de la (o listado-CSA)
estufa
Figura 7 - Sistema el6trico de 4 alambres
(ejemplo caja de empalme)
l construcci6n del armario
Para eliminar el riesgo de quemaduras o
de fuego tratando de alcanzar algo pot encima de las
zonas calientes, evite de colocar articulos sobre la
cocina. Si cree necesitar este espacio, el riesgo puede
disminuir si instala un sombrerete que proteja
horizontalmente un minimo de 5" (12.7cm) sobre la
base del armario.
• El reborde de frente de mostradores moldeados
deben tener bordes moldeados a 3/4" (1.9cm) a partir
de cada extremidad de la apertura.
• Los mostradores enazulejos deberan necesitar un
recorte de 3/4" (1.9 cm) a partit de cada extremidad
y/o un borde redondeado aplanado.
3/4"
(1.9 cm)
Anchura de
hueco min.
31 1/2 '''j
/(81 cm)
Mdstrador rnoldeado o enazulejo
recortado 3/4" (1.9 cm) hacia atras
(1.9 icm) en las esquinas de frente de la
abertura del mostrador.
Figura 8
• Si el ancho de la abertura del mostrador es m_s
grande que el ancho del corte minimal, ajuste a las
dimensiones como para el 3/4" (1.9cm).
Para la Anchura existente del Recorte de el
29"(73.7 cm) : Quite el 2 3/16" de
2 3/16" material de frente a la
2 3/16" cm) parte posterJora.
6 cm)
1 1/4"
(3.2 cm)
(3.2 icm)
Mostrador rnoldeado o enazulejo
recortado 3/4" (1.9 cm) hacia atr_is
en las esquinas de frente de la
abertura del rnostrador.
• El mostrador deber ser nivelado. Coloque un
nivelador sobre el mostrador, primero de lado a lado y
luego del frente hacia arras. Si el mostrador no esta
nivelado, la cocina no estara nivelada. El horno debe
ser nivelado para tener resultados satisfactorios al
hornear. Las extremidades de la plancha de la cocinar
sobrepasan los bordes de la abertura del mostrador.
Preparacion del mostrador
° Las extremidades de la cocina sobrepasan el borde de
su mostrador.
• Si tiene un mostrador con las extremidades
cuadradas (planas), no se necesita ninguna
preparacion del mostrador.
