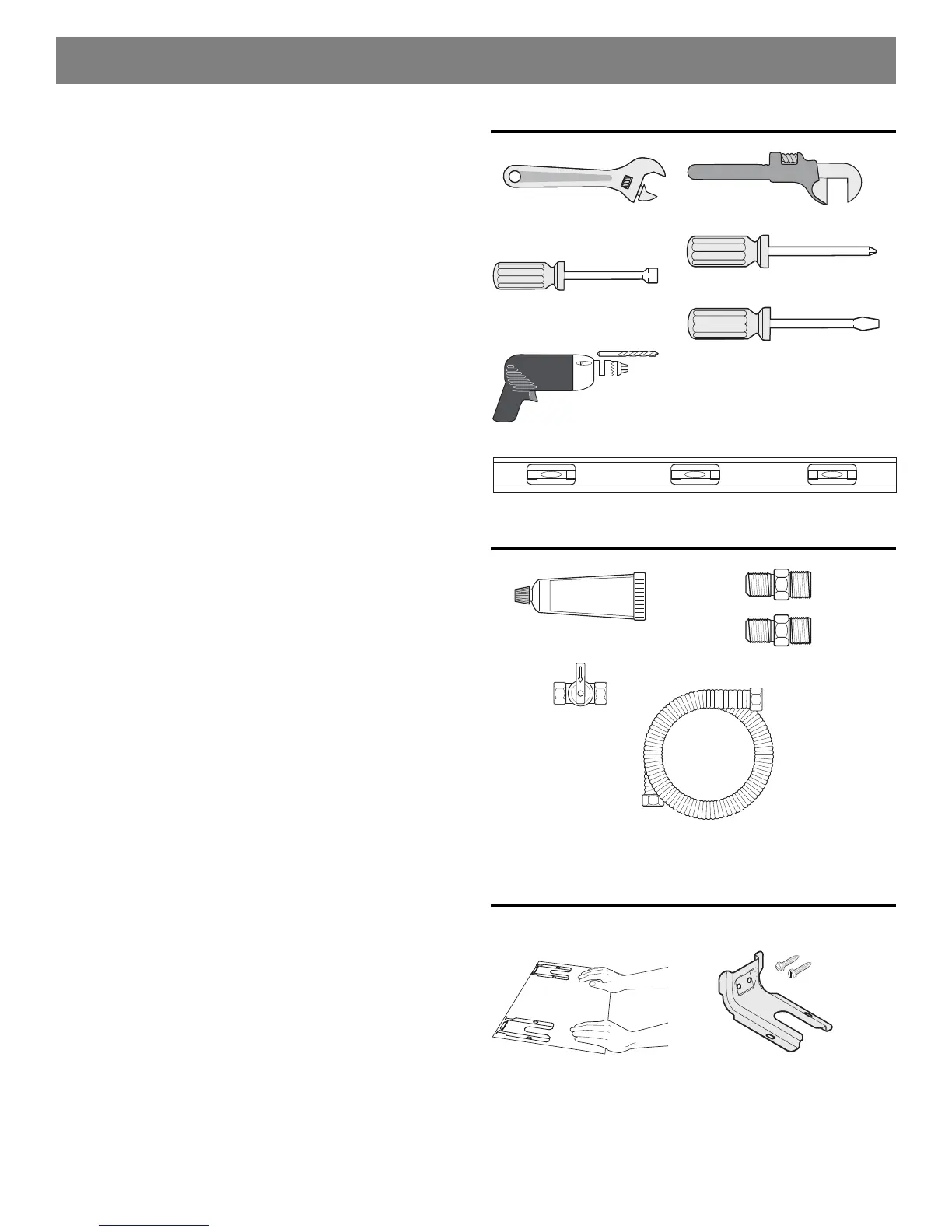

Herramientas necesarias
(Utilice lentes de seguridad cuando use las herramientas):
Para nivelar las patas e instalar el soporte antivuelco
• Llave regulable o pinzas Channel-Lock (Fig. a)
• Destornillador para tuercas de 5/16” o destornillador plano (Fig. b)
• Taladro eléctrico y broca de 1/8” de diámetro (si se instala en
estructuras de concreto, una broca para mampostería de 3/16”)
(Fig. c)
• Nivel (Fig. d)
Para la conexión del suministro de gas
• Llave ajustable y llave inglesa (fi guras a y e)
Para el ajuste de la llama del quemador
• Destornillador Phillips y destornillador plano pequeño (fi guras f y
g)
Materiales necesarios:
• Sellador de unión de tuberías que sea resistente a la acción del
gas LP/propano (Fig. h)
• Válvula de cierre manual del suministro de gas (Fig. i)
• Se debe diseñar un conducto fl exible nuevo metálico para el arte-
facto (1/2” NPT x 3/4” o 1/2” de diámetro interno) que debe estar
certifi cado por CSA International. Debido a que las tuberías rígidas
no permiten el movimiento de la estufa, recomendamos el uso de
un conducto fl exible nuevo (de 4 a 5 pies de largo [de 1,20 a 1,50
m]) para cada instalación nueva o para reinstalaciones adiciona-
les. (Fig. j)
• Utilice adaptadores de conexión doble nuevos (1/2” NPT x 3/4” o
1/2” de diámetro interno) (Fig. k)
Materiales proporcionados con el
electrodoméstico:
• Plantilla del soporte antivuelco (Fig. l)
• Soporte antivuelco; incluye 2 tornillos de fi jación (Fig. m)
Herramientas
Fig. f
Materiales
SELLANTE
DE TUBERÍAS
Fig. h
Fig. i
Fig. j
Fig. k
Fig. d
Fig. c
Fig. g
Fig. b
Fig. a
Fig. e
SOPORTE
ANTIVUELCO
PLANTILLA
SOPORTE
ANTIVUELCO
SOPORTE
ANTIVUELCO
Fig. l
Fig. m
Materiales proporcionados con el
electrodoméstico
INSTRUCCIONES DE INSTALACIÓN - ESTUFA INDEPENDIENTE
