4

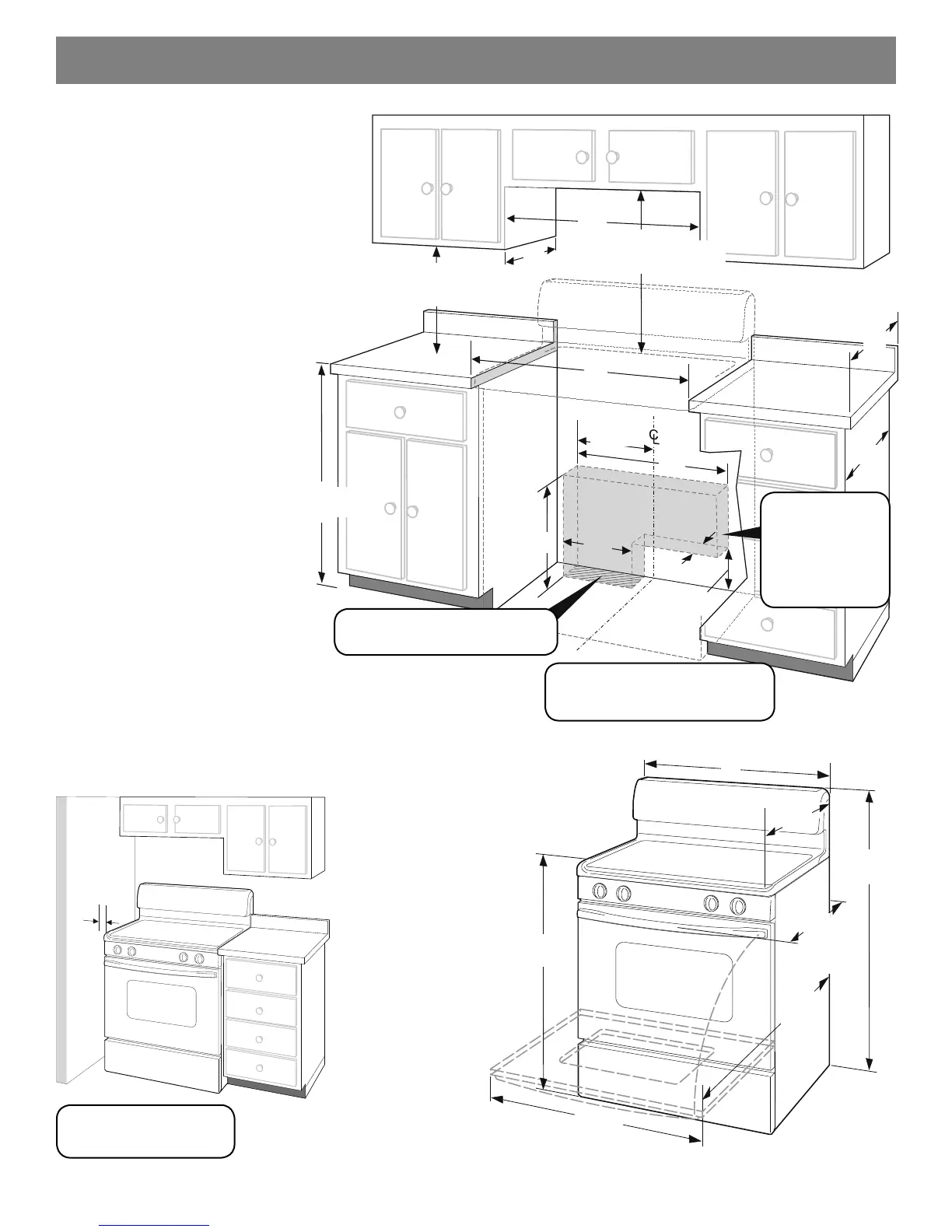

Instalación con gabinetes
Verifi que que el piso sea estable y que
haya suministros eléctrico y de gas ade-
cuados en la ubicación de instalación de
la estufa.
Debe utilizar las dimensiones que se
muestran; estas dimensiones son las
mínimas requeridas a menos que se
indique lo contrario. Estas medidas no
dejan ningún espacio por debajo de la
cubierta de cocción o en la parte trasera
de la estufa.
La superfi cie de contacto debe ser sólida
y estar a nivel.
Recuerde:
• No selle la estufa a los gabinetes latera-
les.
• No pellizque el cable de suministro
eléctrico entre la estufa y la pared tras-
era.
• Si la profundidad de los gabinetes es
mayor de 25”, el marco delantero del
horno debe extenderse por lo menos
1/2” más allá del frente del gabinete
(vea la Fig. 1).
• Todas las aberturas de la pared o del
piso donde se instale la estufa deben
ser sellados.
2”
7”
Área recomendada
para el tomacorriente
de 120 V de pared
en la parte trasera y
para la conexión a
través de la pared del
extremo de la tubería
y la válvula de cierre.
18”
Distancia mínima a los gabinetes
a cada lado de la estufa
30”
*15”
23”
30”
11-1/2”
Instalación junto a la pared
Si instala el electrodoméstico junto a la
pared, la distancia mínima a la pared de
combustible a cada lado de la estufa por
encima de las 36” debe medirse según
la potencia (BTU) del quemador más
grande (vea la Fig. 2).
36 ± 1/8”
(Ajustable)
46-5/8”
máx
puerta
abierta
29-7/8”
25-3/4”
48-1/2”
máx
30”
29-1/4”
máx
puerta cer-
rada
Fig. 1
Fig. 3
Fig. 2
10-1/2”
13”
Máx.
Área recomendada para la conexión a
través del piso del extremo de la tubería
y la válvula de cierre.
* 9.500 BTU o menos 2”
10.000 a 16.999 BTU 3”
17.000 BTU o más 5”
*
* Los modelos sin autolimpieza pueden
requerir 7 pulgadas menos de distancia
desde el piso.
INSTRUCCIONES DE INSTALACIÓN - ESTUFA INDEPENDIENTE
1” = 2,5 cm
1” = 2,5 cm
30”
Altura mínima desde la cubier-
ta hasta los gabinetes
25”
24”
36”
Estándar
1” = 2,5 cm
PARED
