Frigidaire GCCG3048AS - Vista Frontal

INSTRUCCIONES DE INSTALACIÓN DE LA CUBIERTA DE COCCIÓN A GAS
(para los modelos de 30” y 36”)
5

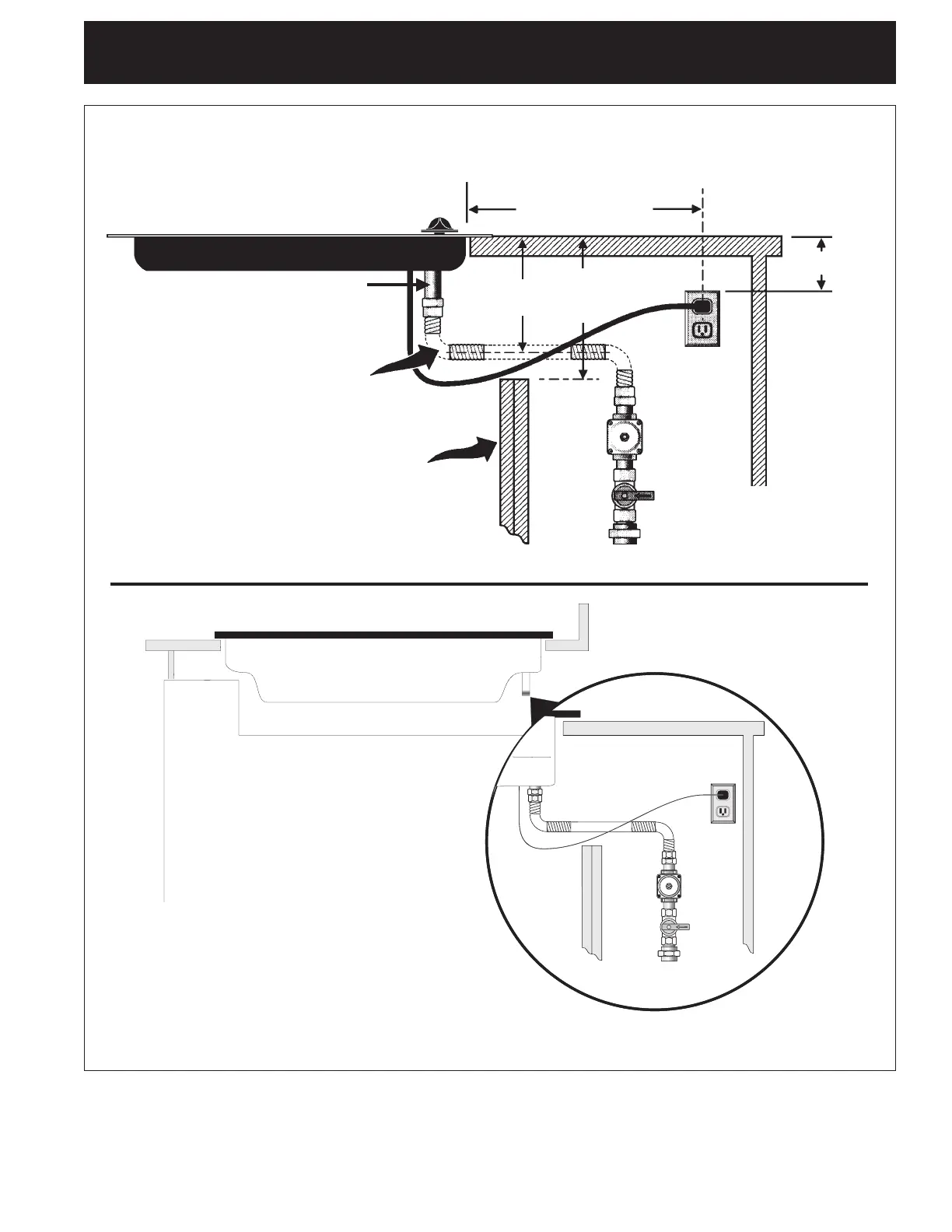

Instalación típica de una cubierta de cocción a gas sobre un
horno eléctrico empotrable instalado debajo de la encimera
CUBIERTA DE COCCIÓN A GAS
Máx. 18" (45.7 cm)
5"
(12.7 cm)
Unión
acampanada
4" (10.2 cm)
Tomacorriente
con puesta
a tierra de
120 V/60 Hz
Lado derecho
del gabinete
Regulador
de presión
Unión
acampanada
Conector flexible
Laterales del
gabinete o del
panel de relleno
Mín.
6½"
(16.5 cm)
Tubería del múltiple
Válvula de cierre manual
(accesible para el
funcionamiento de la
válvula de cierre)
Figura 4
Cubierta de cocción
Vista lateral de
la pared del horno
Vista frontal
Gabinete de la
pared del horno
