INSTRUCTIONS D’INSTALLATION CUISINIÈRE À GAZ 36”

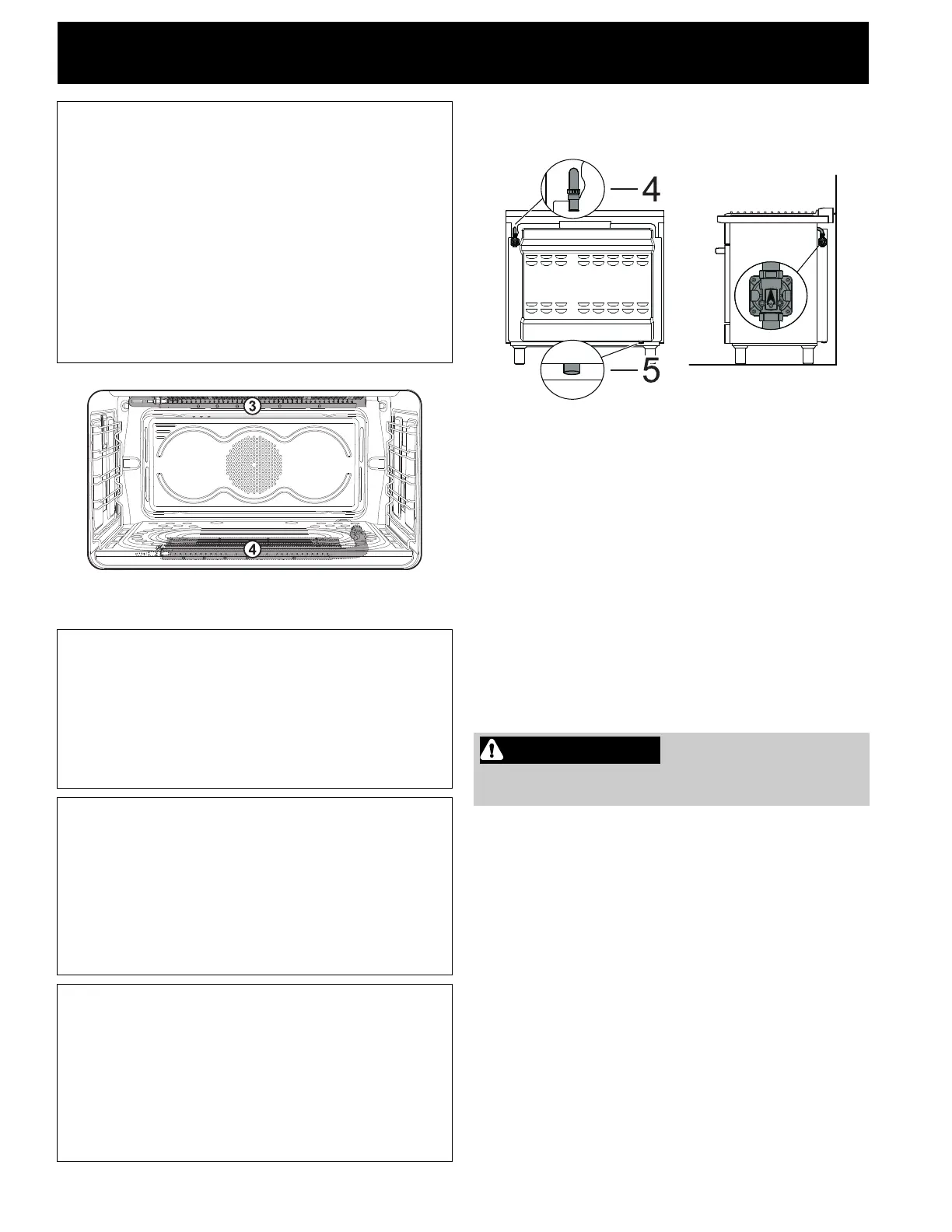

Brûleurs de la cavité du four:
3: Brûleur du gril à gaz
4: Brûleur du four
Emplacement des branchements élec-
triques et de gaz de l'appareil
4 Raccordement du gaz
5 Branchement électrique
Raccordez la conduite d'alimentation en gaz au
régulateur de pression de l'appareil à l'aide d'un
connecteur de conduite de gaz flexible de 1/2” entre
le robinet d'arrêt manuel et le régulateur de pres-
sion. Une conduite flexible en métal ou un tuyau
métallique fixe doit être utilisé pour connecter le gaz
à l'appareil. Si une conduite de gaz métallique ne
peut pas être utilisée, consultez votre électricien
local certifié ou les codes électriques locaux pour
une mise à la terre appropriée.
Vérifiez les connexions de la conduite d'alimentation
pour détecter les fuites à l'aide d'une solution
savonneuse ou d'un liquide de détection de fuites
non corrosif. N'utilisez aucune flamme d'aucune
sorte.
1. Allumez le gaz.
2. Appliquez une solution savonneuse ou un liquide
de détection de fuites non corrosif sur tous les
joints et raccords du raccordement de gaz entre
le robinet d'arrêt et la table de cuisson. Incluez
les raccords de gaz et les joints dans la table de
cuisson si les branchements peuvent avoir été
perturbés pendant l'installation. Des bulles appa-
raissant autour des raccords et des connexions
indiquent une fuite.
3. Si vous détectez une fuite, fermez le robinet
d'arrêt de gaz de la conduite d'alimentation et
serrez les raccords.
4. Revérifiez les fuites en tournant le robinet d'arrêt
de la conduite d'alimentation en gaz. Une fois le
contrôle d'étanchéité terminé (aucune bulle
n'apparaît), le test est terminé.
5. Essuyez tous les résidus de solution savonneuse
ou de liquide de détection.
Tableau des injecteurs de GPL (Pression en W.C.P. :
10”)
N° du
brûleur
12
Numéro
de
l’injecte
ur ext.
115 91
Numéro
de
l’injecte
ur int.
48 48
Tableau de puissance des brûleurs du gril à gaz et
du four
N° du
brûleur
34
Puis-
sance
(BTU)
14000 17000
Tableau des injecteurs de gaz naturel (Pression en
W.C.P. : 5”)
N° du
brûleur
34
Numéro
de
l’injec-
teur
165 180
Tableau des injecteurs de GPL (Pression en W.C.P. :
10”)
N° du
brûleur
34
Numéro
de
l’injec-
teur
110 117
AVERTISSEMENT
Installez un robinet d'arrêt
de gaz près de l'appareil. Après l’installation, il doit
être facilement accessible en cas d'urgence.
