INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36”

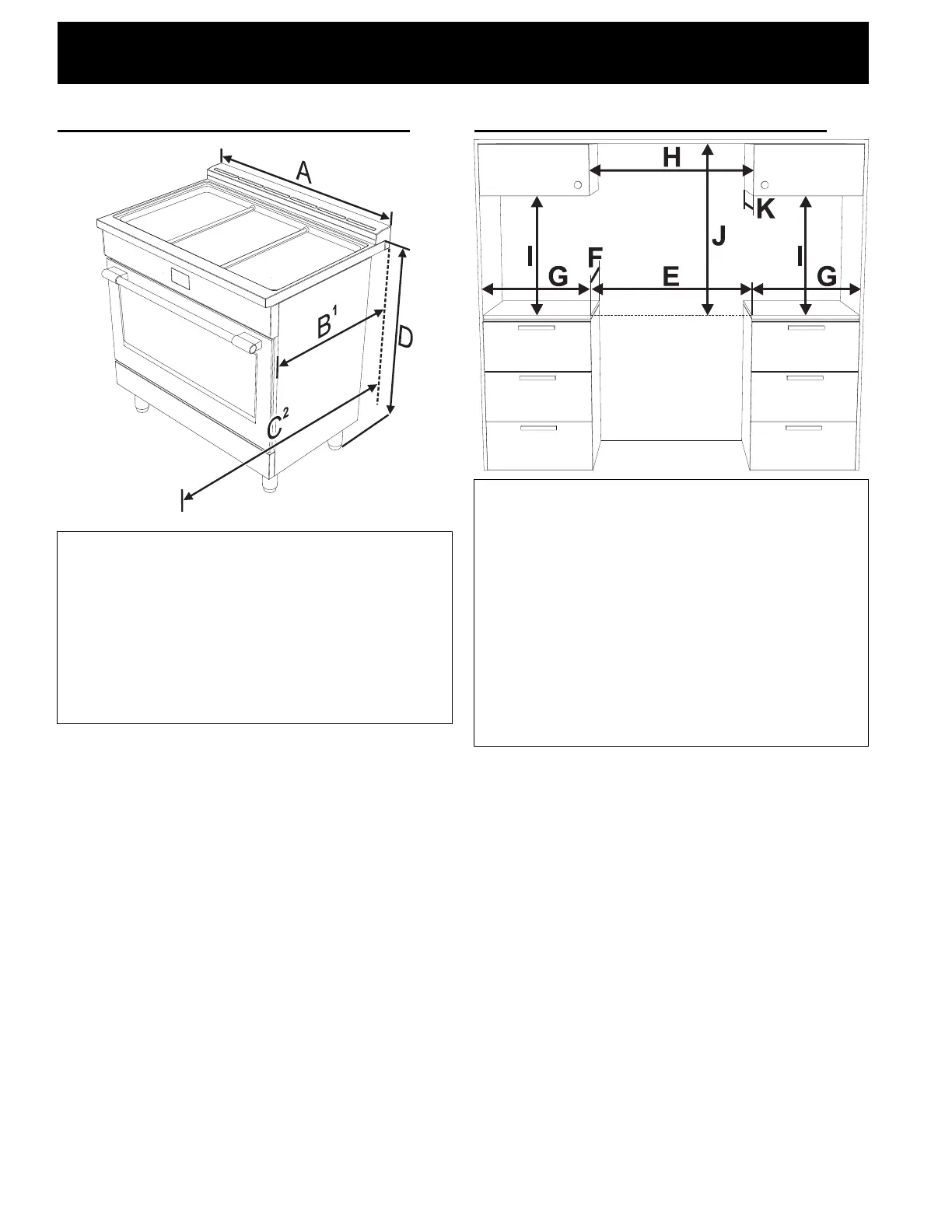

Dimensiones del producto
1. La medida B varía según el modelo: el mínimo
se obtiene sin los separadores traseros (vea
«Instalación de isla») y el máximo se obtiene
para la instalación tradicional (instalación con
ranura - con los separadores traseros).
2. La medida C hace referencia a la puerta abierta.
Distancias del armario
La distancia J puede tener los siguientes valores:
•
J = 42” / 1067 mm
distancia mínima entre la super-
ficie de cocción y la base de un armario de madera
o metal sin protección.
•
J = 30” / 762 mm
como mínimo cuando el fondo del
armario de madera o metal está protegido por una
madera resistente al fuego de no menos de 1/4 pul-
gadas de grosor, cubierta por una lámina metálica
de MSG de número 28 como mínimo, por acero
inoxidable de 0,015 pulgadas de grosor, por alumi-
nio de 0,024 pulgadas de grosor o por cobre de
0,020 pulgadas de grosor. Las distancias de mate-
riales no combustibles están fuera del alcance de la
ANSI Z21.1 y no están certificadas por CSA. Las
distancias de menos de 30'' deben ser aprobadas
por los códigos locales y/o por la autoridad local
competente.
A
912.4 mm 35 15/16"
B
1
min: 654 mm
max: 658 mm
min: 25 3/4"
max: 25 7/8”
C
2
1116 mm 43 15/16"
D
min: 903 mm
max: 929 mm
min: 35 9/16"
max: 36 9/16"
E
mín. 914 mm mín. 36”
F
628 mm 24” 5/8
G
mín. 508 mm mín. 20”
H
mín. 914 mm mín. 36”
I
mín. 457 mm mín. 18”
J
vea las notas a continuación
K
máx. 330 mm máx. 13”
