INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36”

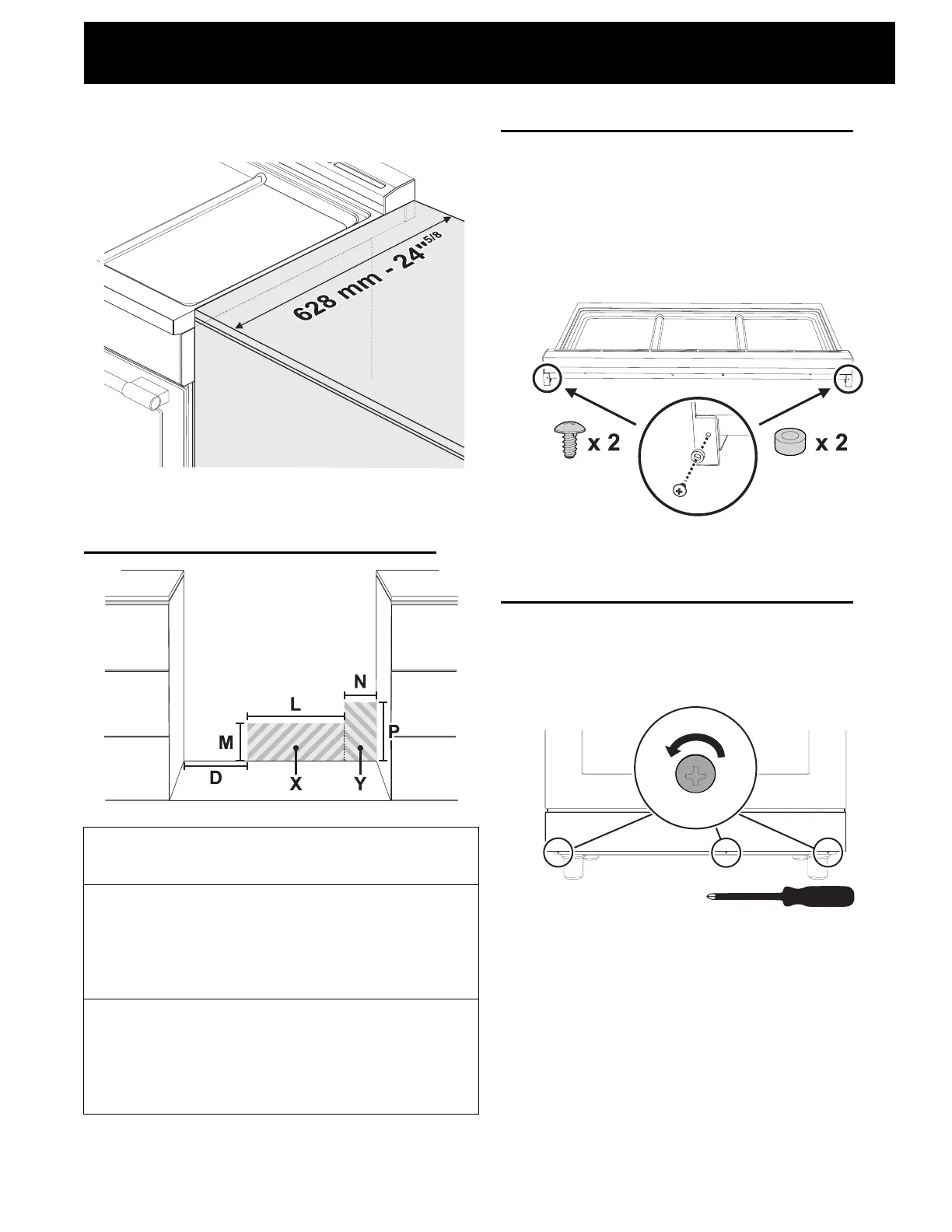

La profundidad lateral del armario (distancia F) debe
coincidir con el borde delantero del panel lateral de
la estufa:
Posición de las salidas eléctricas
y de gas
Montaje del respaldo
El respaldo suministrado es una parte integral del
aparato y siempre debe estar posicionado y asegu-
rado correctamente en la placa.
Puede encontrar las instrucciones de montaje del
respaldo en la hoja de instrucciones proporcionada.
Una vez fijado el respaldo al aparato, debe introdu-
cir los tornillos y los separadores suministrados que
se necesitan para la instalación con ranura.
Montaje del zócalo delantero/
lateral
El zócalo delantero siempre debe estar colocado
correctamente y fijado al aparato.
1. Utilice un destornillador para extraer los tornillos
delanteros.
2. Coloque el zócalo delantero en la parte trasera
del aparato y alinee los agujeros del lateral del
zócalo con los agujeros de la base del aparato.
D
Mín.: 11” 7/8 Mín.: 300 mm
Toma
a tie-
rra (
X
)
L
Mín.: 11” 7/8
Máx.: 18” 2/8
Mín.: 300 mm
Máx.: 462 mm
M
Mín.: 2”
Máx.: 9” 7/8
Mín.: 51 mm
Máx.: 250 mm
Línea
de
sumi-
nistro
de gas
(
Y
)
N
Mín.: 2”
Máx.: 6”
Mín.: 51 mm
Máx.: 152 mm
P
Mín.: 2”
Máx.: 10” 7/8
Mín.: 51 mm
Máx.: 275 mm
