INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE GAS DE 36”

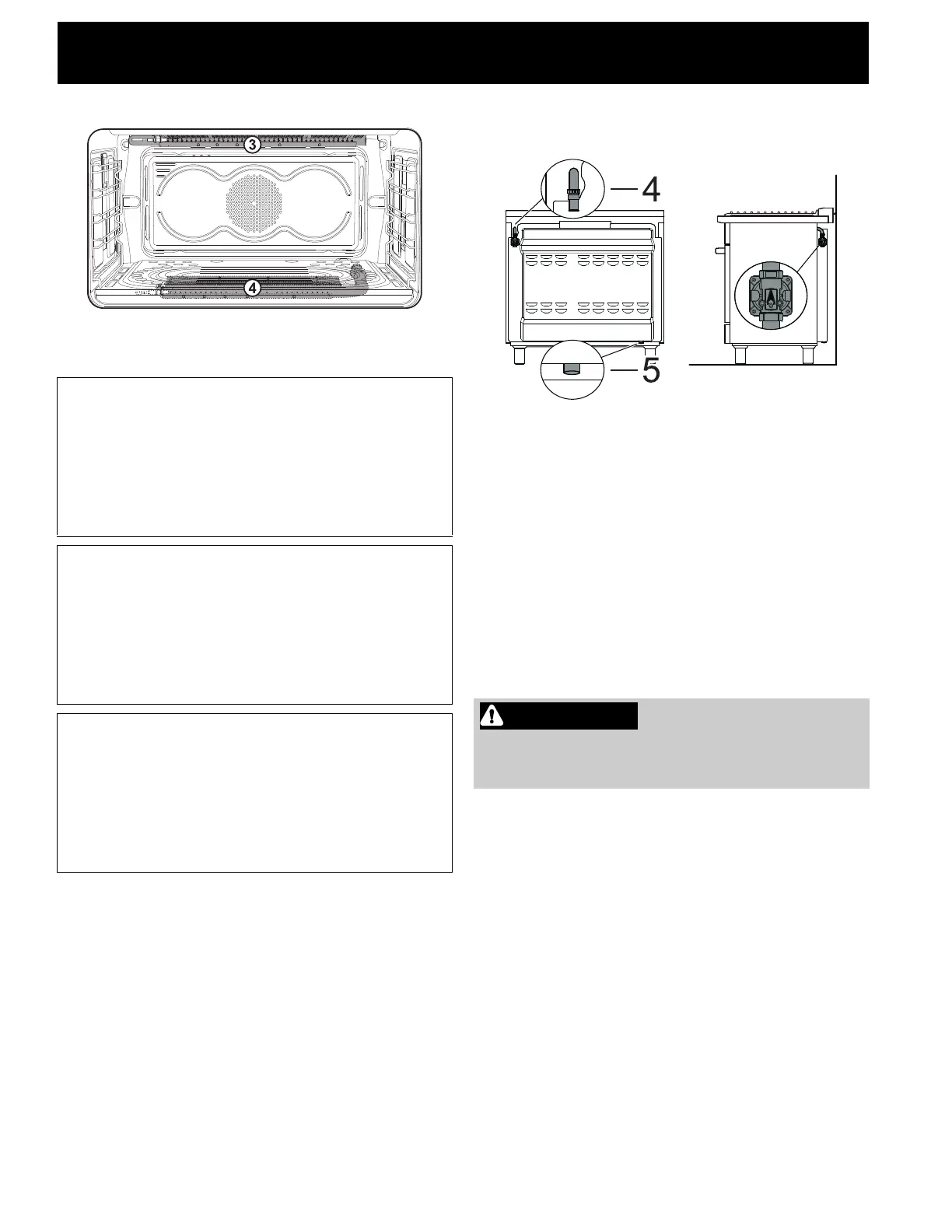

Quemadores de la cavidad del horno
3: Parrilla de gas
4: Quemador del horno
Posición de las conexiones de gas y
eléctricas del aparato
4 Conexión del gas
5 Conexión eléctrica
Conecte la línea de suministro de gas al regulador
de presión de la unidad mediante un conector de
línea de gas flexible de 1/2" entre la válvula de cie-
rre manual y el regulador de presión. Se debe utili-
zar una línea metálica flexible o una tubería
metálica fija para conectar el gas al aparato. Si no
se puede utilizar una línea de gas de metal, consulte
a su electricista certificado local o los códigos eléc-
tricos locales para una conexión a tierra correcta.
Compruebe si hay fugas en las conexiones de la
línea de suministro con una solución jabonosa o un
fluido de detección de fugas no corrosivo. No utilice
llamas de ningún tipo.
1. Encienda el gas.
2. Aplique una solución jabonosa o un fluido de
detección de fugas no corrosivo a todas las jun-
tas y accesorios de la conexión de gas entre la
válvula de cierre y la placa de cocción. Incluya
los accesorios de gas y las juntas de la placa si
las conexiones pudieran haber sido perturbadas
durante la instalación. La presencia de burbujas
cerca de las conexiones y los accesorios indica
la presencia de escapes.
3. Si detecta una fuga, apague la válvula de cierre
de la línea de suministro de gas y apriete las
conexiones.
4. Vuelva a comprobar si hay fugas encendiendo la
válvula de cierre de la línea de suministro de gas.
Una vez completada la comprobación de fugas
(no aparecen burbujas), la prueba habrá finali-
zado.
Potencia de quemador del horno y de la parrilla de
gas
Quema-
dor n.º
34
Poten-
cia
(BTU)
14000 17000
Tabla de las boquillas de gas natural (Presión en
c.d.a.: 5”)
Quema-
dor n.º
34
Número
de la
boquilla
165 180
Tabla de las boquillas de gas propano (Presión en
c.d.a.: 10”)
Quema-
dor n.º
34
Número
de la
boquilla
110 117
ADVERTENCIA
Instale una válvula de cierre
de gas cerca del aparato. Después de la instalación,
debe quedar fácilmente accesible en caso de emer-
gencia.
