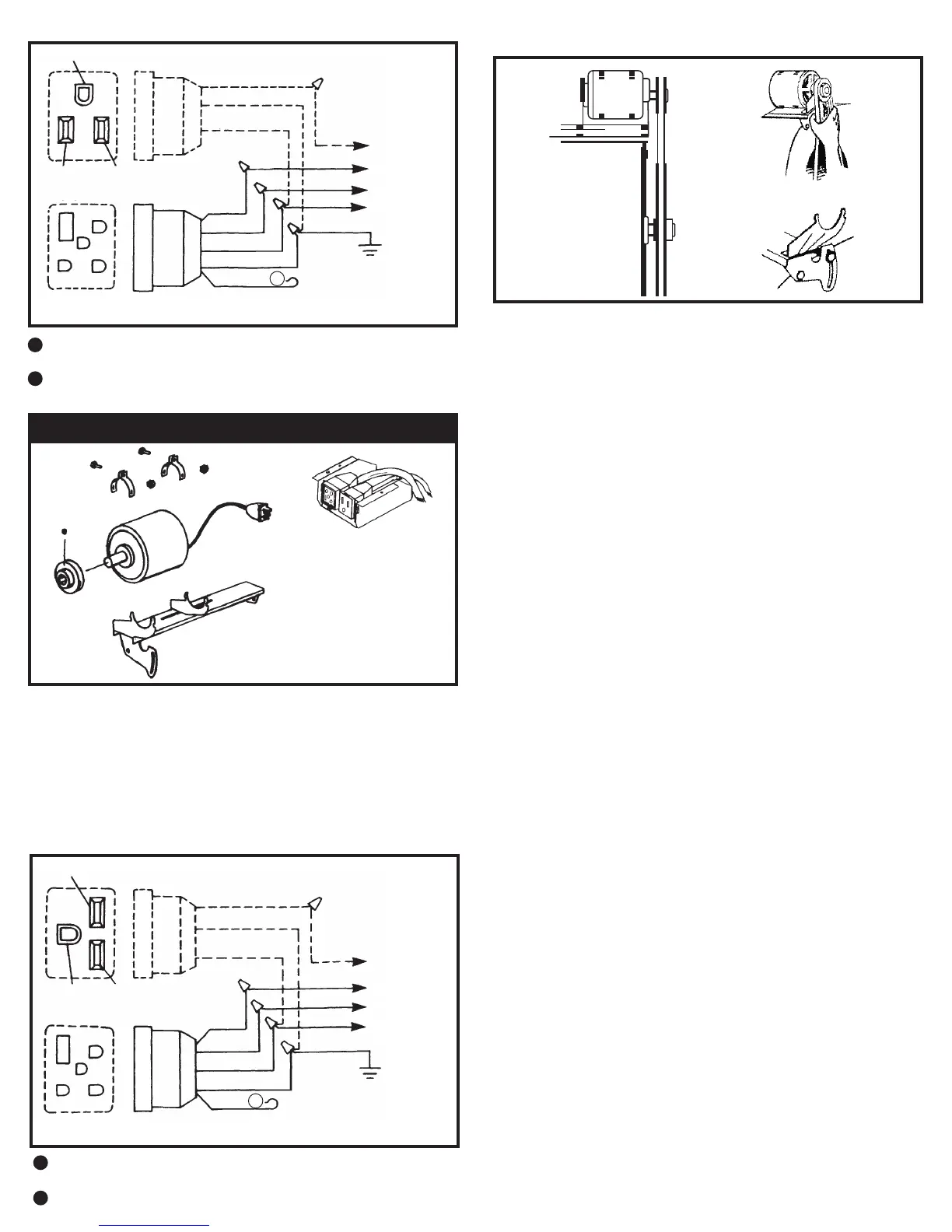

Frigiking FD650 - Page 7

A
B
Green
Black
White
15A 120V
5 Pin
Motor
Recp.
Red
Black
White
Green
Orange
GND
Green
White
Black
Red
Pump
Black
Green
White
Lo
Hi
Com
Power
Supply
3 Pin
Verde
Negro Blanco
15A 120V
Negro
Verde
Blanco
3 Pasadores
Bomba
Negro
Rojo
Blanco
Verde
Bajo
Alto
ComRojo
Negro
Blanco
Verde
Naranja
5 Pasadores
A
Receptáculo del motor
GND
Fuente de
alimentación
Pagina 3
El alambre color naranja no es usado. Doblelo y cubra el lado expuesto
con cinta electrica.
A
MOTOR DE 240 VOLTIOS
El alambre color blanco no es usado. Doblelo y cubra el lado expuesto
con cinta electrica o tapa de contacto.
A
MOTOR DE 120 VOLTIOS
B
El alambre rojo no es usado en motores de una velocidad. Doblelo y cubra
el lado expuesto con cinta electrica o tapa de contacto.
B
El alambre rojo no es usado en motores de una velocidad. Doblelo y cubra
el lado expuesto con cinta electrica o tapa de contacto.
OPERACION
AJUSTE DE BANDA
El ajuste correcto de la banda es importante y aque el ajuste incorrecto
aumenta el consumo de corriente y acorta la duracion de la banda y motor.
Instale la banda sobre ambas poleas.
(A) revise la tension de la banda apretandola (deeccionandola). Una tension
apropiada permitira una deeccion de ½ a ¾ de pulgada.
(B) Para aumentar o disminuir la tension de la banda aoje el tormillo del
soporte del motor. Ajuste la banda a la tension deseada y apriete el tornillo.
PRE JUMEDEZCA LOS FILTROS
Para una maxima eciencia de enfriamiento, antes del comienzo inicial de
la unidad remueva los ltros del enfriador y rocielos con agua completamente
usando una manguera de jardin.
Ponga los ltros remojados en el enfriador y ponga a funcionar el motor y la
bomba.
COMPUERTA DE INVIERNO EMPOTRADA (Unidades de
descarga inferior solamente)
Una caracteristica exclusiva de su enfriador (modelos en el rango de 4800 a
6800 PCM) que es proveido por la compuerta de que cierra completamente.
Su enfriador es enviado de la fabrica con la compuerta temporalmente
sujetada a el lado de la caja de turbina con un tornillo. Remueva este y
guarde la compuerta para uso durante los meses de invierno.
1. Para uso invernal de la compuerta, introduzca esta debajo de la caja de
turbina de acuerdo con la gura de arriba.
2. Al echar a andar el enfriador en el verano, remueva la compuerta y
guardela en un lugar seguro.
INSTALACIÓN
1. Instale el motor en la montadura como se indica arriba.
2. Remueva la caja electrica de el enfriador.
3. Remueva la bomba de 120 voltios y el receptaculo de la bomba proveidos
con el enfriador y remplacela con una de 240 voltios modelo LSP-94 y el
receptaculo de la bomba. (Vea la lista de partes de remplazo).
4. Conecte los enchufes del motor y la bomba de acuerdo con el diagrama
de arriba.
5. Ponga ambos receptaculos en la caja electrica como se indica e instalela
en la tapa del enfriador.
A
Green
Black
Orange
15A 230V
5 Pin
Motor
Recp.
Red
Black
Orange
Green
White
GND
Green
Orange
Black
Red
Pump
Black
Green
Orange
Lo
Hi
Com
Power
Supply
3 Pin
B
Verde
Negro Naranja
15A 240V
Negro
Verde
Naranja
Bomba
Negro
Rojo
Naranja
Verde
Bajo
Alto
Com
Rojo
Negro
Naranja
Verde
Blanco A
GND
3 Pasadores
5 Pasadores
Receptáculo del motor
Fuente de
alimentación
