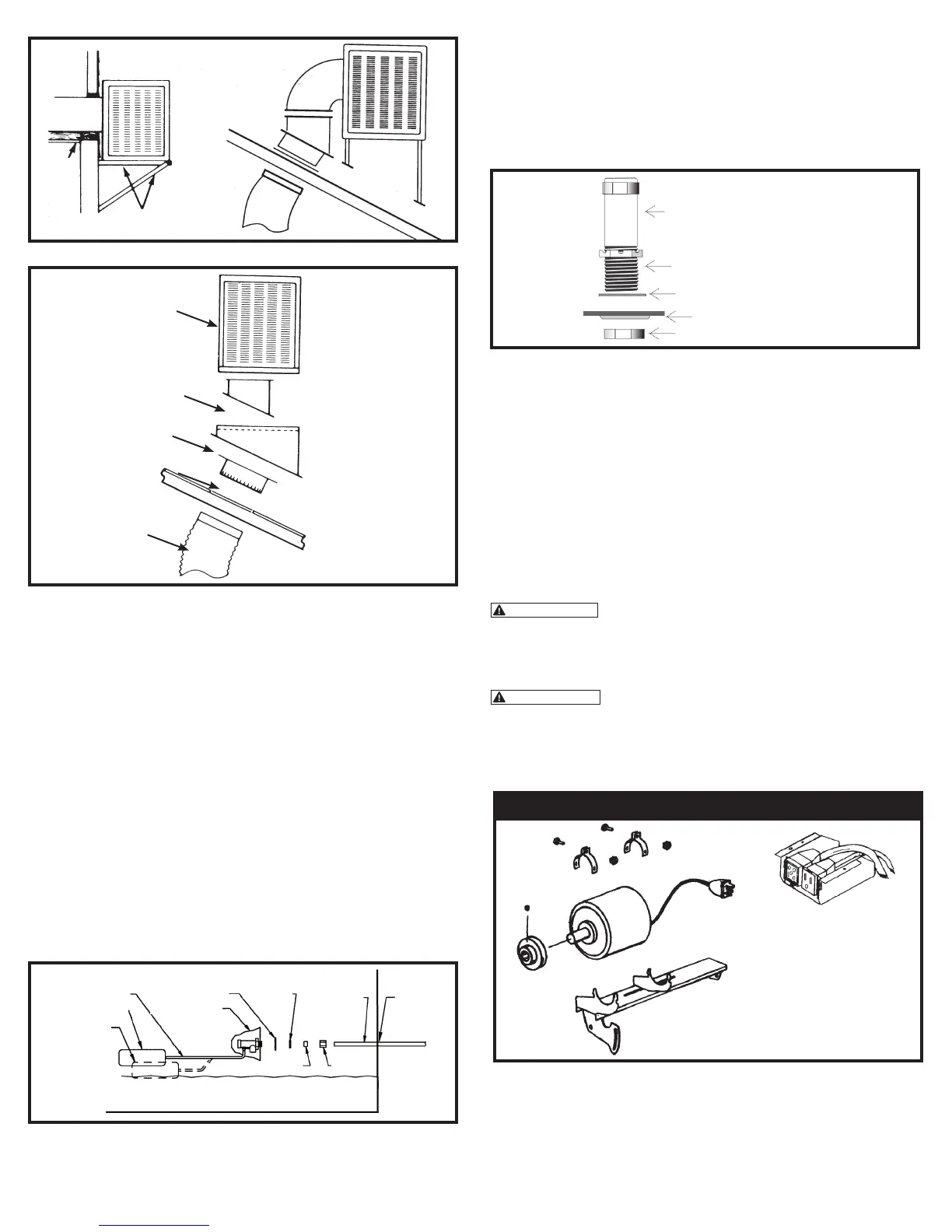

Frigiking FD650 - Instalación

DESCARGA LATERAL
TECHO
DUCTO
CIELO
SUPORTE DE
MADERA O FIERRO
CODO
SALIDA INFERIOR
ENFRIADOR
ADAPTADOR
BASTIDOR
*COLLAR CON CEJA
*DUCTO FLEXIBLE
INSTALACIÓN
La instalación demanda la conexion de la descarga de la unidad a el
existente sistema de ductos o a una caida de ducto con difusor de cielo.
En ambos casos, la modicacion del edicio es necesaria. El enfriador de
descarga inferior sienpre se monta en la estructura del techo. Para esto
se requiere un soporte de angulos, soporte de lamina ducto exible y un
collar para conectarlo al ducto existente. Si la instalacion no es hecha por
un contratista profexional, se sugiere que la instalacion sea completamente
discutida con un vendedor profesional familiarizado con la instalacion de
enfriadores y solicite instrucciones impresas de instalacion del equipo y
suplementos comprados.
NO CLAVE CLAVOS O TORNILLOS EN EL FONDO DEL ENFRIADOR.
ESTO CAUSARA FUGAS DE AGUA Y ANULARA LA GARANTIA.
* PARA INSTALACIÓN EN CASAS MOBILES VEA LAS INSTRUCCIONES
SEPARADAS EN LA CAJA DE EL JUEGO DE REJILLA.
Cuando un enfriador es montado, la supercie debe estar nivelada. Esto es
necesario para que el agua en el deposito y las canaletas de los ltros esten
a nivel cuando el enfriador este funcionando.
CONEXION DEL AGUA continuado
2. Abra el agua y ajuste el otador para mantener un nivel de 2½ pulgadas y
media de agua. El otador se ajusta doblando la varilla de este.
3. El desagüe ayuda a prevenir el acumulamiento de sarro en el enfriador.
Un adaptador “T” y tubo de sangria estan incluidos en el enfriador para
este proposito guie la linea de sangria a un drenage apropiado.
Nota: Enfriadores por evaporacion no deben ser conectados a un
sistema de “agua blanda”.
Pagina 2
Tuerca
Ferula
Abrazadera
Arandela
Contratuerca
Tubo 0.635
cm de
pulgada
plastico o
cobre
BUJE DE DRENAJE
Inserte el buje de drenaje atraves de el agujero en el fondo de el enfriador.
Atormille la tuerca con la presion de la mano, no use herramienta.
INTERRUPTOR DE PARED: Para una o dos velocidades (120 o 230)
use el juego de interruptor disponible con su distribuidor.
POLEA MORTIZ AJUSTABLE: Esta parte es ajustada en la fabrica
para la propia carga del motor y maximo rendimiento de aire en el enfriador
no conectado a ductos o sistema de registros. Cuando un enfriador esta
conectado a un sistema de ducto la capacidad de aire y el amperaje se
reducen debico a la presion estatica (resistencia del ductò). La polea
ajustable del motor es usada solamente para compensar la resistencia del
ducto regresando el enfriador y el motor a su propia capacidad de carga y
no debe ser ajustada excepto para ese proposito.
PRECAUCION: EL AMPERAJE DEL MOTOR TIENE QUE SER
REVISADO PARA ASEGURARSE QUE NO EXCEDA LO MAXIMO
PERMITIDO POR LAS ESPECIFICACIONES EN LA PLACA DEL MOTOR.
Solamente personas con equipo apropiado y conocimiento en poleas
ajustables pueden intentar ajustar su enfriador.
ADVERTENCIA: AJUSTE IMPROPIO DE LA POLEA PUEDE
SOBRECARGAR EL MOTOR Y QUEMARLO Y ANULAR LA GARANTIA.
Tubo de
resbosadero
Buje de drenaje
Empaque
Tuerca
CONEXION DEL AGUA
1. Instale la valvula del otador en el agujero proveido en el soporte del
otador. Conecte el tubo del agua de acuerdo con la gura de arriba y
guie el tubo de acuerdo con la ilustracion de partes.
KIT DE MOTOR
MOTOR DE 120 VOLTIOS
INSTALACIÓN
1. Instale el motor en la montadura como se indica arriba.
2. Remueva la caja electrica de el enfriador.
3. Conecto los enchufes del motor y la bomba de acuerdo don el diagrama
de continuación.
4. Ponga ambos receptaculos en la caja electrica como se indica e instalela
en la tapa del enfriador.
Varilla de otador
bombilla otante
Flotación
ajustado
El nivel de agua
de 6.35 cm
Knockout en
el gabinete
Fondo
