Fronius MagicWave 3000

10

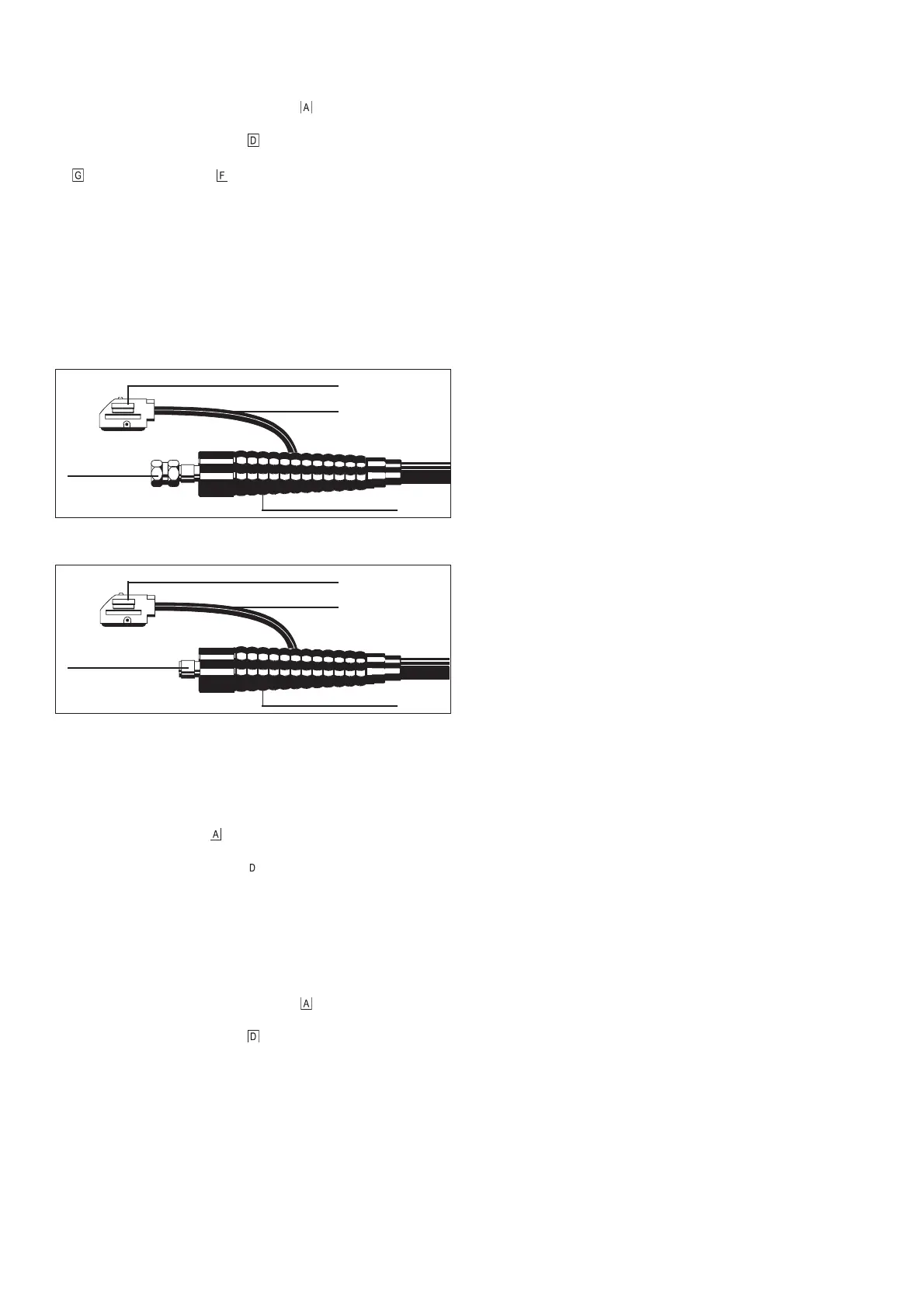

Abb.10b Ausführung mit Brenner-Zentralanschluß GWZ: Brenneranschluß
gasgekühlt
Ausführung mit Brenner-Zentralanschluß GWZ:
- Gasadapterstück (44,0001,0785) montieren
- Gummischlauchmuffe des Schweißbrenners zurückziehen
- Sechskantmutter (SW21, Gas-Stromanschluß) an geräteseiti-
gen Brenneranschluß
aufschrauben und festziehen
- Gummimuffe über die Sechskantmutter nach vor schieben
- Steuerstecker in Steckdose einstecken und verriegeln
Wichtig! Technische Details und dgl. über den Brenner sowie
dessen Montage, Pflege und Wartung entnehmen Sie der jewei-
ligen Brenner-Bedienungsanleitung.
Ausführung mit Fronius Brenner-Zentralanschluß F:
- Bajonettstecker des Schweißbrenners am geräteseitigen Zen-
tralanschluß des Schweißbrenners
einsetzen und durch
Drehen nach rechts verriegeln
- Steuerstecker in Steckdose einstecken und verriegeln
Wichtig! Technische Details und dgl. über den Brenner sowie
dessen Montage, Pflege und Wartung entnehmen Sie der jewei-
ligen Brenner-Bedienungsanleitung.
KÜHLGERÄT FK 2600 / 2601
Wichtig! Genauere Hinweise über Montage und Inbetriebnahme
des Kühlgerätes sind der Bedienungsanleitung
FK 2600/2601 (Sach. Nr.: 42,0410,0490) zu entnehmen.
Abb.10c Ausführung mit Fronius Brenner-Zentralanschluß F: Brenneranschluß
gasgekühlt
Gas,- Strom-
anschluß
Steuerstecker
Steuerleitung
Schlauchmuffe
Gas,- Strom-
anschluß
Steuerstecker
Steuerleitung
Schlauchmuffe
Ausführung mit Fronius Brenner-Zentralanschluß F:
- Bajonettstecker des Schweißbrenners am geräteseitigen Zen-
tralanschluß des Schweißbrenners
einsetzen und durch
Drehen nach rechts verriegeln
- Steuerstecker in Steckdose einstecken und verriegeln
- Wasseranschlüsse an den Anschlußstücken Wasservorlauf
und Wasserrücklauf anstecken
Wichtig! Technische Details und dgl. über den Brenner sowie
dessen Montage, Pflege und Wartung entnehmen Sie der jewei-
ligen Brenner-Bedienungsanleitung.
BRENNERMONTAGE EINES GASGEKÜHLTEN
WIG-SCHWEISSBRENNERS
