Fronius Rapid Shutdown Box Duo - Concept Dappareil; Limites du Système; Distance Maximale entre la Rapid Shutdown Box Et Le Panneau Photovoltaïque

- Réorienter l'antenne de réception ou la positionner autrement
- Augmenter la distance entre l'appareil et le récepteur
- Raccorder l'appareil à un autre circuit électrique, auquel le récepteur n'est pas con-
necté
- Contacter le revendeur ou un technicien radio/TV spécialisé pour obtenir de l'aide
Industrie Canada RSS
Cet appareil est conforme aux normes Industrie Canada RSS exemptes de licence. Son
utilisation est soumise aux conditions suivantes :
(1) L'appareil ne doit causer aucune perturbation nocive.
(2) L'appareil doit pouvoir surmonter toutes les influences parasites constatées, y com-
pris les influences parasites susceptibles de perturber le fonctionnement.
Concept d'appar-
eil
La Rapid Shutdown Box constitue une solution confortable et sûre permettant de satis-
faire aux exigences de l'article 690.12 de l'édition 2014 du National Electrical Code.
L'appareil est directement alimenté par le champ photovoltaïque et dépend de l'état de
l'émetteur de signal. L'émetteur de signal peut être commandé via le relais dans les ond-
uleurs de la série SnapINverter. L'utilisation de relais DC sectionneurs de charge assure
l'isolation galvanique du champ photovoltaïque en cas de Rapid Shutdown.
La Rapid Shutdown Box assure que l'énergie qui reste dans les condensateurs de l'ond-
uleur soit déchargée dans l'intervalle requis. Afin que la totalité du système fonctionne
correctement, les ports de signal de toutes les Rapid Shutdown Box doivent être reliés
de série (voir chapitre « Raccorder la Rapid Shutdown Box »). Les versions Duo et Quat-
tro de l'appareil, ainsi que les appareils de fin de série RSB Single et RSB Duo peuvent
être mélangés selon les besoins.
Un Rapid Shutdown peut être déclenché par une panne AC, lorsque les lignes de signal
sont raccordées à l'onduleur. Un bouton d'arrêt d'urgence ou autre peut également être
utilisé comme alternative ou en supplément afin d'interrompre les lignes de signal.
Limites du
système
- Nombre maximal de Rapid Shutdown Box sur un onduleur : 5
- Résistance de ligne maximale autorisée dans la boucle de signal : 300 W
- Longueur de câble maximale autorisée pour la boucle de signal avec AWG 14/16/18
ou 20 : 3200 ft (1 000 m)

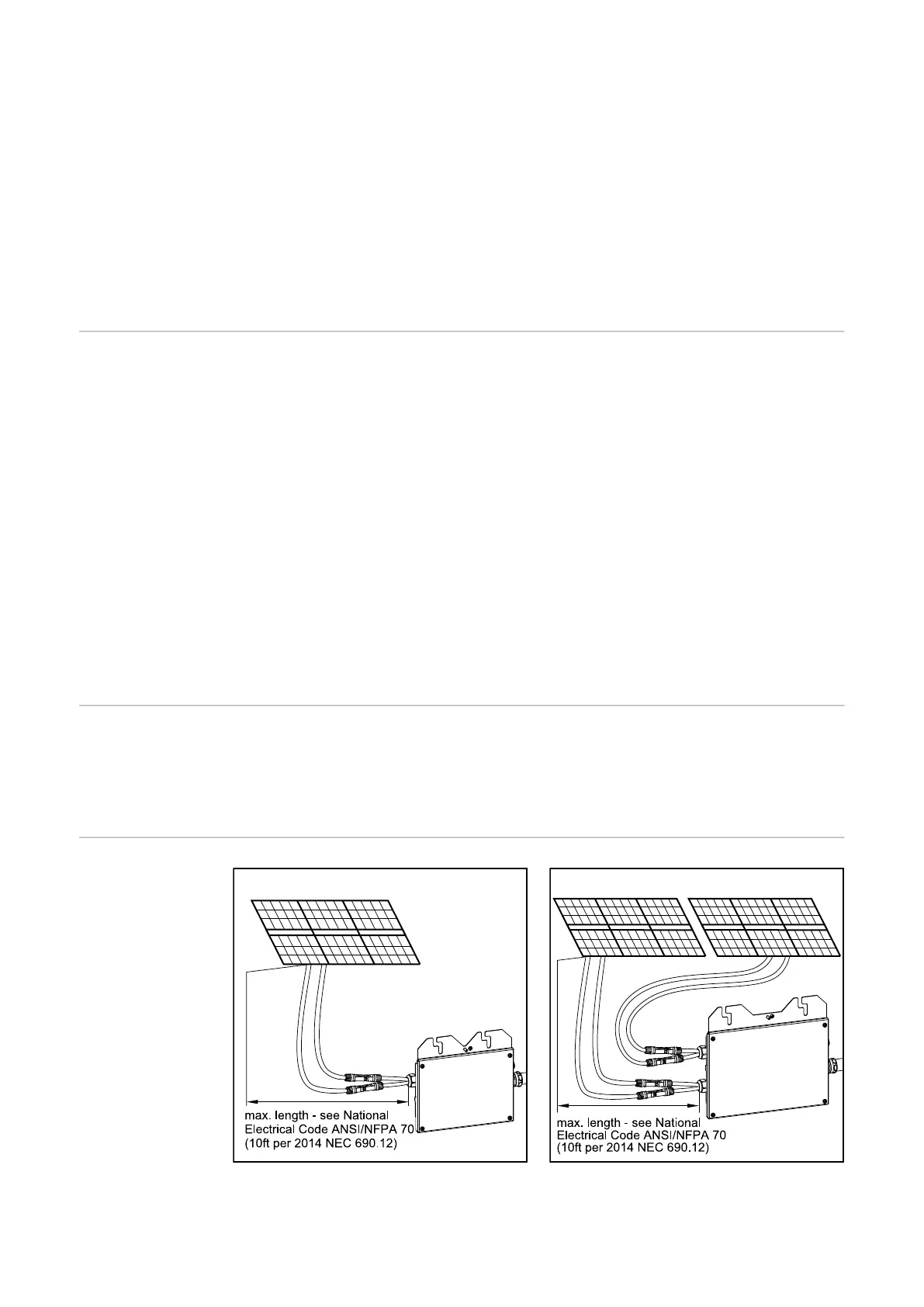

Distance maxim-
ale entre la Rapid
Shutdown Box et
le panneau
photovoltaïque.
26
